"ТМ-9" - всеволновый трансляционный супергетеродинный радиоприемник выпускавшийся Александровским радиозаводом (на тот момент он назывался "Завод №3 НК Связи") с 1939-го по 1945-й? год и предназначался для установки в разного рода трансляционных радиоузлах с целью последующей ретрансляции принятых радиостанций и граммофонных записей в местную проводную сеть практически для любого количества потребителей имеющих абонентские громкоговорители. Радиоприемник имел широкое применение от школьных и воинских радиоузлов до сельских и городских ретрансляционных пунктов. Эксплуатации данной модели пришлась на время ВОВ, когда у советских граждан были массово изъяты из личного пользования практически все радиоприемники (а у многих, в тех же деревнях, их и не было вообще никогда) и в какой степени ТМ-9 можно назвать орудием Победы, т.к. именно он должен был передавать вести с фронтов огромному количеству людей.

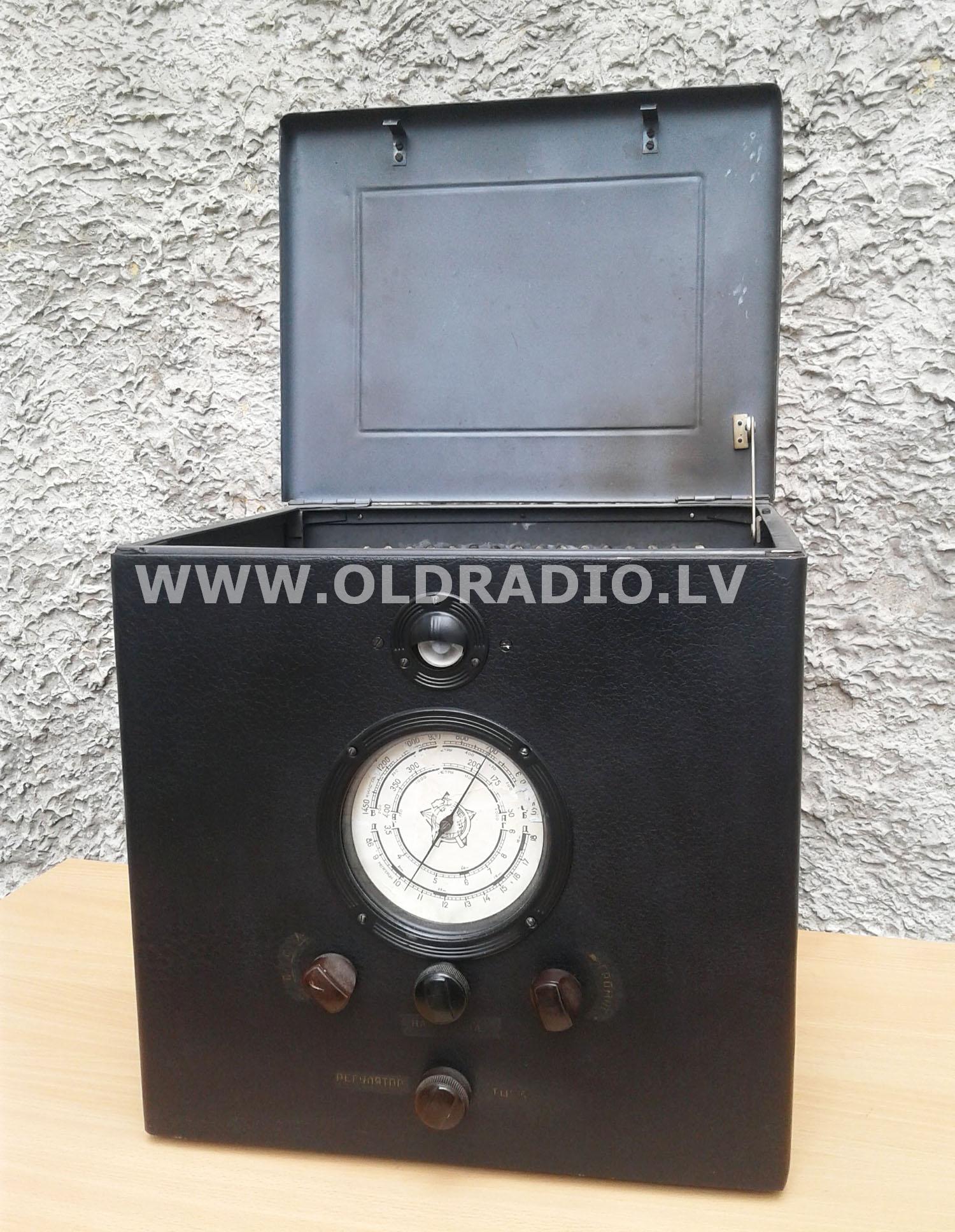

Радиоприемник данного типа должен был обеспечивать качественный прием радиостанций на разных частотах в любой точке СССР и на тот момент времени всем этим характеристикам соответствовал более массовый советский радиоприемник СВД-М на базе которого и был построен описываемый здесь ТМ-9. Если точнее, то на базе СВД-М сначала как бы был построен его предшественник под названием ТМ-8 (была разработана также батарейная версия ТМ-7), а ТМ-9 должен был быть продолжением версии ТМ-8. Все перечисленные выше радиоприемники имеют практически идентичные схемы (разница только в выходном УНЧ) и аналогичные шасси, но устанавливались в разного типа корпуса: СВД-М в красиво оформленный лакированный деревянный ящик с собственным громкоговорителем, а ТМ-8 и ТМ-9 в железный ящик окрашенный в черный цвет с откидным верхом для быстрого доступа к радиолампам, но без собственного репродуктора - по этой самой причине  у них отсутствует в схеме последняя ступень УНЧ, но есть выводы для подачи НЧ-сигнала в проводную линию для его дальнейшего усиления и последующей ретрансляции абонентам. Интересно, что в интернете нет ни одного живого фото ТМ-8, а есть только рисунки и информация о нем из журнала "Радиофронт". Зато ТМ-9 ни где не описан, но есть фотографии нескольких экземпляров , плюс существует оригинальная  заводская  инструкция напечатанная в типографии к приемнику ТМ-9. Смею предположить, что это один и то же радиоприемник: ТМ-8 был разработан и описан в литературе, но реально выпускался он уже с 1939 года как ТМ-9.

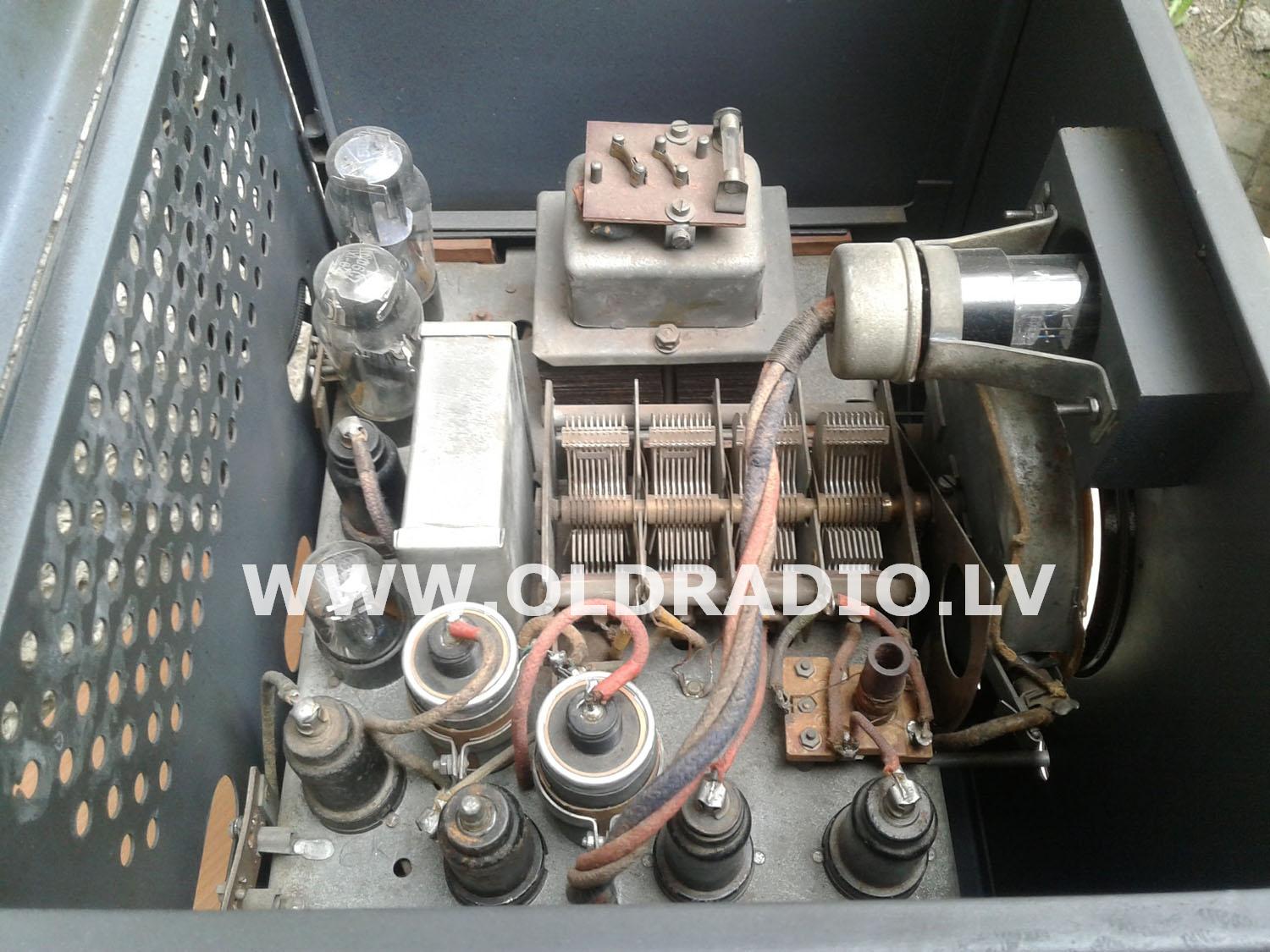

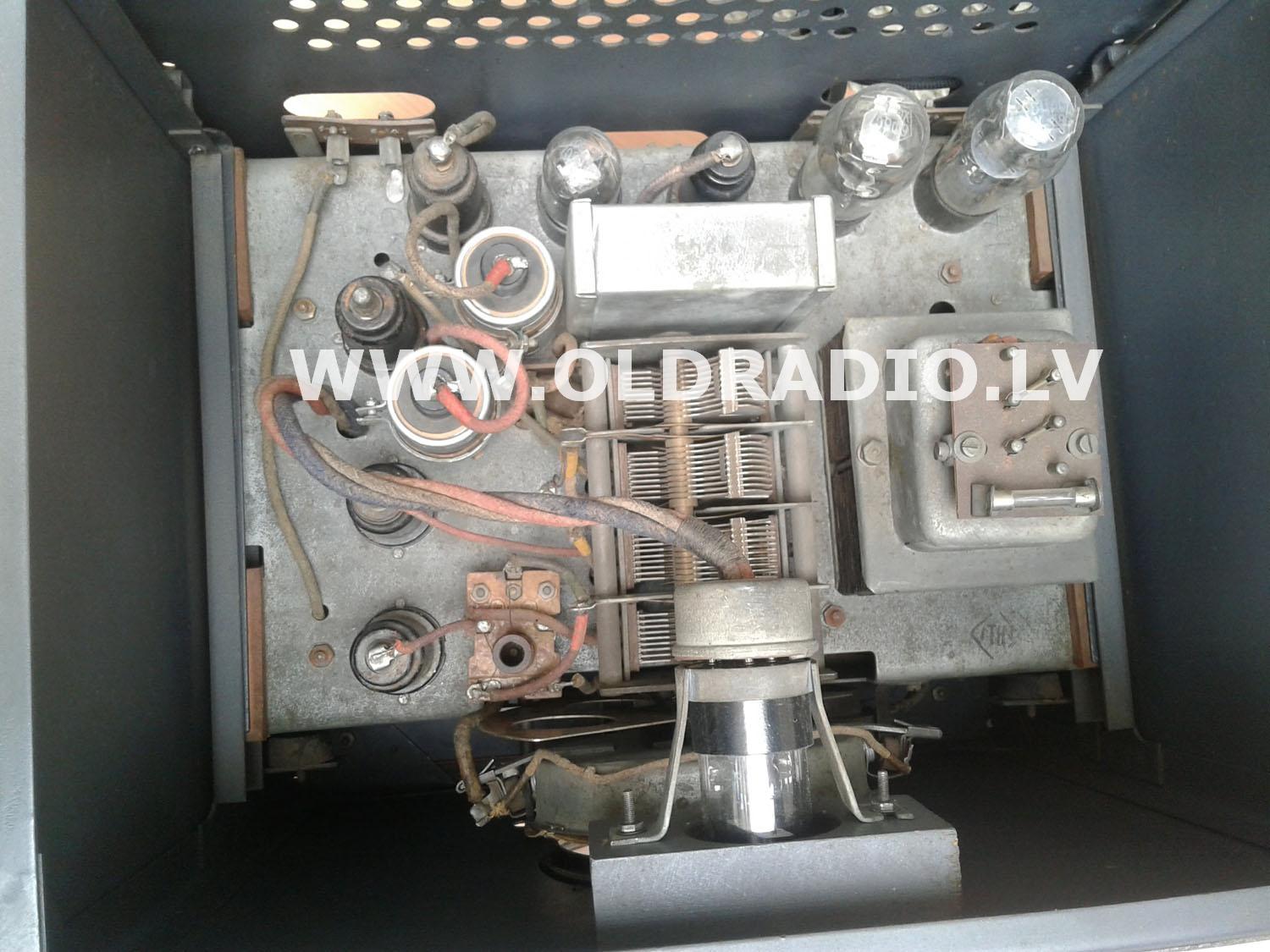

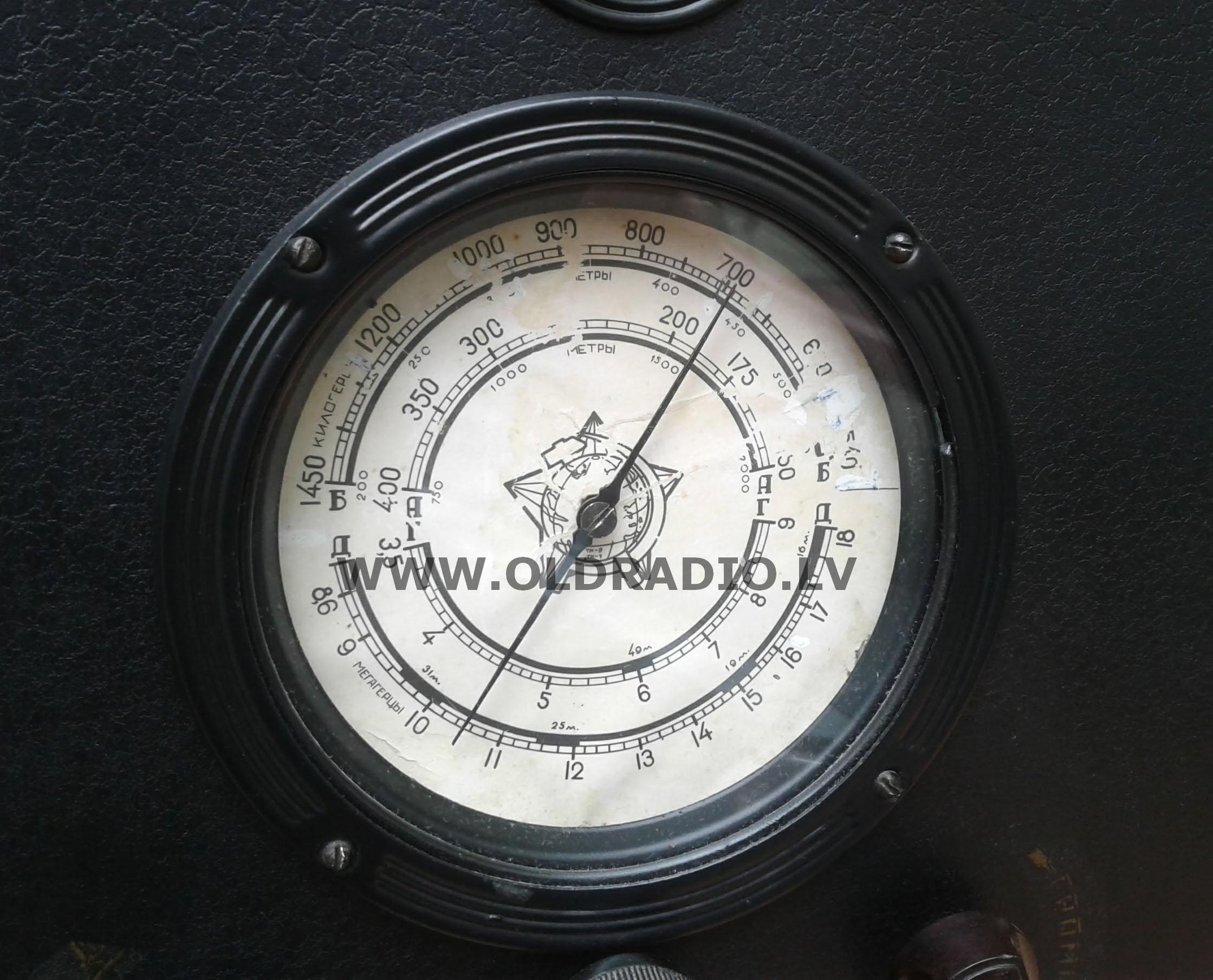

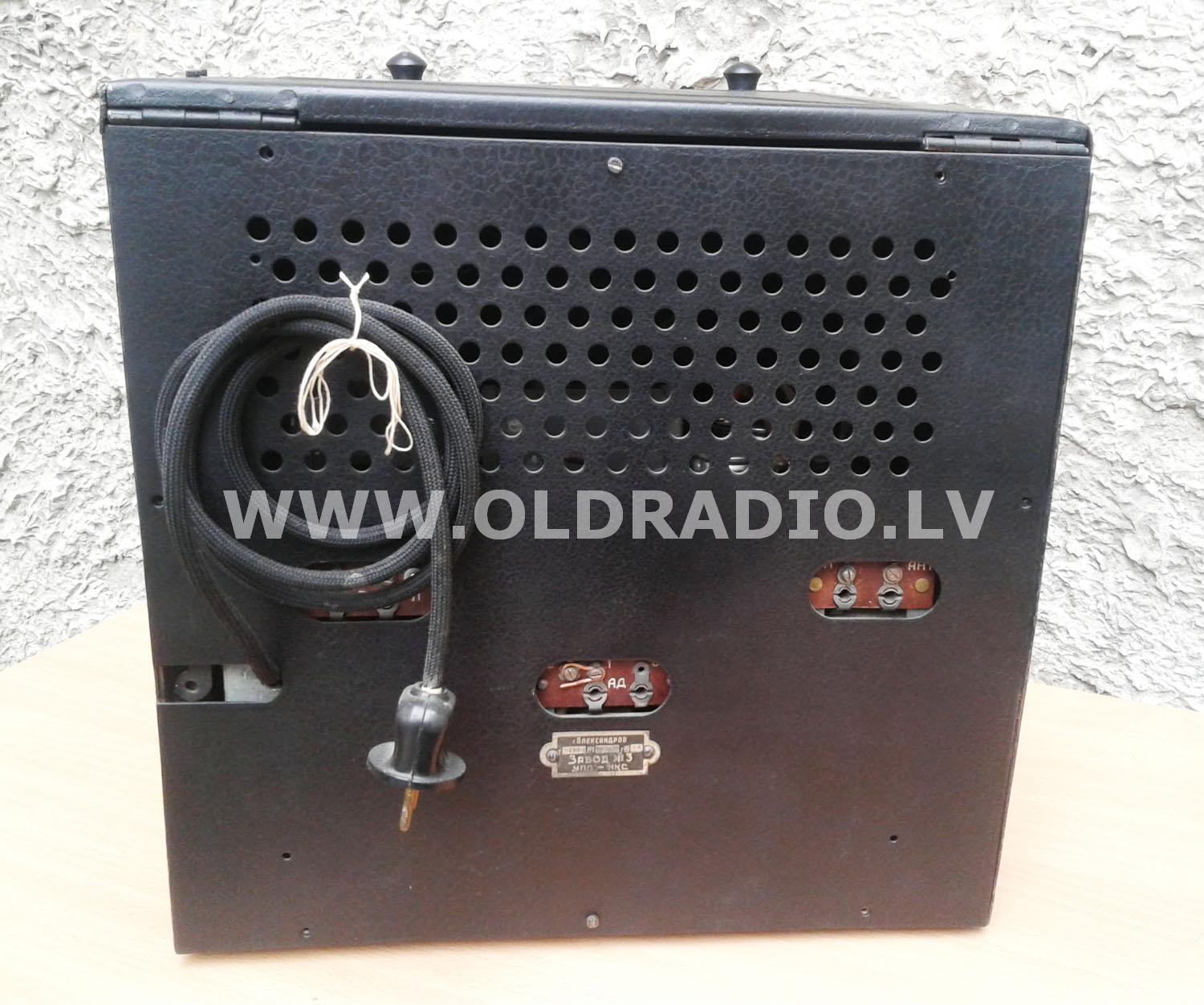

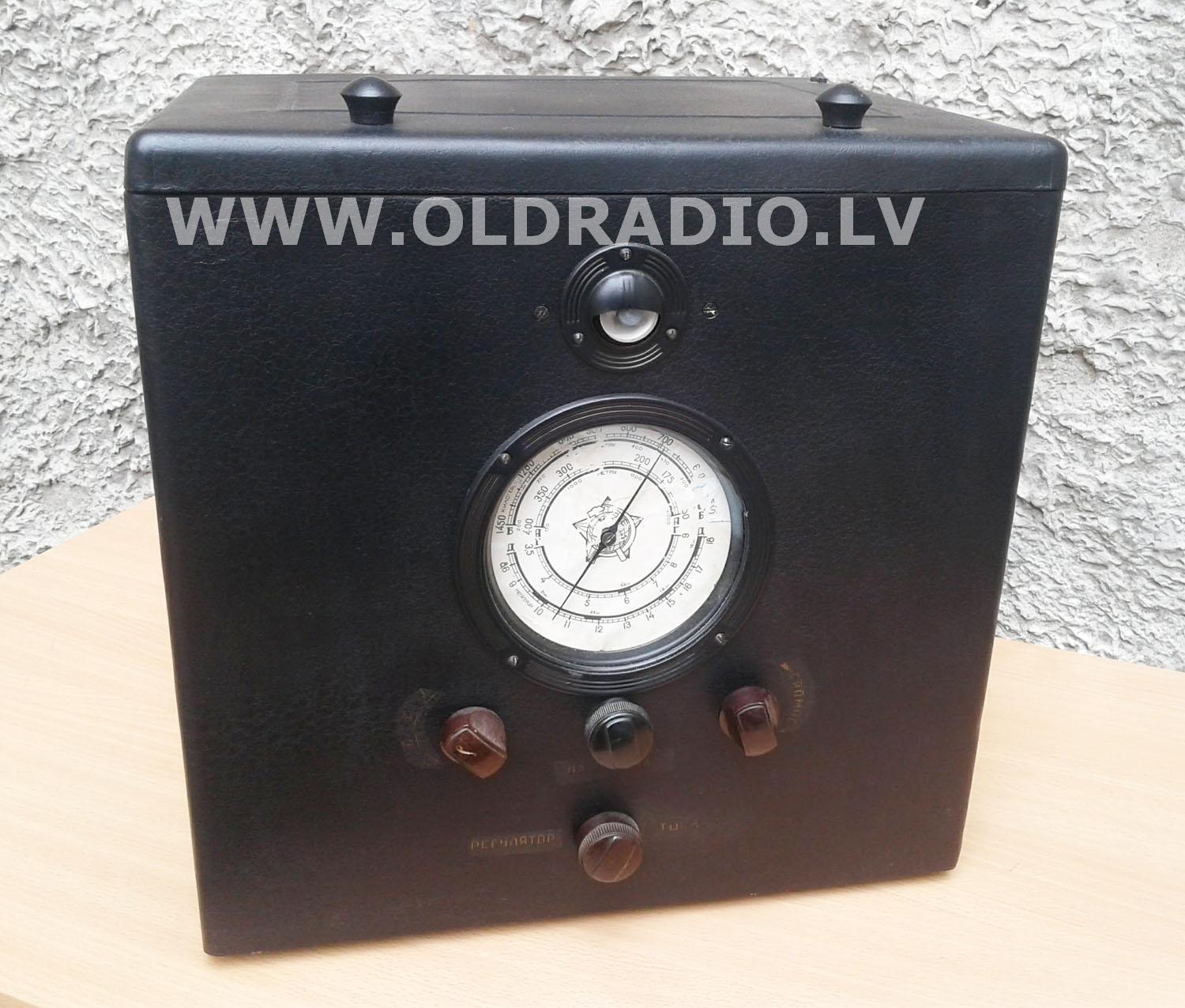

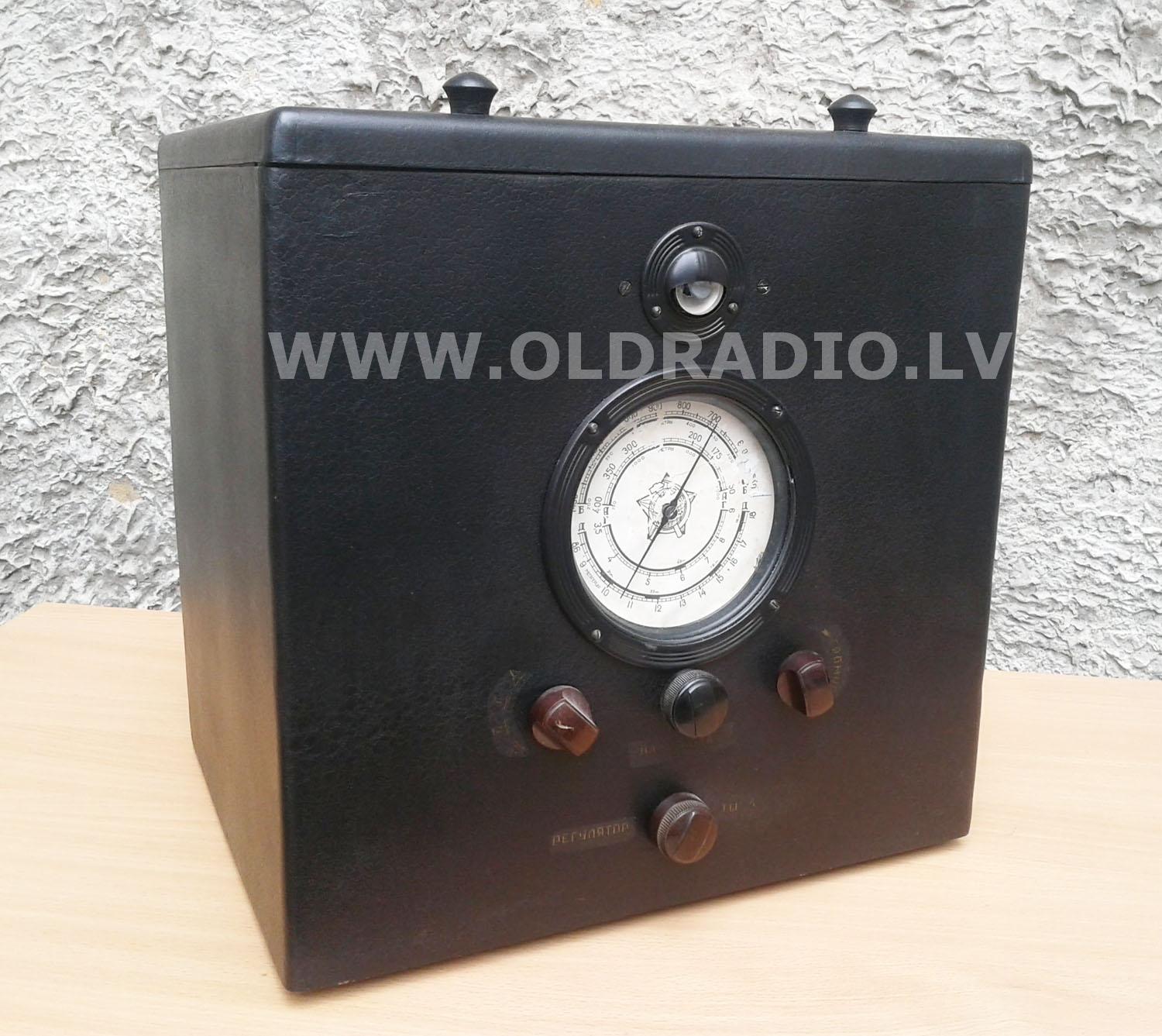

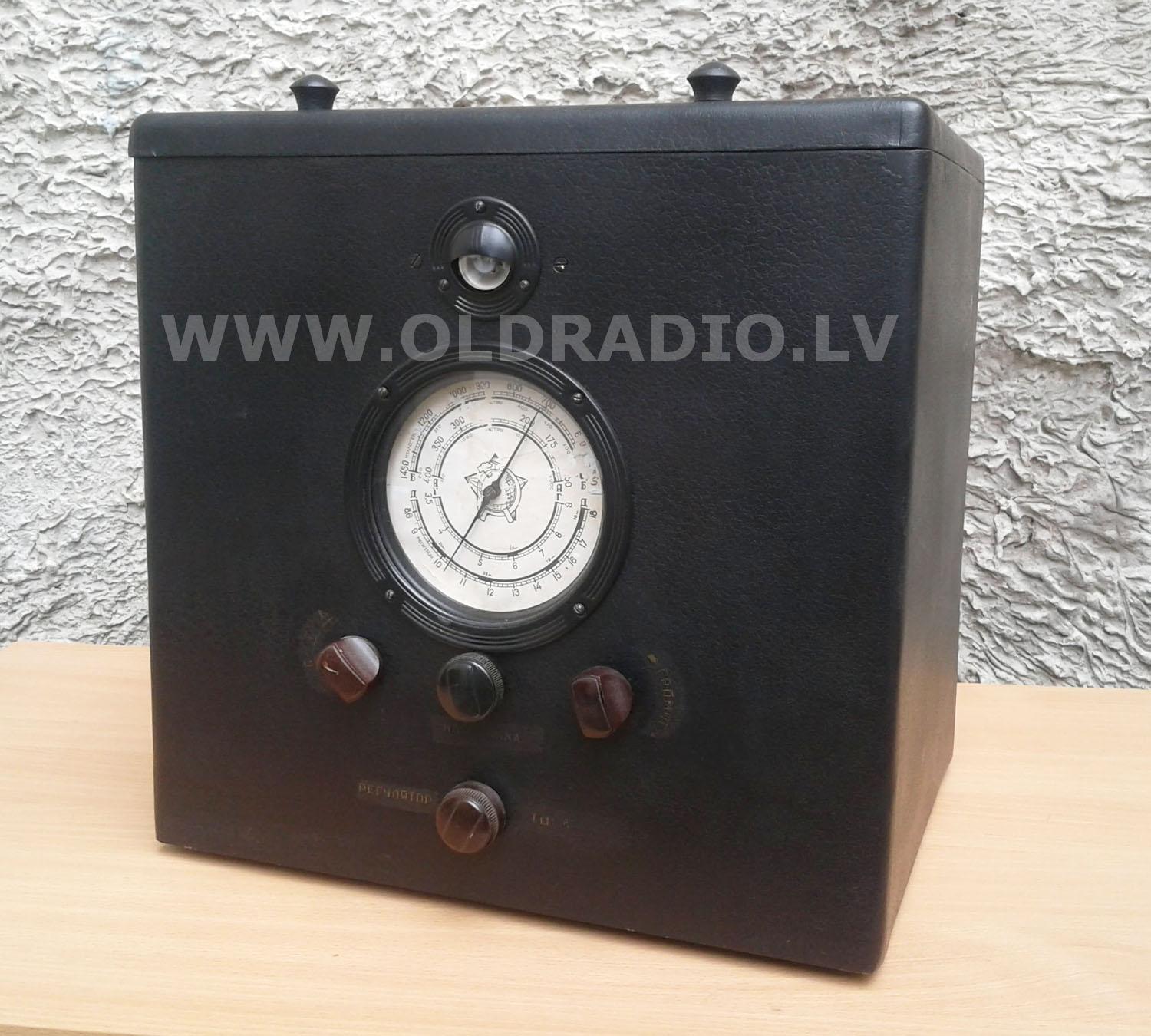

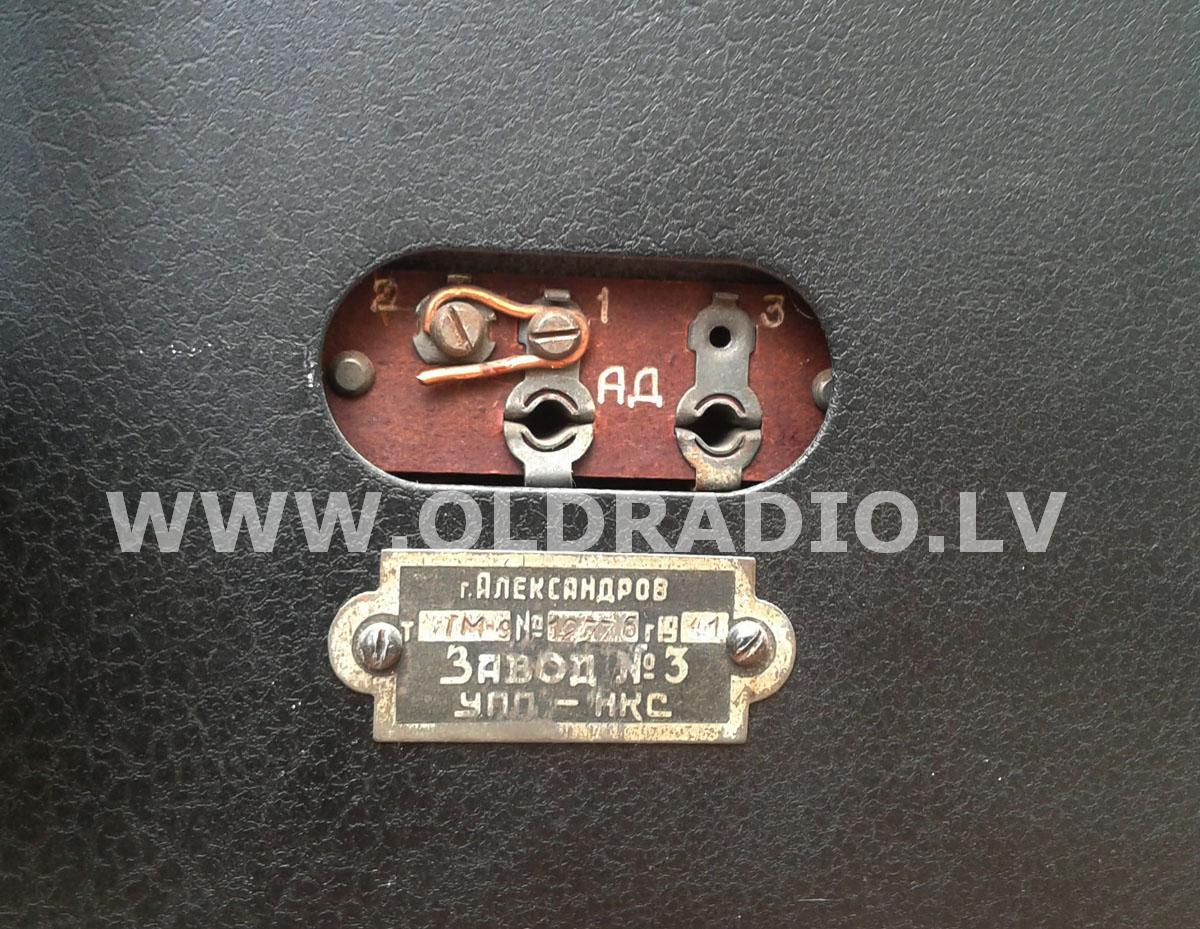

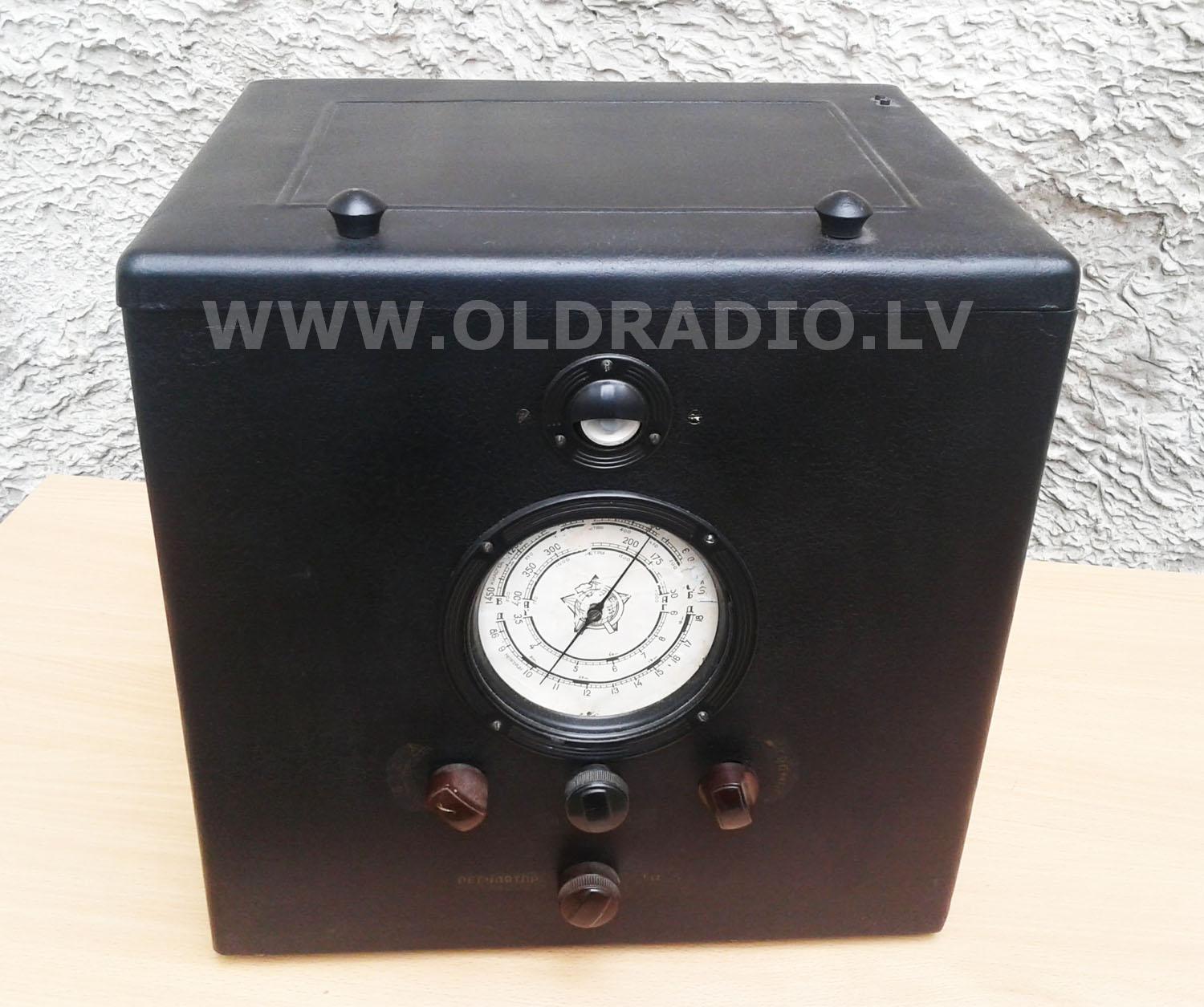

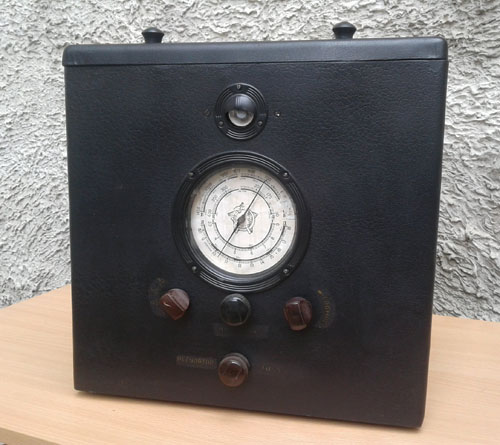

Радиоприемник ТМ-9 является всеволновым супергетеродином собранным на девяти лампах (6К7 -3 шт., 6А8, 6Х6С, 6Ф5, 6Ф6С, 6Е5, 5Ц4С) с возможностью питания от сети переменного тока в 110, 127 и 220 вольт. Для удобства и точности при настройке на станции над шкалой на лицевую панель выведен оптический индикатор настройки ("волшебный глаз") на лампе  6Е5. Диапазон принимаемых радиочастот и волн помечен на шкале своей буквой  : А (длинные) - 150...400 кГц (2000...750 м), Б (средние) - 540...1500 кГц (556...200 м), Г (короткие I)- 3500...9000 кГц (85,7...33,3 м), Д(короткие II) - 8,2...18 мГц (36,6...16,7 м). Шкала аэропланного типа, проградуированная в килогерцах и мегогерцах, освещается изнутри. На переднюю сторону выведены ручки управления: крайне левая - это переключатель диапазонов, центральной ручкой под шкалой производится настройка на станции, еще правее регулятора громкости, а сама нижняя является регулятором тембра и выключателем от сети питания. и тембра. На заднюю сторону выведены гнёзда антенны, земли, клеммы звукоснимателя, гнезда поключения головных телефонов для контроля за работой радиоприемника и его настройки, а также выходные гнёзда приёмника расчитаны на работу с линией имеющей нагрузку в 600 Ом или в 1000 Ом.

Описываемый здесь радиоприемник достался в коллекцию "Старого радио" в конце 2017 года от одного из рижских коллекционеров. По его словам этот экземпляр ТМ-9 многие годы отработал в одном из  радиоузлов в небольшом поселке Букулты под Ригой. Аппарат находится в идеальном рабочем состоянии и на текущем моменте требует только установки оригинальных ручек регулировки. Насколько я знаю, то по территории бывшего СССР модель ТМ-9 считается достаточно большой и редкой ценностью, т.к. в свободную продажу они не поступали и выпустили их достаточно ограниченное количество.
