В феврале 2009 года в коллекцию "Старого радио" был приобретен советский радиоприемник МС-539 (в расшифровке - малый пятиламповый супергетеродин  1939 года). Данная модель радиоприемника была разработана Александровским радиозаводом ( на тот момент он назывался "Завод №3 НК Связи" )  к XVIII съезду ВКП(б) проходившему марте 1939-го года и представляет из себя  упрощённый вариант приёмника СВД. Радиоприемник способен вести прием радиостанций на длинных, средних, коротких волнах , работает на пяти радиолампах ( 6А8, 6К7, 6Г7, 6Ф6 и 5Ц4 ) от сети переменного тока в 110-220 вольт. До начала ВОВ было выпущено достаточно ограниченное количество этих аппаратов, что-то чуть более десяти тысяч штук и до нашего времени их сохранилось очень мало .

Корпус аппарата деревянный лакированный ящик вытянутый по вертикали (т.н. стиль "tombston"), сверху располагается динамик с подмагничиванием скрытый снаружи достаточно красивой радиотканью, ниже расположена  прямоугольная шкала  очень похожая на шкалу от еще одного довоенного советского аппарата 6Н-1 , но только у МС-539  она перевернута на 180 градусов. В самом низу расположены три ручки управления: левая регулирует звук и также является включателем радиоприемника, центральная ручка сдвоенная с различным передаточным числом на ось КПЕ - используется для грубой или точной настройки радиоприемника на станции , правая ручка предназначена для переключения диапазонов и имеет четыре положения ( ДВ, СВ, КВ и внешний вход для подключения граммофона ). С задней стороны радиоприемника расположены три гнезда для подключения земли, антенны и  граммофона.





Находка "МС-539" была достаточно большой неожиданностью для нас , довоенные советские радиоприемники очень редко встречаются на территории Латвии и до сих пор в нашу коллекцию "Старого радио" удалось найти только 6Н-1 и корпус от очень редкого радиоприемника "Радист". Доставшийся нам экземпляр МС-539 с сериным номером 12556 был найден в Юрмале в местечке под названием Каугури у одного пожилого коллекционера, который владел этим аппаратом еще с конца 70-х годов. Состояние радиоприемника просто великолепное, никаких особо серьезных переделок не заметно, практически полная комплектация, не хватает только чего-то по мелочам, например, картонного защитного колпачка на колодке переключения входного напряжения и выходной трансформатор на громкоговорителе уже не оригинален, задней крышки нет, но не ясно была ли она вообще в оригинале !? Определенный интерес представляет сохранившийся на днище "Паспорт шкафа" , на котором отмечалось через какие операции проходил корпус на заводе.





Вернуться обратно в меню коллекции

Любое копирование материалов и размещения без согласования  запрещено.

                                                                     Мои координаты для связи :

Тел.: +371-29253179  ,   ICQ : 302618898    Skype :  Lomalkin   ,       E-mail:  radio@chipi.ru


___________________________________   Cпонсор хостинга  ______________________________
Наш добрый спонсор :-)

Фото  " МС-539 "

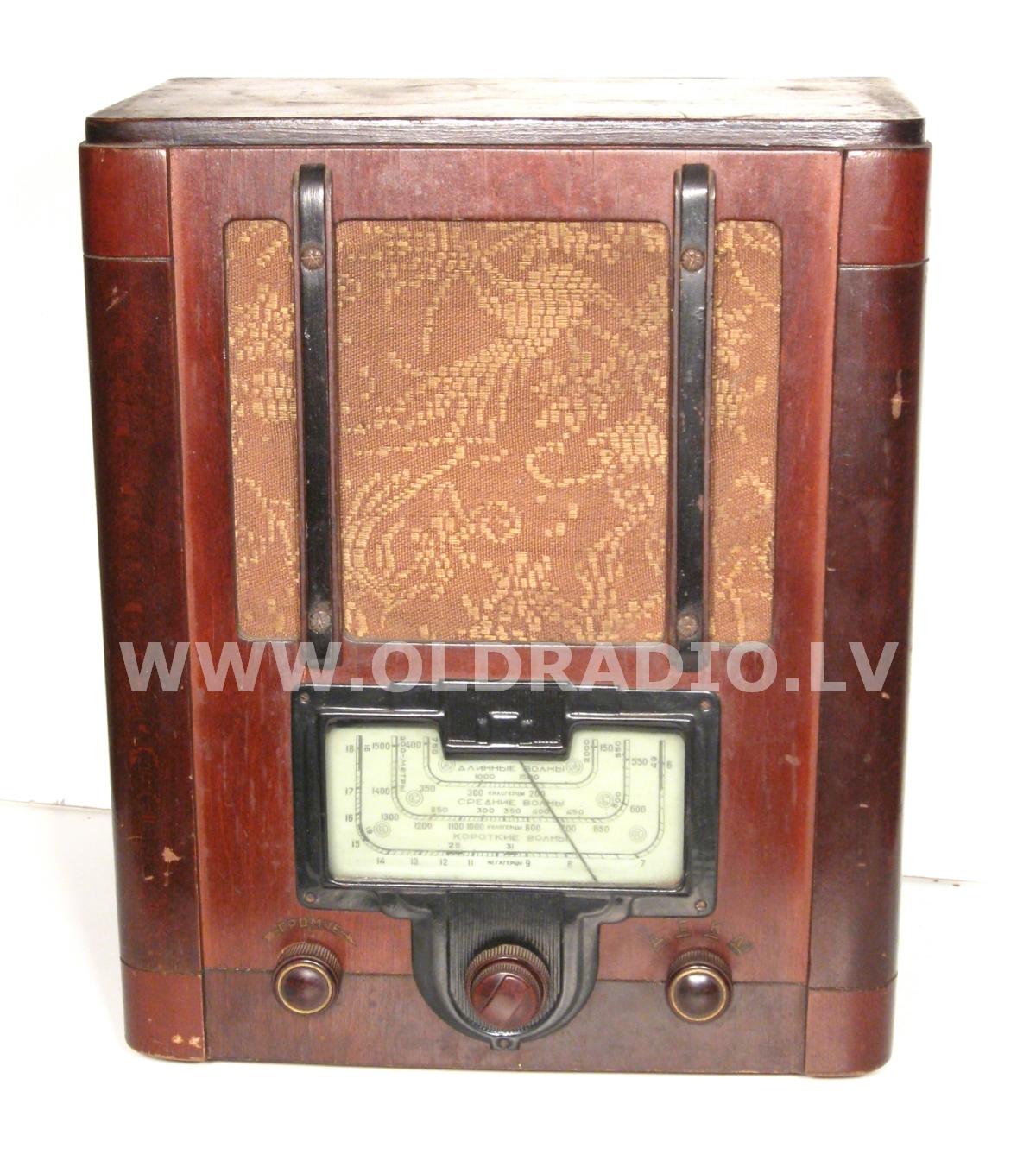

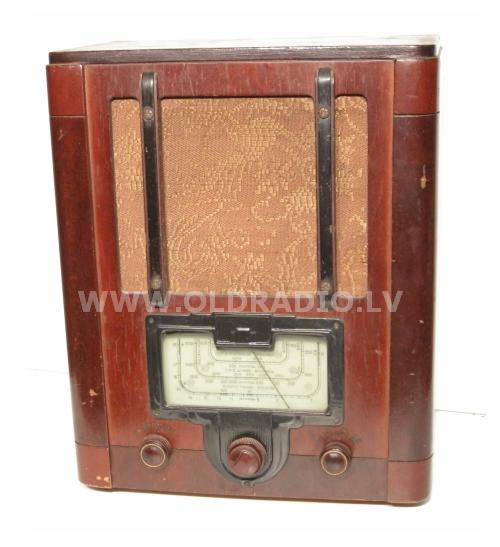

 Вид спереди

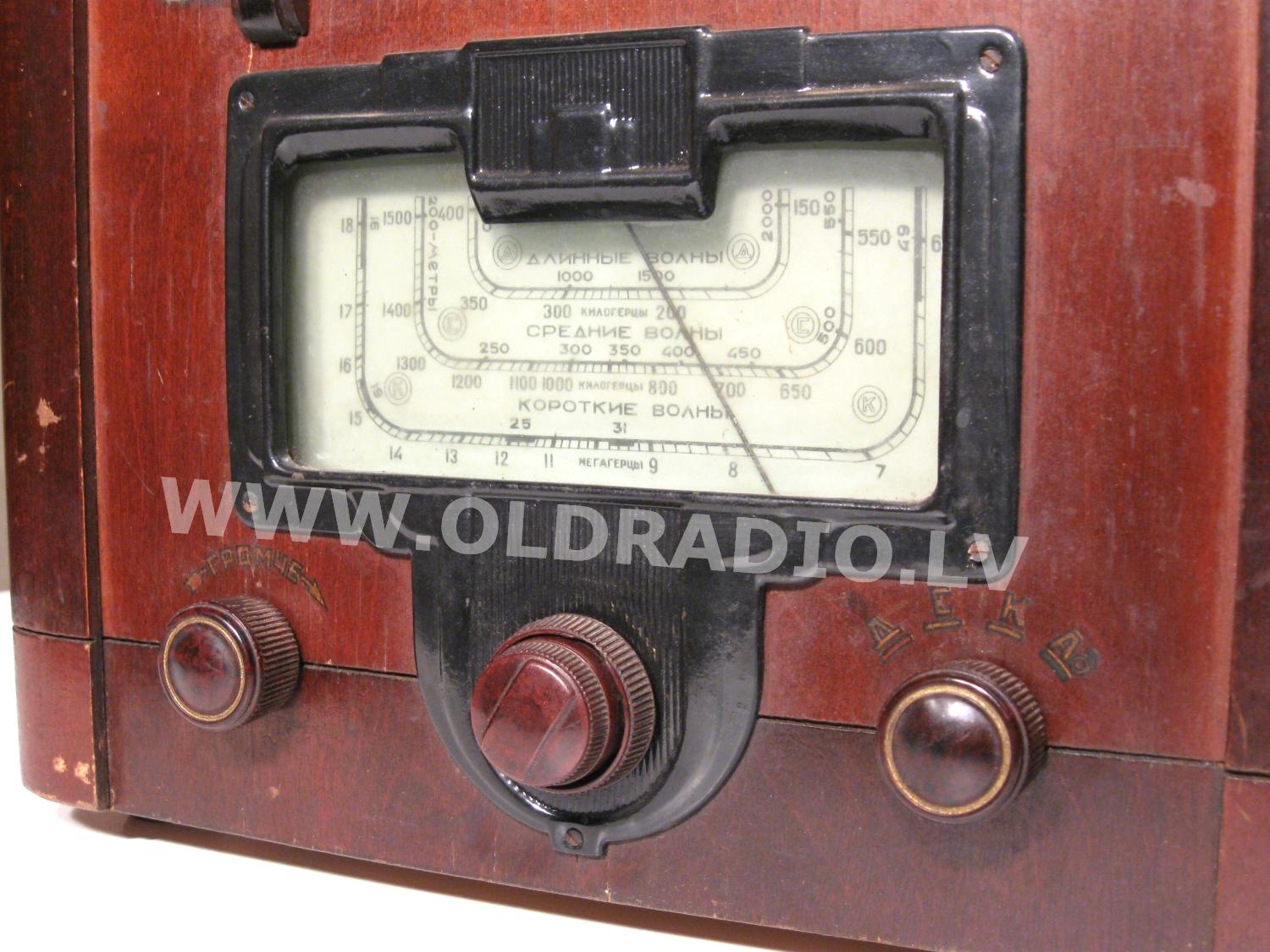

Вид на шкалу

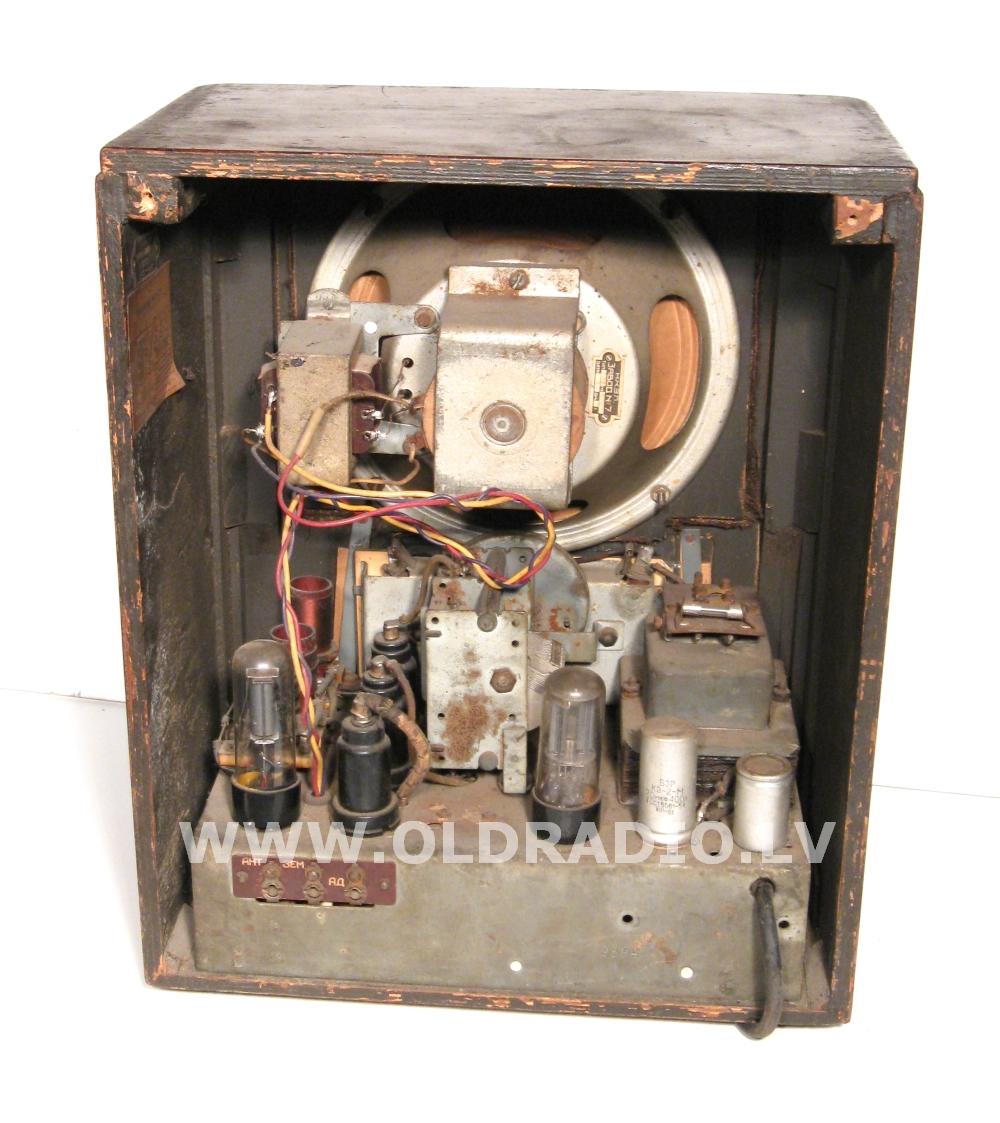

 Вид сзади 1

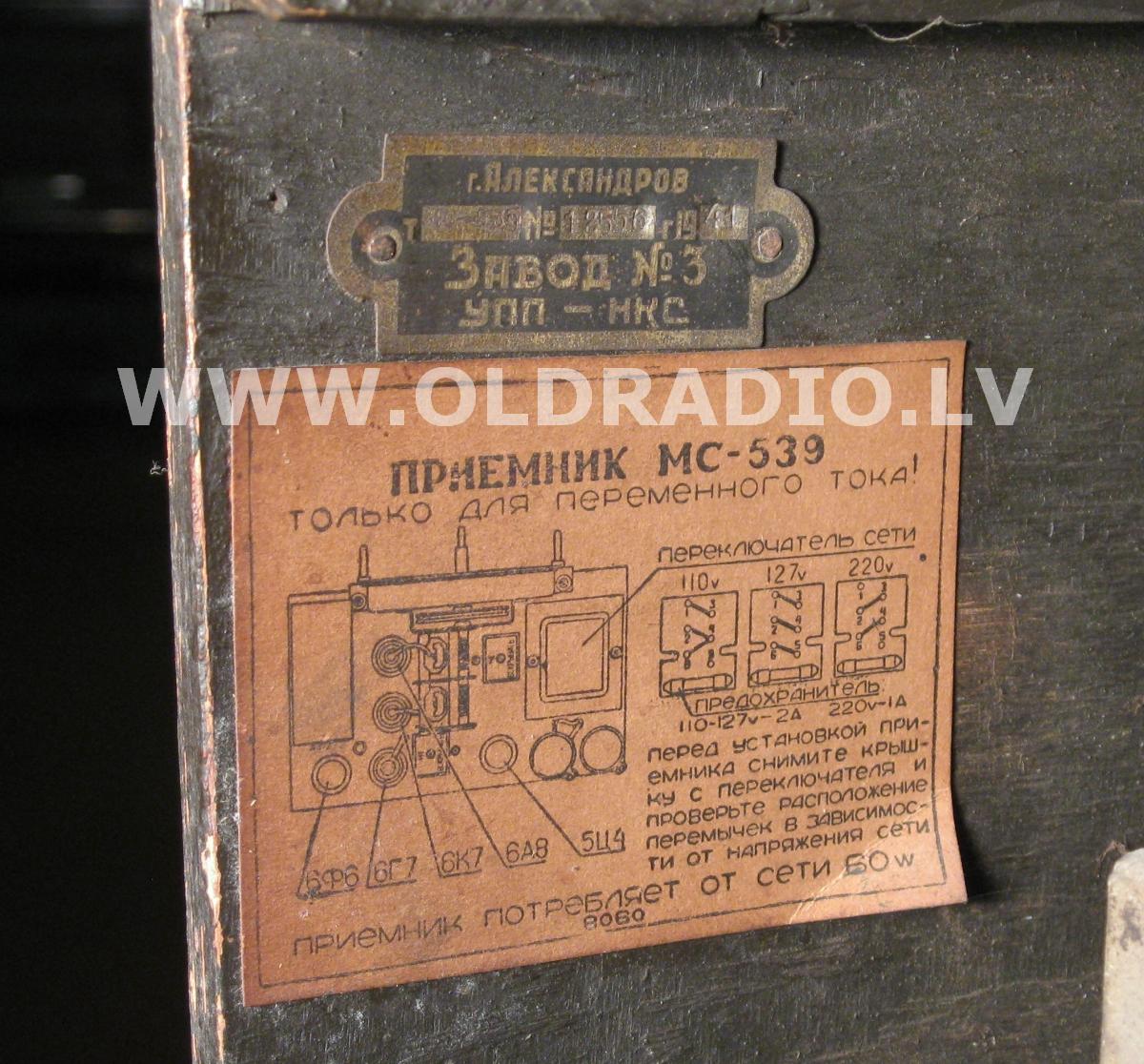

 Вид на  шильдик

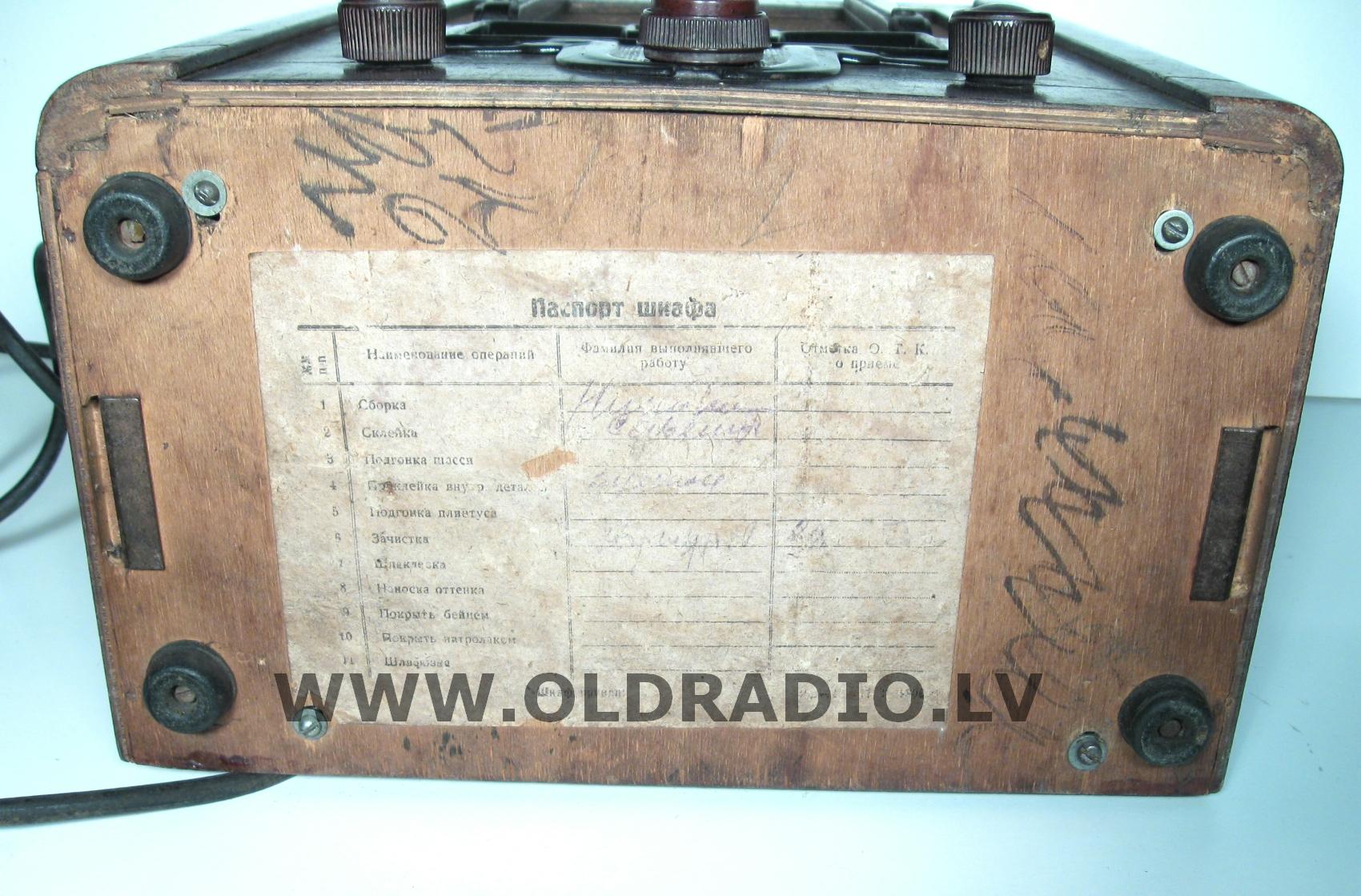

 Паспорт шкафа

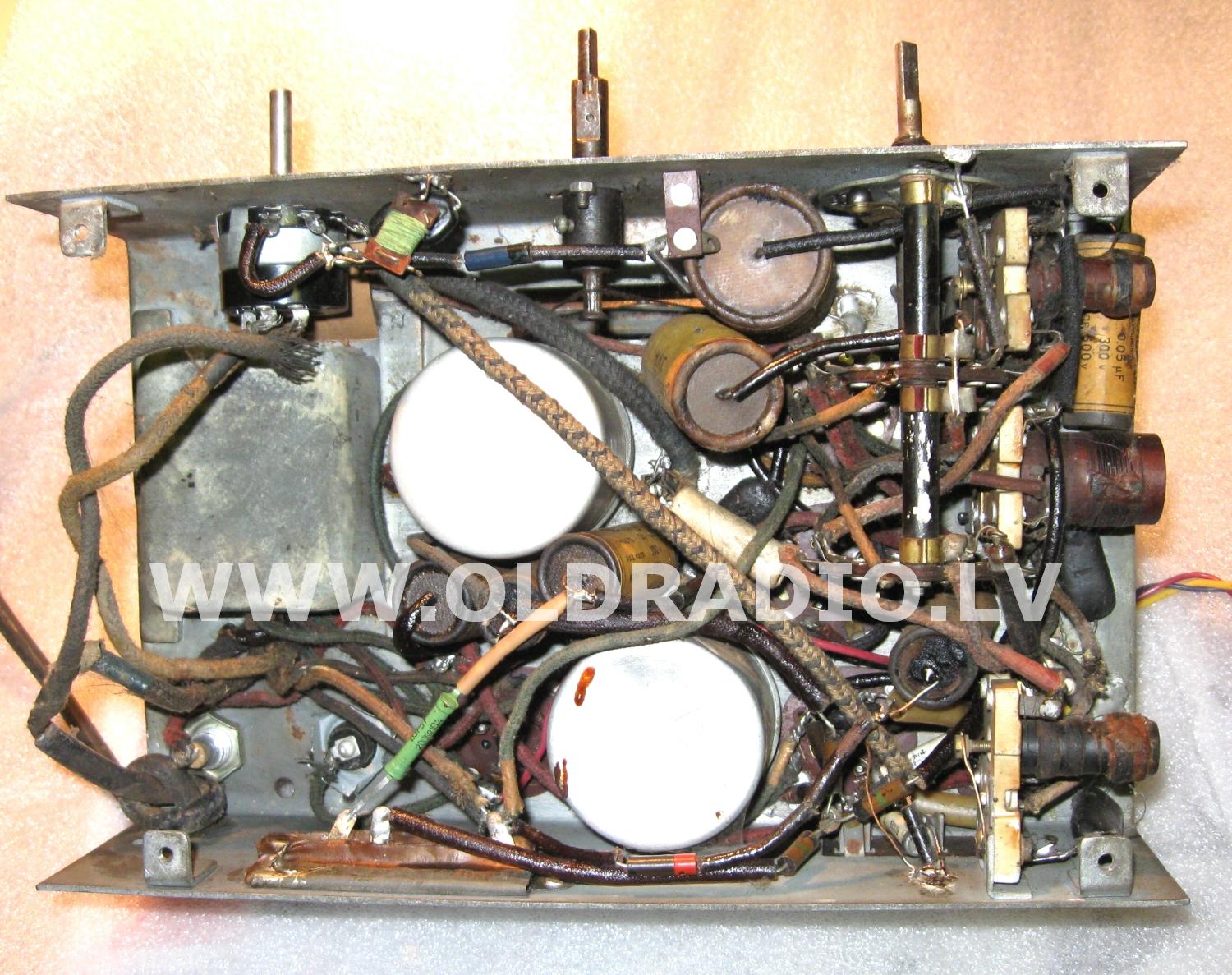

 "Подвал"  шасси

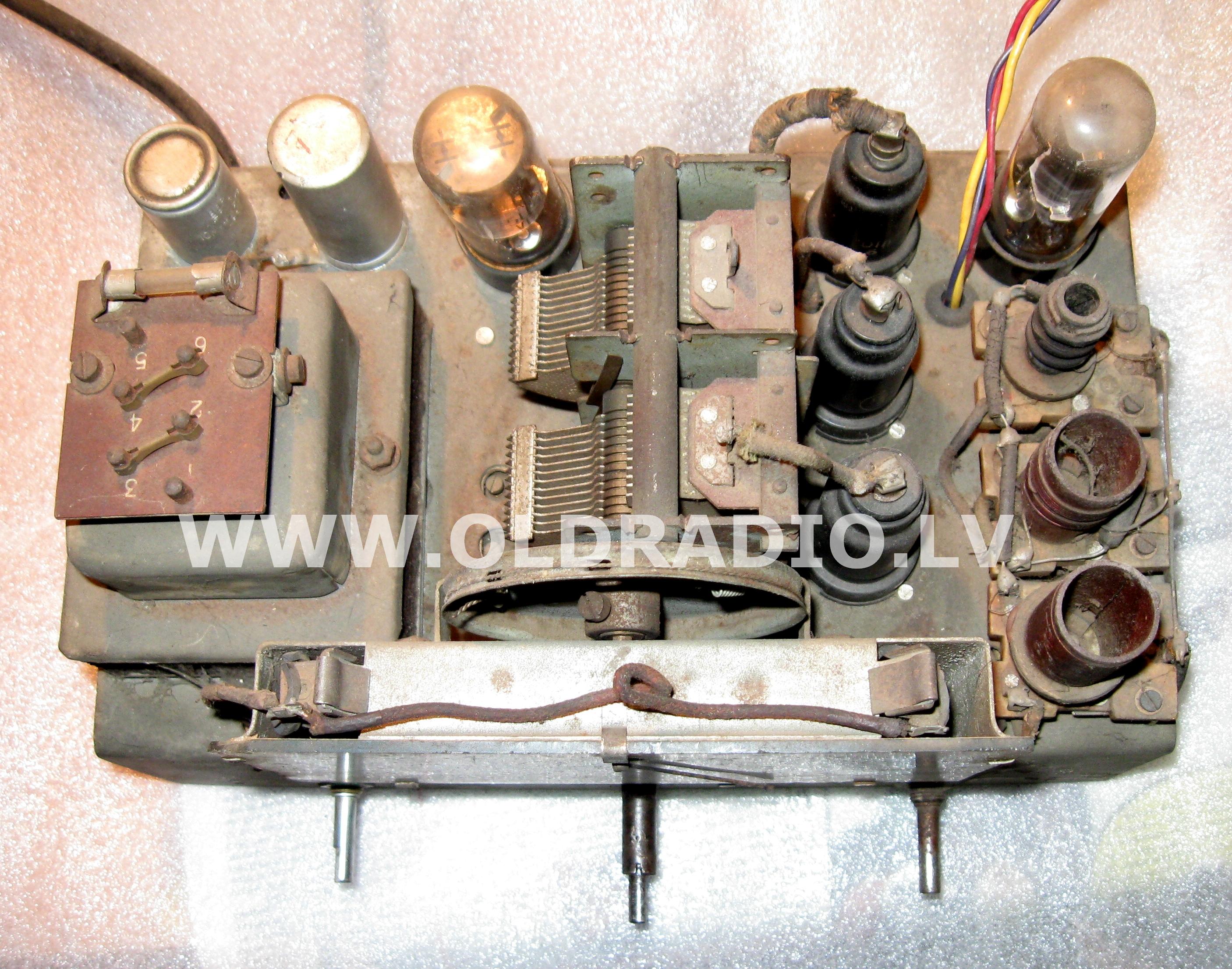

 Вид на шасси сверху
 Дополнительно
Статья  про МС-539 в  журнале   "Радиофронт" №21 1939 года
