"VEF SUPER 3MD/35"  - один из первых вэфовских супергетеродинных радиоаппаратов. Редкий и очень красивый радиоприемник выпускавшийся  на  трех радиолампах ( AK1 , E446 , E443H , плюс кенотрон  1805 ) с 34-го по  35-й год. Особенность схемы аппарата состоит в том , что в приемнике применена т.н. рефлексная схема  , где лампа Е446 используется в двух ипостасях - как усилитель промежуточной частоты и также как сеточный детектор с положительной обратной связью (Аудион).Такой подход уменьшал количество используемых ламп и стоимость самого аппарата , но  создавал   определенные недостатки   в  работе радиоприемника - аппарат был трудно настраиваемым и чувствительным в процессе эксплуатации к изменению характеристик своих деталей.

Небольшая реставрация радиоприемника.

"Старому радио" в очередной раз очень повезло и редкий аппарат достался в полной комплектации , без признаков сильного вмешательства и практически , если учитывать его возраст , в идеальном состоянии.

Корпус в нескольких местах немножко разошелся по швам , с одной стороны отошел и облупился шпон , а во стальном , кроме чистки и полировки , больше ничего не требовалось .

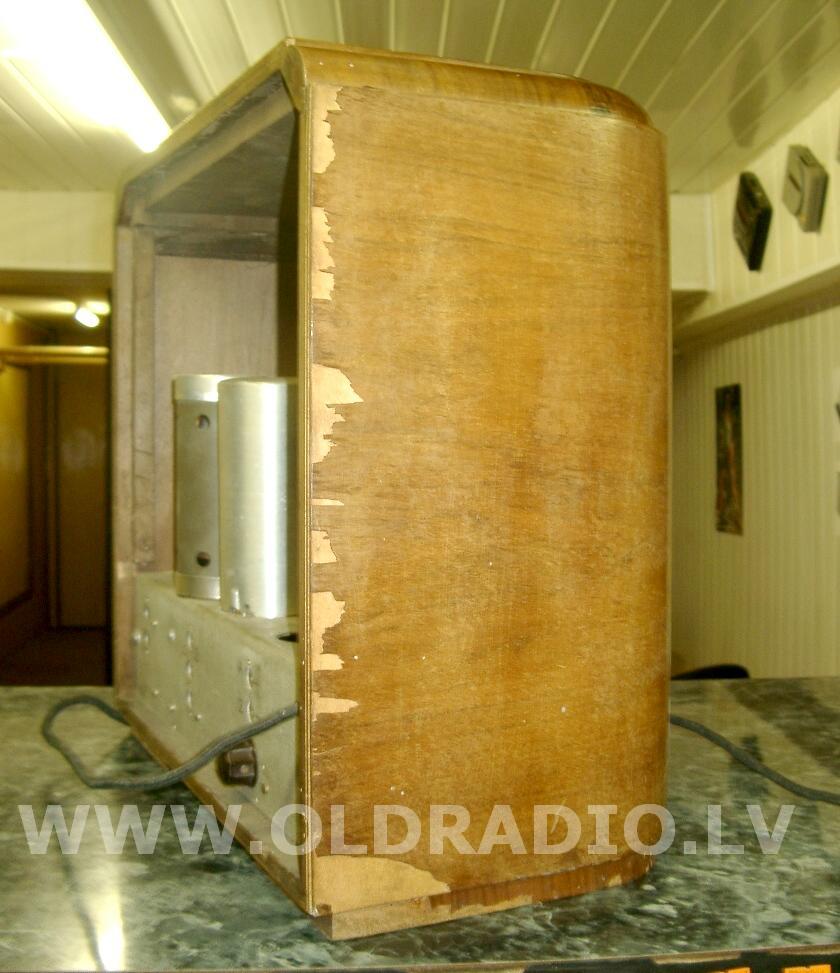

Корпус радиоприемника.

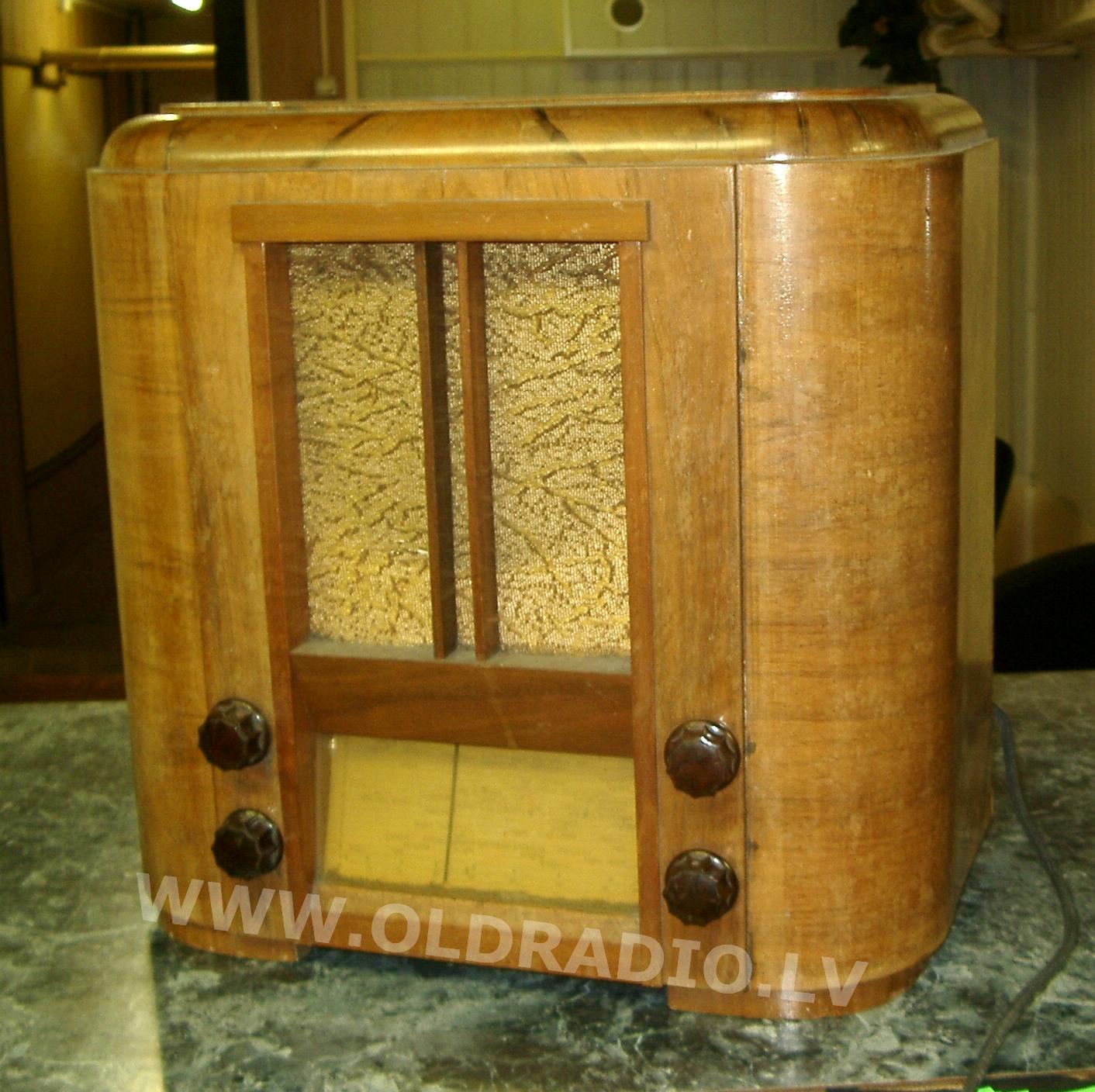

Такой вид у корпуса был после покупки.


Швы и отошедший шпон были подклеены , прекрасно сохранившаяся ткань постирана , корпус был вымыт внутри , вычищен и отполирован снаружи. Работа с корпусом вообще особых проблем не вызвала , а вот с шасси аппарата пришлось повозиться намного больше.



Проблемы с шасси .

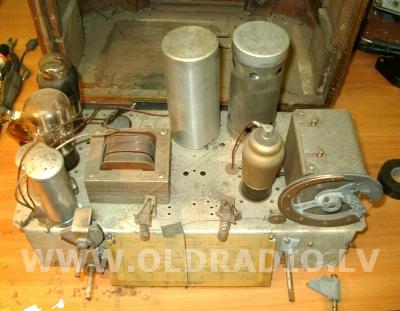

Весь верньерный механизм пришел в негодность



Дело в том , что в верньерном механизме растреcкались и пришли в полную негодность несколько деталей из силумина - развалился кронштейн ручки настройки и диск КПЕ , выполняющий здесь функцию верньера. Испорченные детали не подлежали ремонту и потребовалась их полная замена .

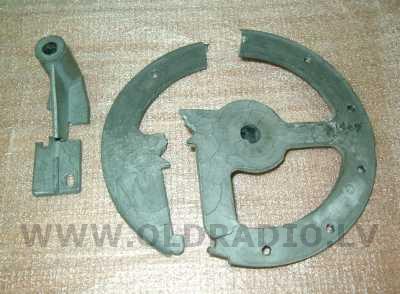

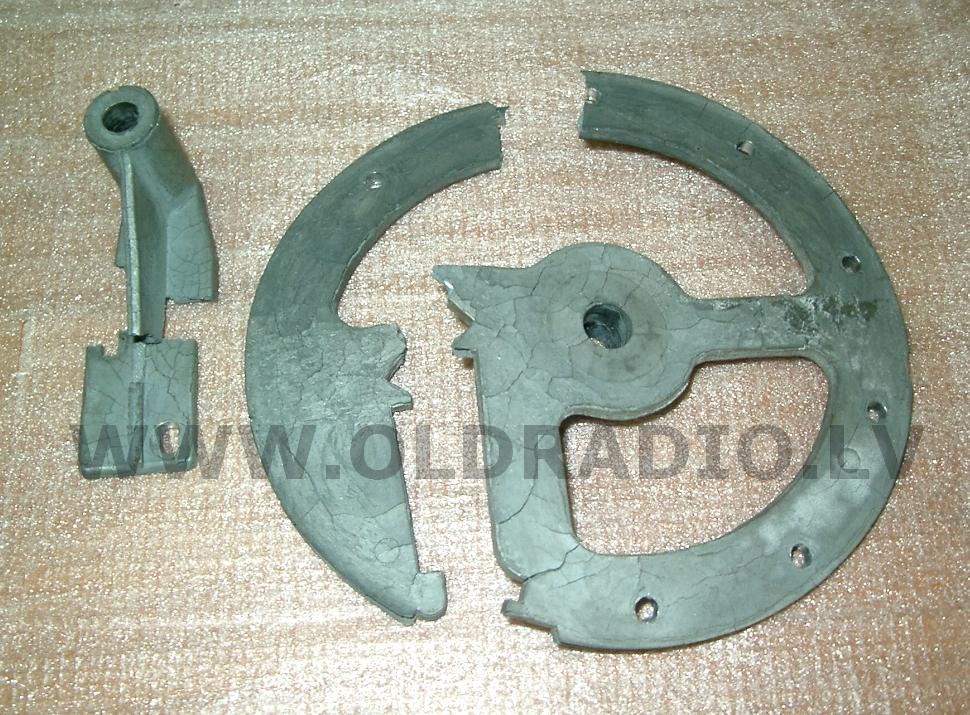

Фото  деталей пришедших в негодность

От времени силумин растрескался и развалился



Полностью новый кронштейн ручки настройки был сделан из толстой стальной полоски в которой была просверлена дырка и туда вставлена втулка от разобранного переменного резистора , втулку внутри тоже пришлось немножко рассверлить , чтобы туда могла нормально войти и крутиться оригинальная ось ручки настройки приемника.

За место пришедшего в негодность диска верньера был взят похожий по размерам диск , но уже стальной , от советского Рекорда-53. Внутренний диаметр втулки диска тоже пришлось несколько увеличить , т.к. он не хотел налезать на ось КПЕ. Также с оригинального вэфовского диска потребовалось снять и закрепить на новом диске медные полозья , через них передается вращение оси ручки настройки на диск КПЕ .

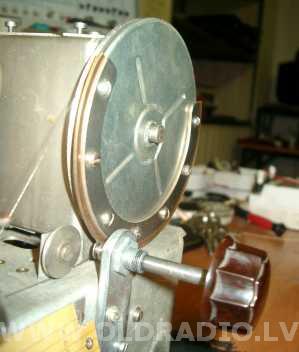

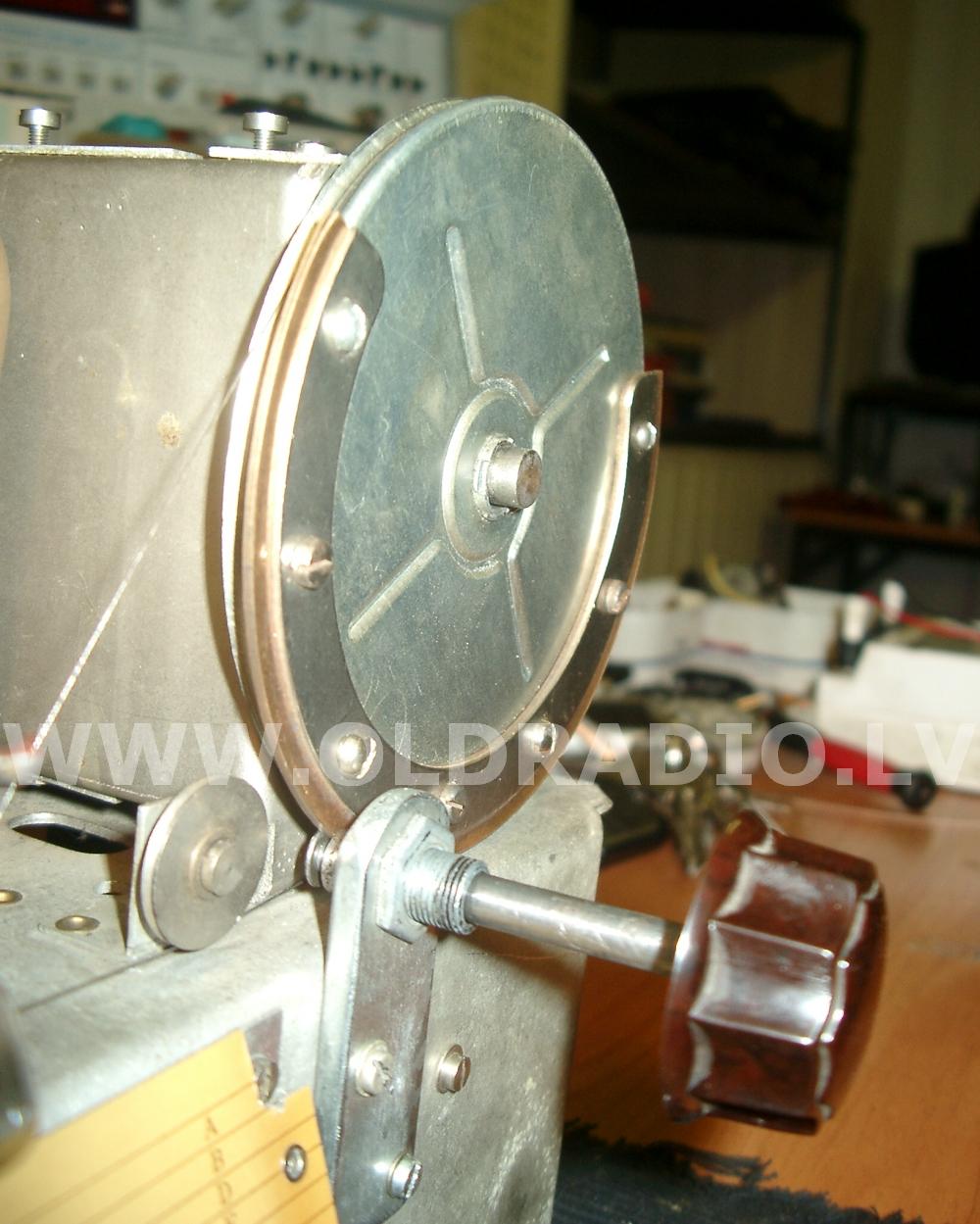

Фото новых деталей

Кронштейн и верньерный диск сделаны заново



В конце концов вся мозаика была собрана , новые детали установлены , натянут тросик верньерного механизма , откалиброваны показания стрелки шкалы настройки к положению КПЕ . Далее , было продуто и вычищено все шасси.

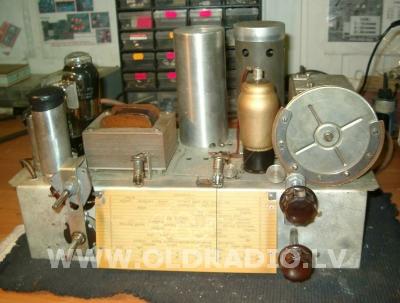

 Шасси после чистки и ремонта

Фото сделано перед установкой в корпус



В конце всех операций с шасси было заменено нескольких пробитых конденсаторов и аппарат ожил . Осталось только собрать и поставить на полочку :-) !!!




Вернуться обратно в меню коллекции

Любое копирование материалов и размещения без согласования  запрещено.

                                                                     Мои координаты для связи :

Тел.: +371-29253179  ,   ICQ : 302618898    Skype :  Lomalkin   ,   E-mail:  dmitry@oldradio.lv


___________________________________   Cпонсор хостинга  ______________________________
Наш добрый спонсор :-)

Фото VEF SUPER 3MD/35

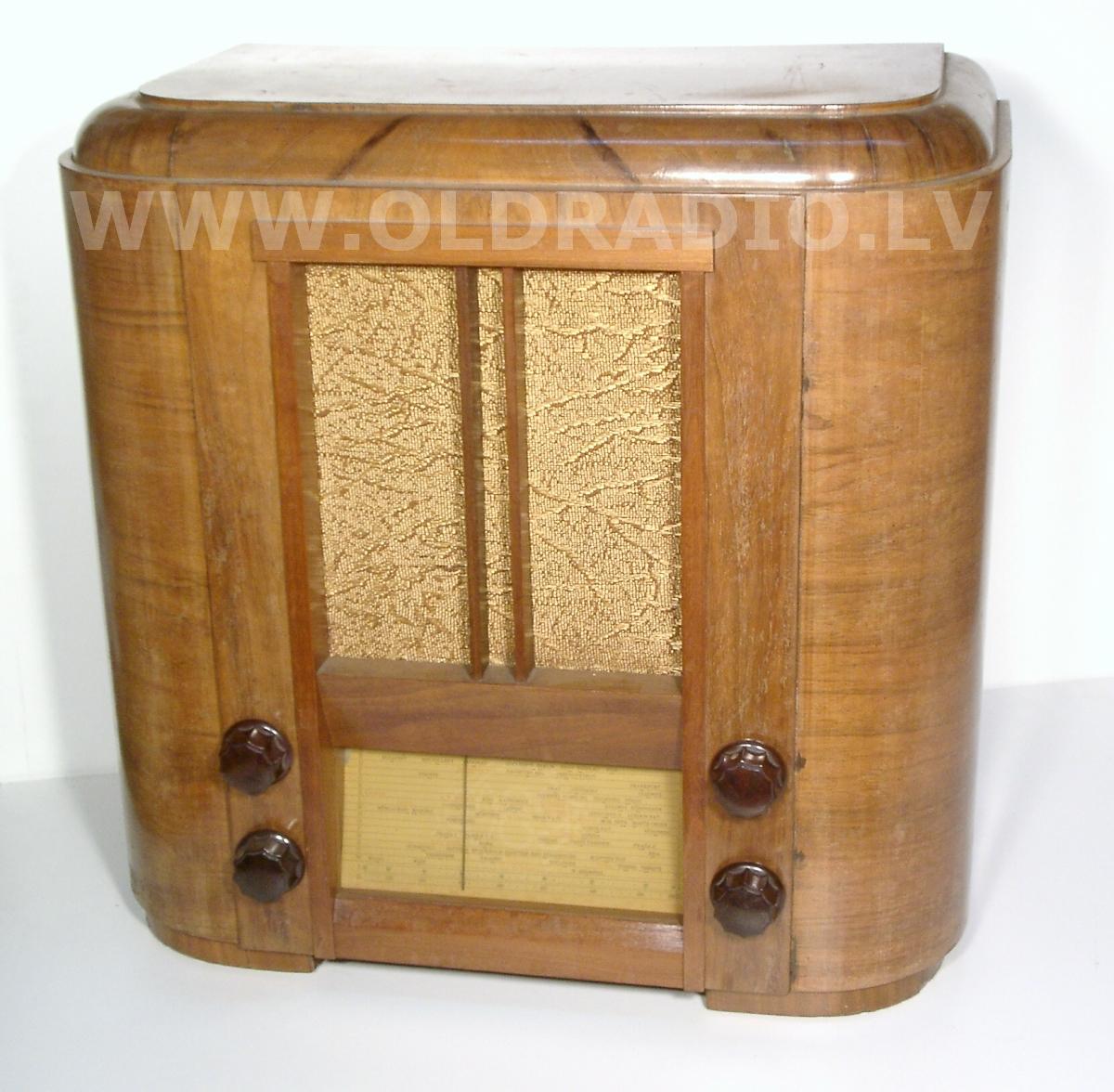

 Вид спереди

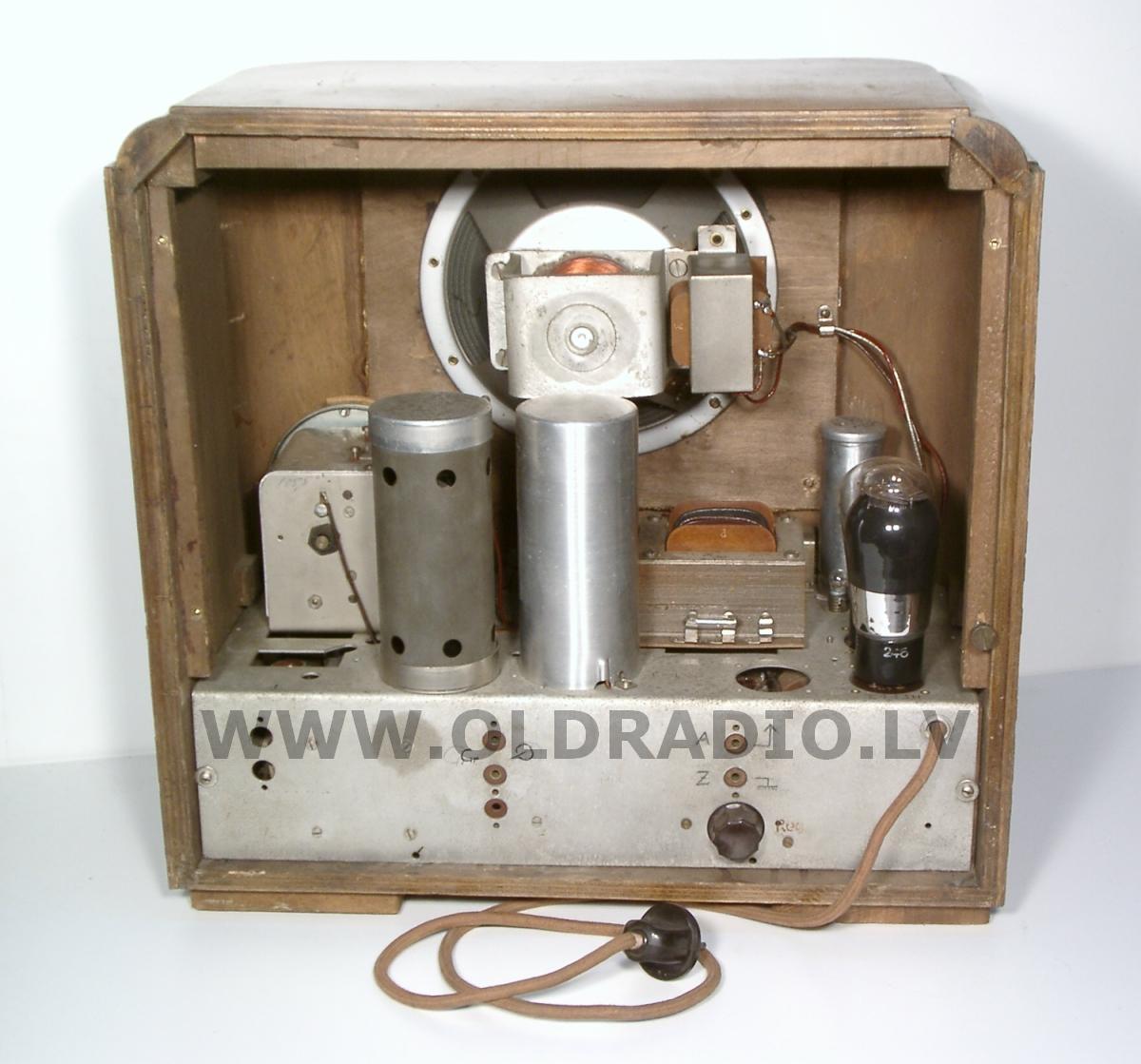

Вид сзади
 Вид изнутри

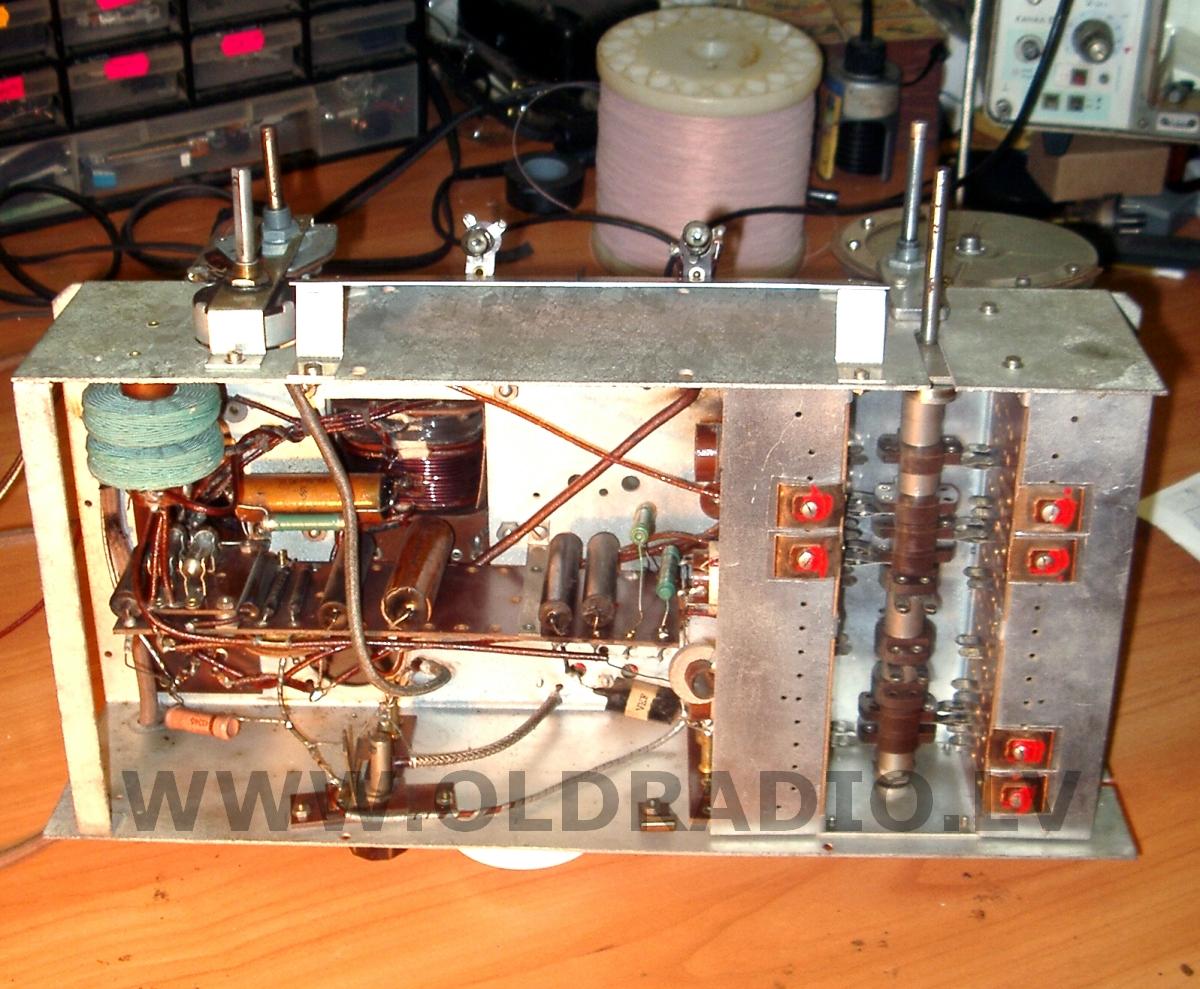

 Вид на "подвал" шасси

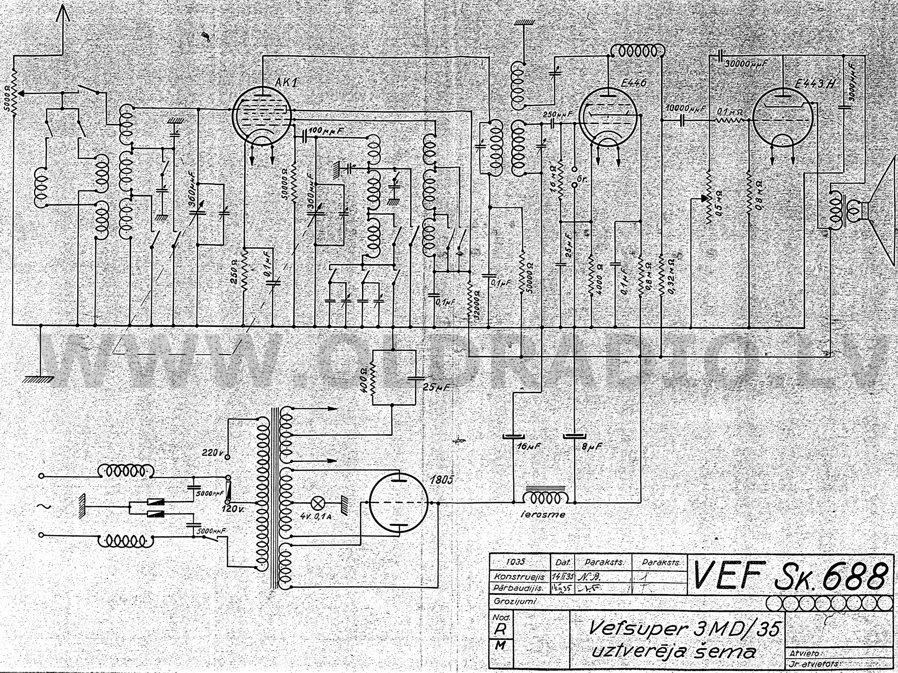

Схема

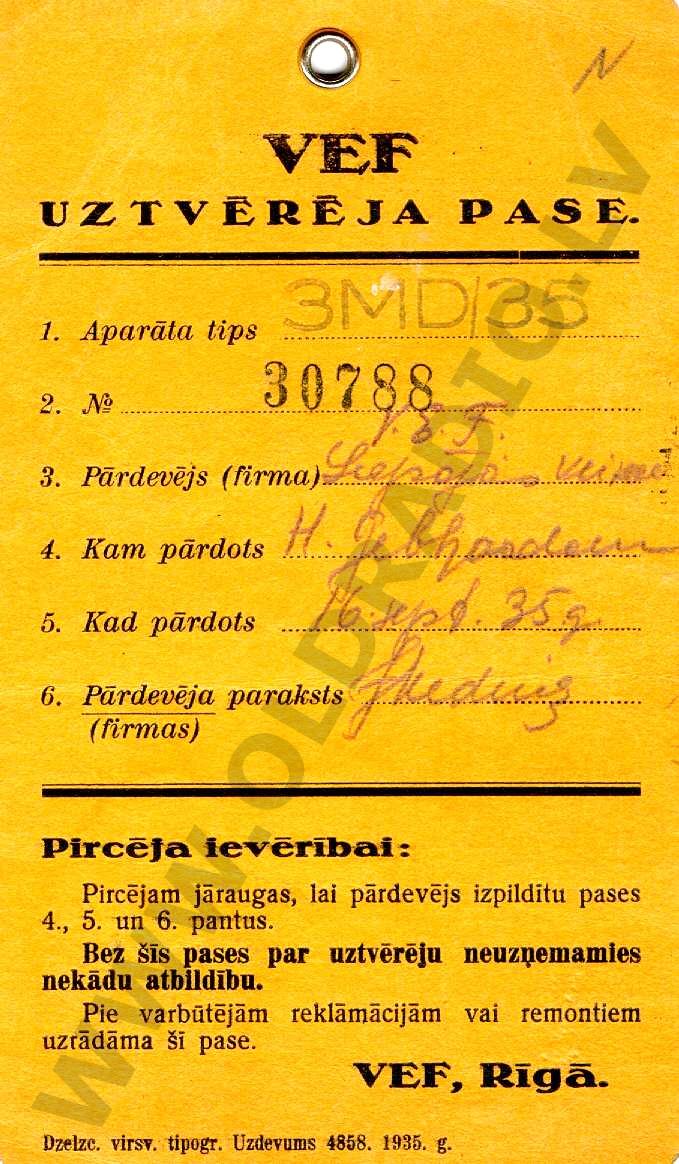

Техпаспорт
Из архива А.Брикманиса
Газетная рекламка
Из архива А.Брикманиса
