"VEF LUX M707" - данная модель радиоприемника выпускалась на ВЭФ-е с 1939-го по 1940-й год. Приставка "LUX" в названии радиоприемника относит его к высшей ступеньке иерархии вэфовских довоеных моделей , к аппаратам  класса люкс . Данная серия радиоприемников начала  свою историю в 1936-ом году с выпуска модели VEF SUPER LUX MD/37 и была продолжена в 1937/38 году моделью VEF SUPER LUX MD/38 - эти аппараты еще носили название "Географиксы" из-за хитрого устройства шкалы в виде карты Европы . "VEF LUX M707" является третьей по счету моделью класса "LUX" , это уже полностью другой по дизайну аппарат, который не имеет ничего общего с внешним видом предыдущих моделей, но в котором были сохранены и улучшены заложенные в его предков черты и наработки, которые  требовали от аппарата определенного наивысшего технического, акустического и дизайнерского  соответствия своему времени и развитию прогресса. Радиоприемник    собран на 7 радиолампах "красной" серии ( ECH3 , EF9 , EB4 , EF6 , EM4 , EL6 ,  80 ) по супергетеродинной схеме , имеет пять диапазонов и семь контуров,  в аппарате установлен пошаговый регулятор тембра и переключатель режимов "речь-музыка" , имеется режим ослабления входного сигнала при приеме местных радиостанций (нужно только потянуть одну из передних ручек на себя) , использован мощный 30-ти сантиметровый динамик мощностью в 7 Вт, при весе в 20 кг размеры аппарата составляют 598x390x285 мм. Особого  внимания достойна шкала радиоприемника   с очень интересным подходом к проекции выбранного диапазона и положения настроек. Шкала состоит из нескольких стекол , на переднее стекло желтой флюоресцентной краской нанесены деления и названия городов , а на втором внутреннем стекле нанесен хитрый слой затемнителя , который при наружнем освещении и при боковой подсветке остается непроницаемого черного цвета , но при подсветке изнутри пропускает свет на наружнюю сторону шкалы окрашивая его в красный  цвета. С задней стороны шкалы находится проекционный механизм , который представляет из себя каретку в горизонтальном положении и движется при изменении настроек радиоприемника   вверх-вниз по направляющим  .

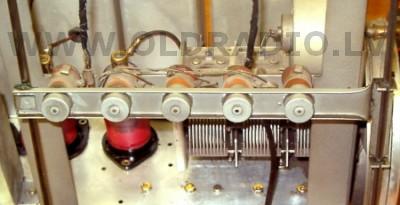

Каретка с 5 световыми "пушками" ( нажать на фото )

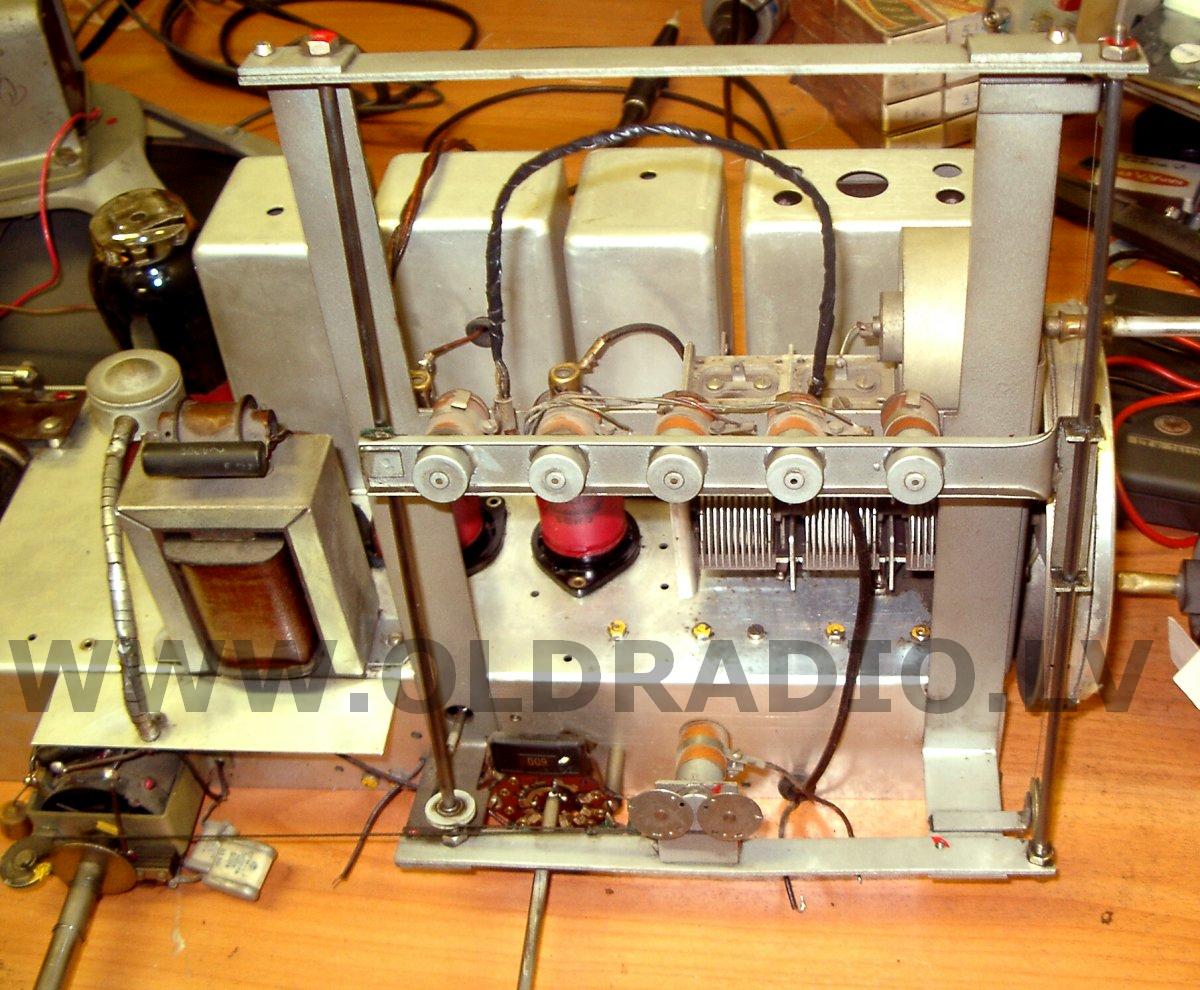

На самой каретке расположены  пят световых "пушек" , каждая из "пушек"  загорается  в зависимости от выбранного диапазона в радиоприемнике и таким образом  с наружней стороны шкалы появляется ярко красное сфокусированное световое пятно  диаметром около 2 мм , которое скользит вертикально в зависимости от положения верньерного  механизма и также перемещается горизонтально появляясь на шкале в соответсвующем своему диапазону месте . Несколько схожий механизм  был использован в  более позднем послевоенном радиоприемнике "Латвия М137", который в общем-то и считается прямым модельным продолжением  "VEF LUX M707".

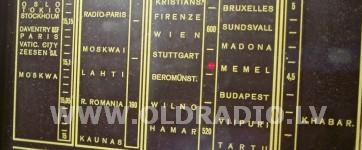

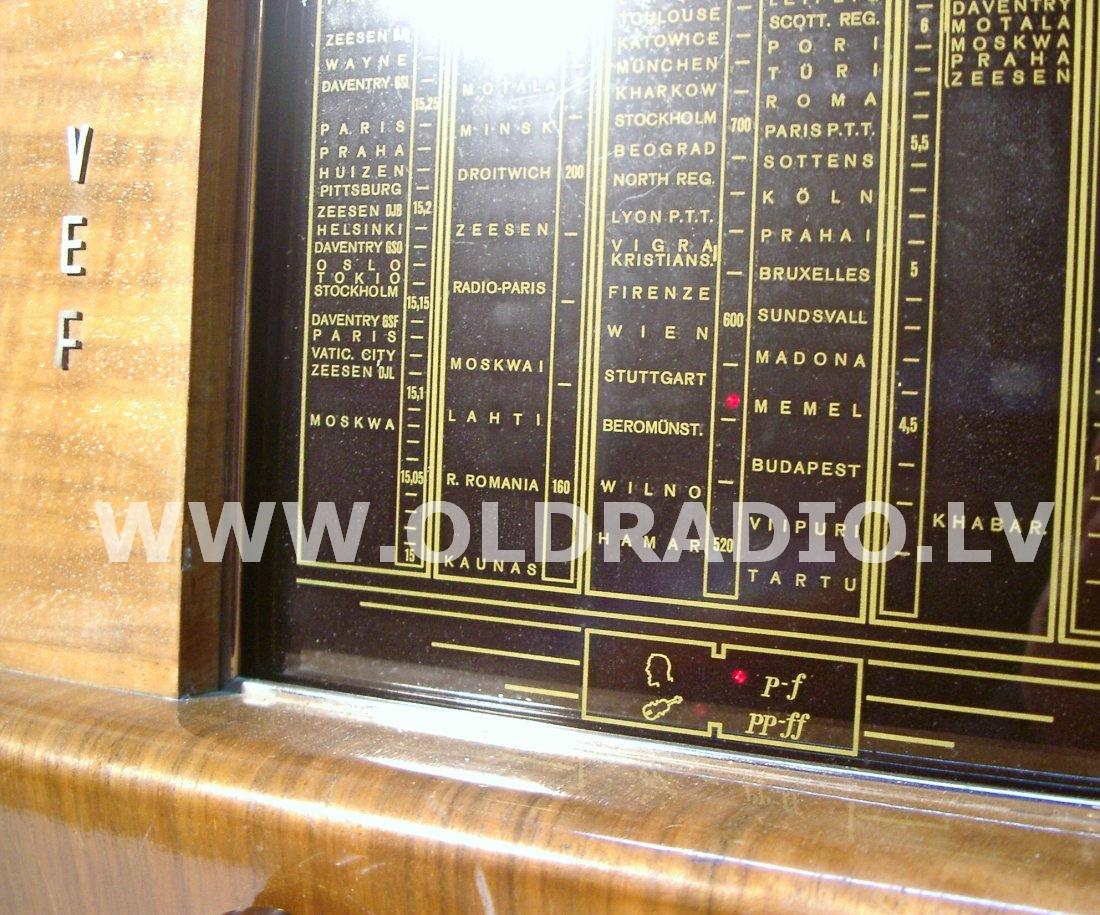

Шкала радиоприемника с красной точкой настройки


Небольшая реставрация радиоприемника.

Если доверится информации , которую нам  сообщили  при покупке описываемого здесь ниже аппарата  VEF LUX M707  , то этот радиоприемник всю свою жизнь провел в бухгалтерии завода ВЭФ и видно , что за ним присматривали чьи-то очень заботливые  руки. После развала завода аппарат еще некоторое время простоял где-то в заброшенных помещениях , прошел , если судить по пятнам на корпусе , через тушение об себя бычков и только после этих испытаний  достался в коллекцию "Старого радио". Самым больным и сильно портящим внешний вид аппарата местом была очень грязная и порванная в самом низу радиоткань. Корпус радиоприемника не требовал сильного вмешательства и его было решено только вычистить и отполировать. Шасси аппарата , к счастью , не было сильно замучено , в нем уже стояли советские лампы , но они были установлены через специальные переходники , т.е.  оригинальность шасси не была нарушена  и тут не требовалось сложного  ремонта , только вычистить шасси от грязи и поставить оригинальные радиолампы .

Состояние радиоприемника

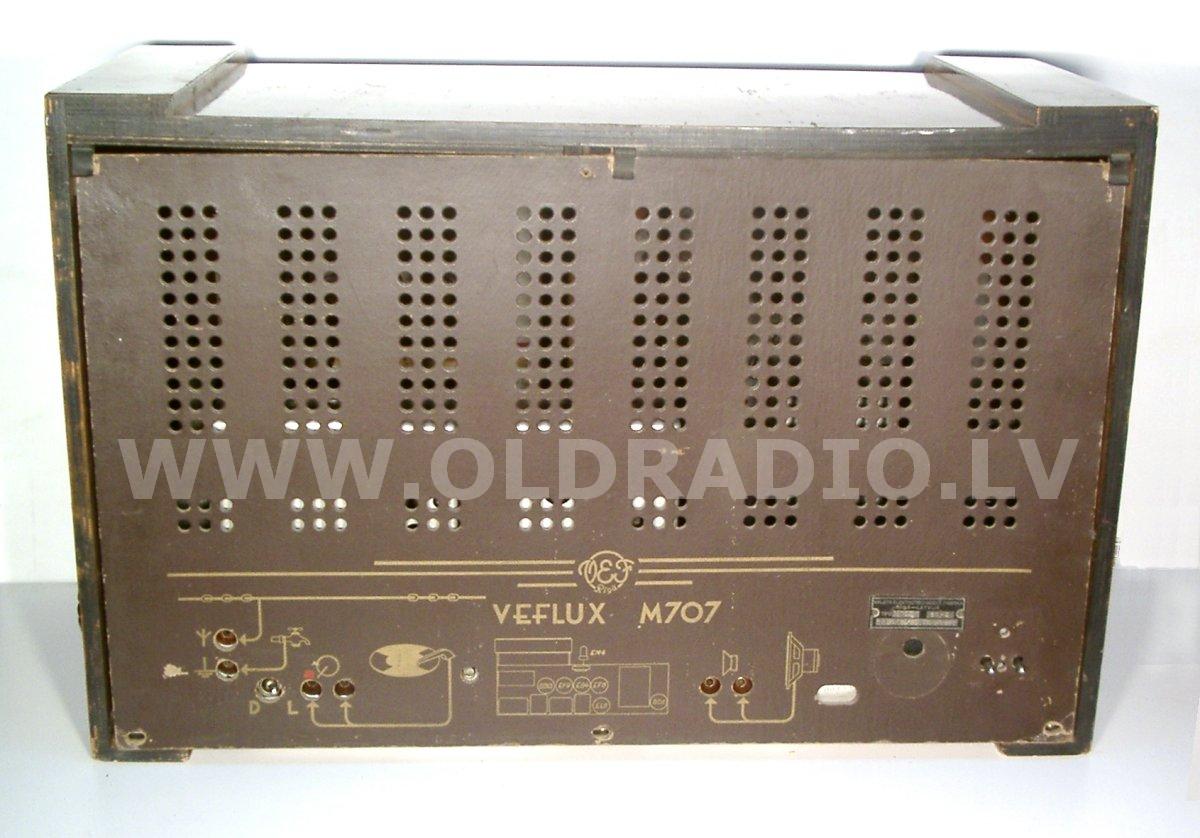

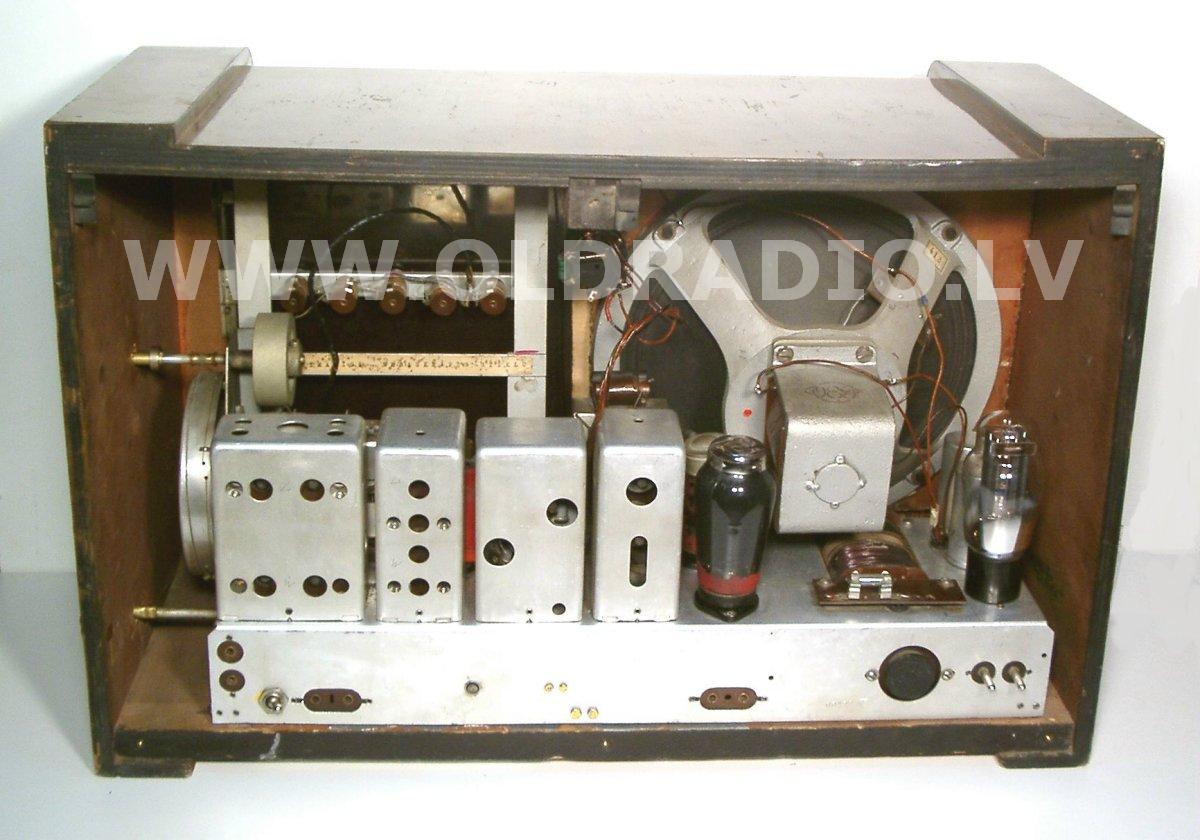

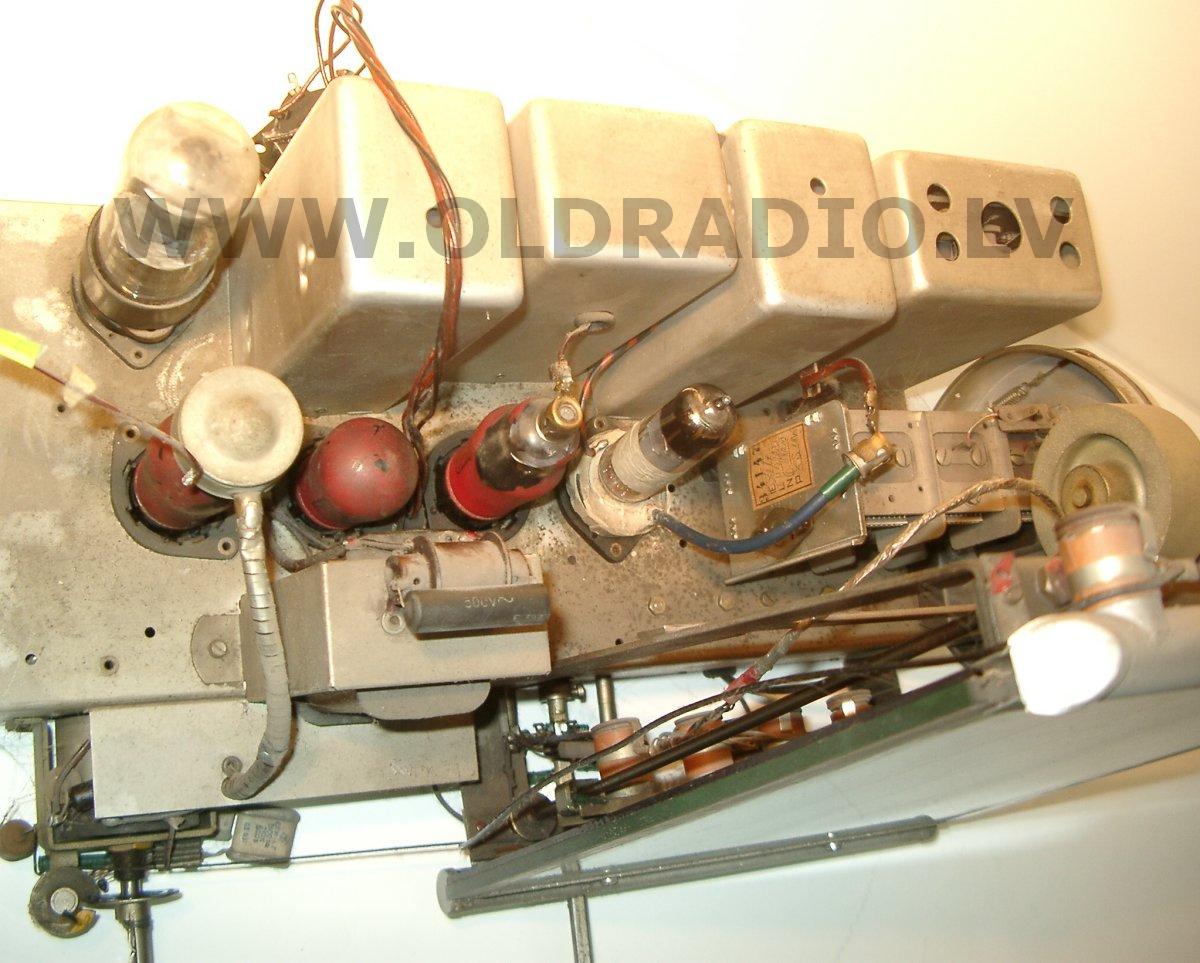

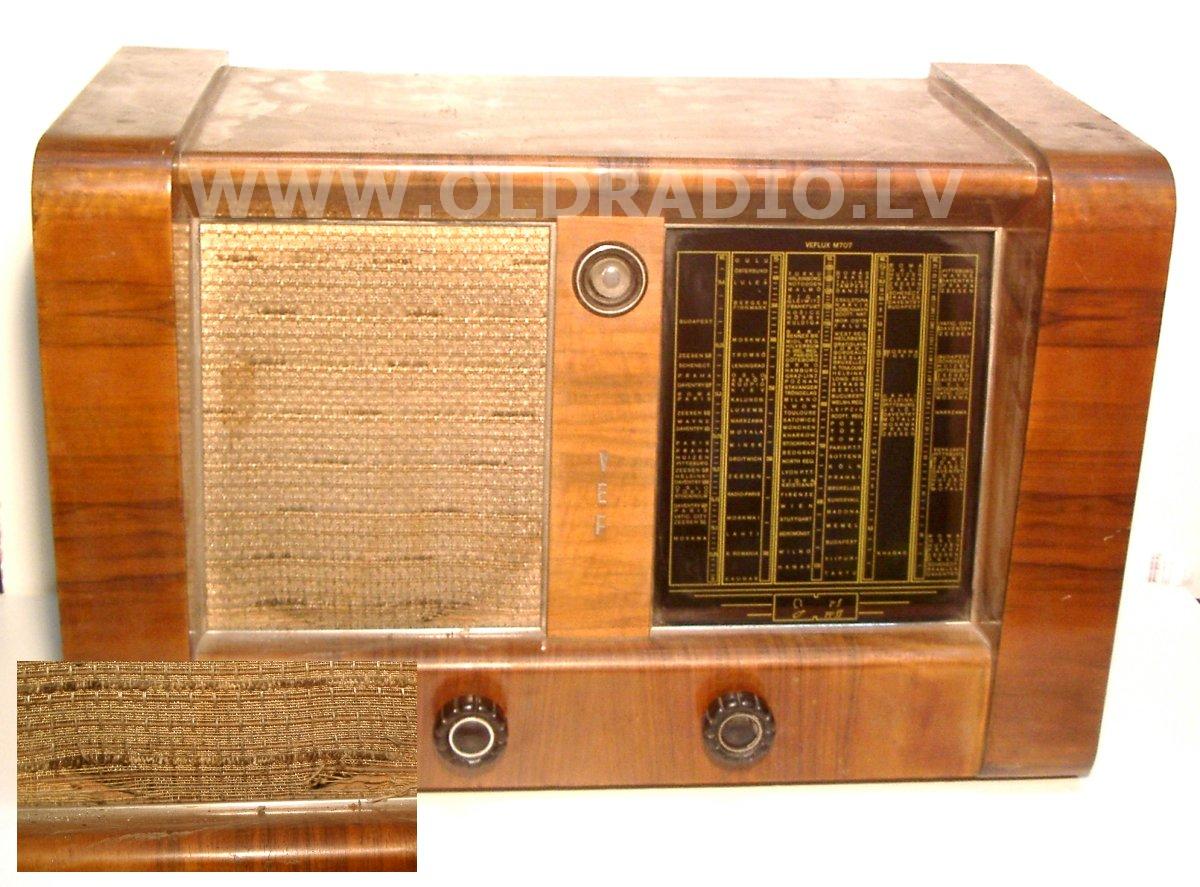

Такой вид у корпуса был у корпуса и шасси после покупки.

С радиотканью была задумана несколько рискованная операция и при неблагоприятном исходе пришлось бы искать новую ткань , а т.к. идеально подобрать новую ткань просто не реально , то в итоге оригинальный внешний вид аппарата был бы точно безвозвратно испорчен. Весь процесс выглядел так : c помощью  скальпеля радиоткань была вырезана с фанерки , оригинальный клей с боков еще очень хорошо держал ткань и удалить ее с дощечки удалось только таким изуверским способом. Вся операция была основана на том , что  размер дощечки с радиотканью был прилично больше проема в корпусе , т.е. у нас был запас ткани по краям в 2-3 сантиметра , которые находились в скрытых полостях корпуса. Самое простое в таких случаях - просто сдвинуть всю дощечку целиком с радиотканью в проеме корпуса  и тем самым скрыть испорченное место ткани . Правда , в нашем случае дощечку не было куда двигать , мешал корпус , тогда было решено снять радиоткань с дощечки и, сдвинув ее на нужное расстояние, приклеить по новой , что и было сделано. Далее ткань вместе с дощечкой была постирана , при стирке возникли проблемы в том , что радиоткань начала разъезжаться от старости и больших трудов стоило все это закрепить. Весь процесс реставрации радиоткани и его результат можно посмотреть на фотках ниже . Да, идеально не получилось , осталось несколько больших и некрасивых пятен , но в итоге удалось сохранить саму ткань , скрыть ее порванную часть и , что не менее важно , постирать.



Ремонт радиоткани.

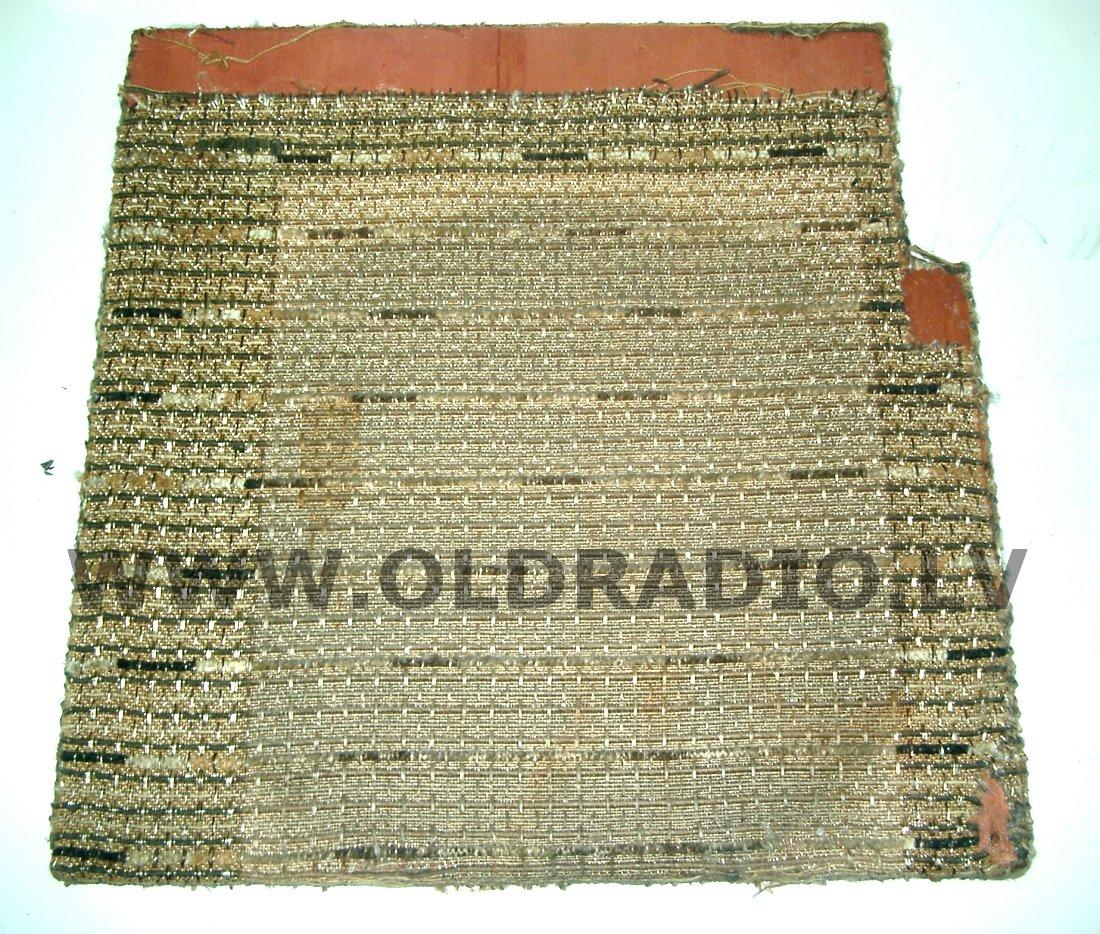

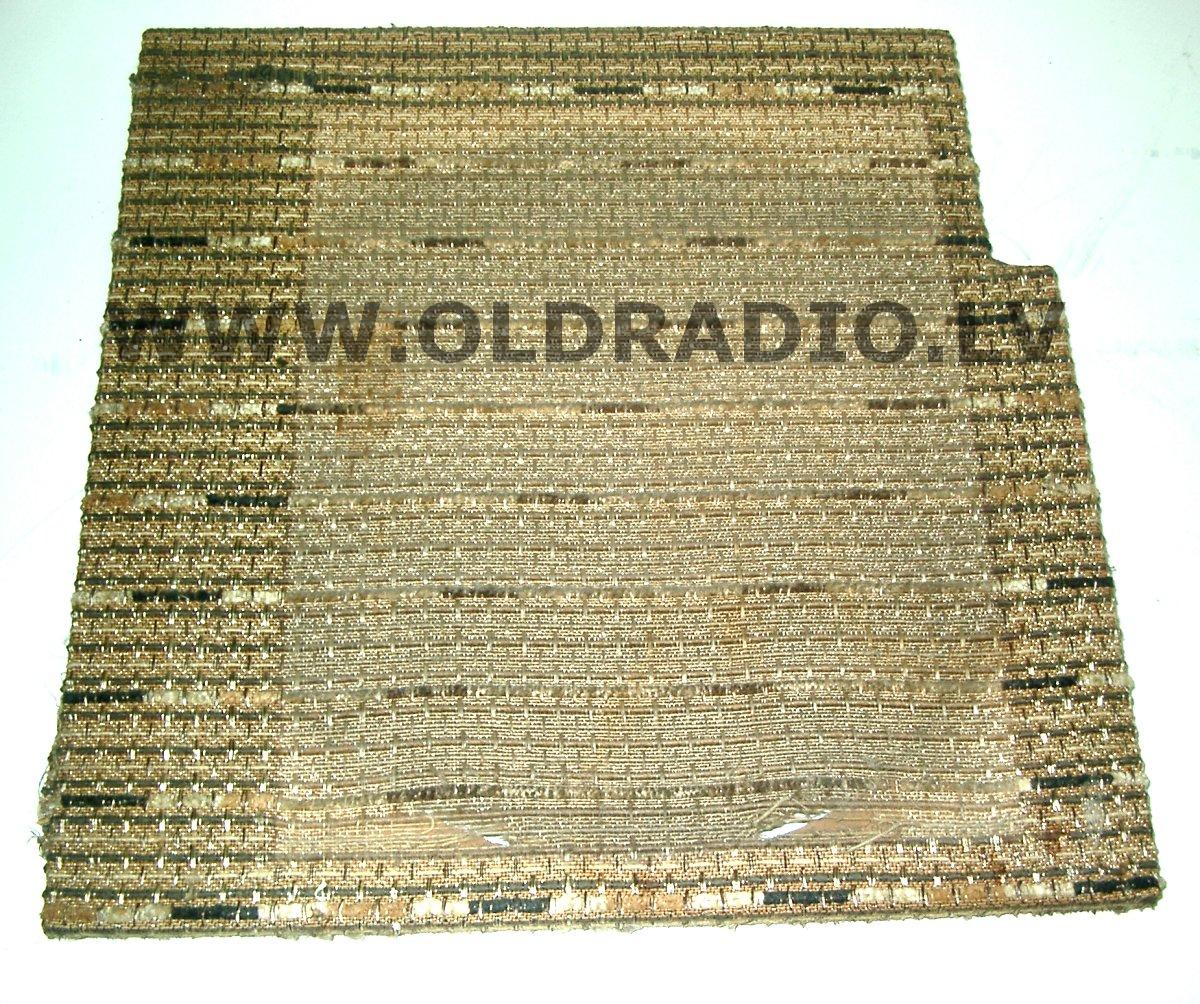

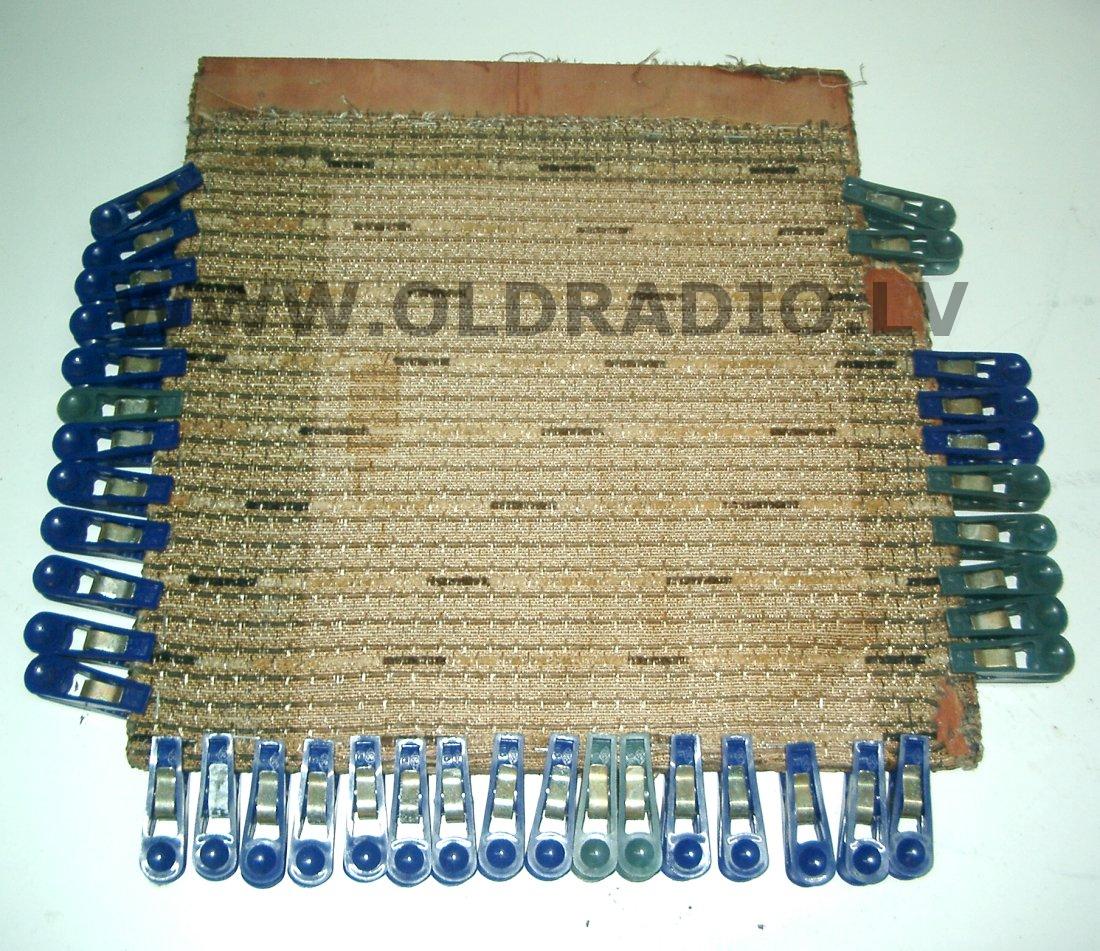

1. Состояние до ремонта 2. Вырезано и сдвинуто 3. После стирки и сушки

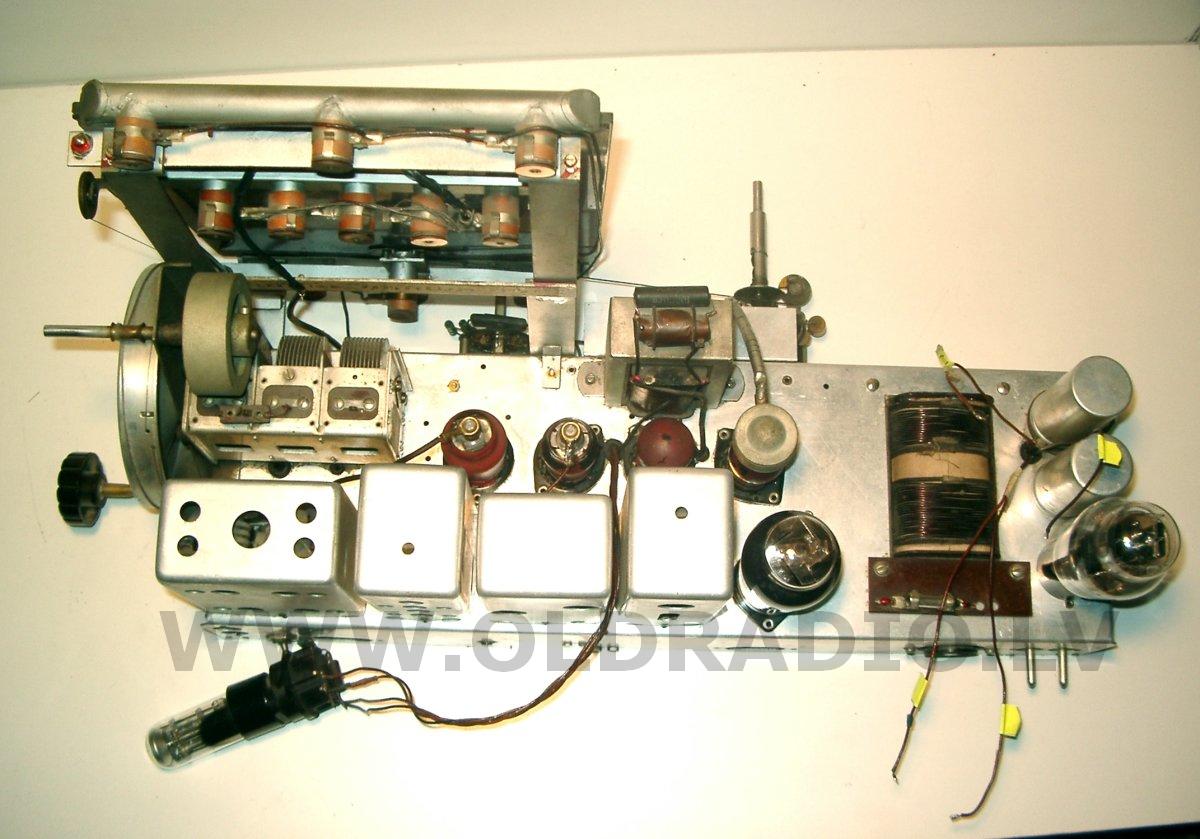

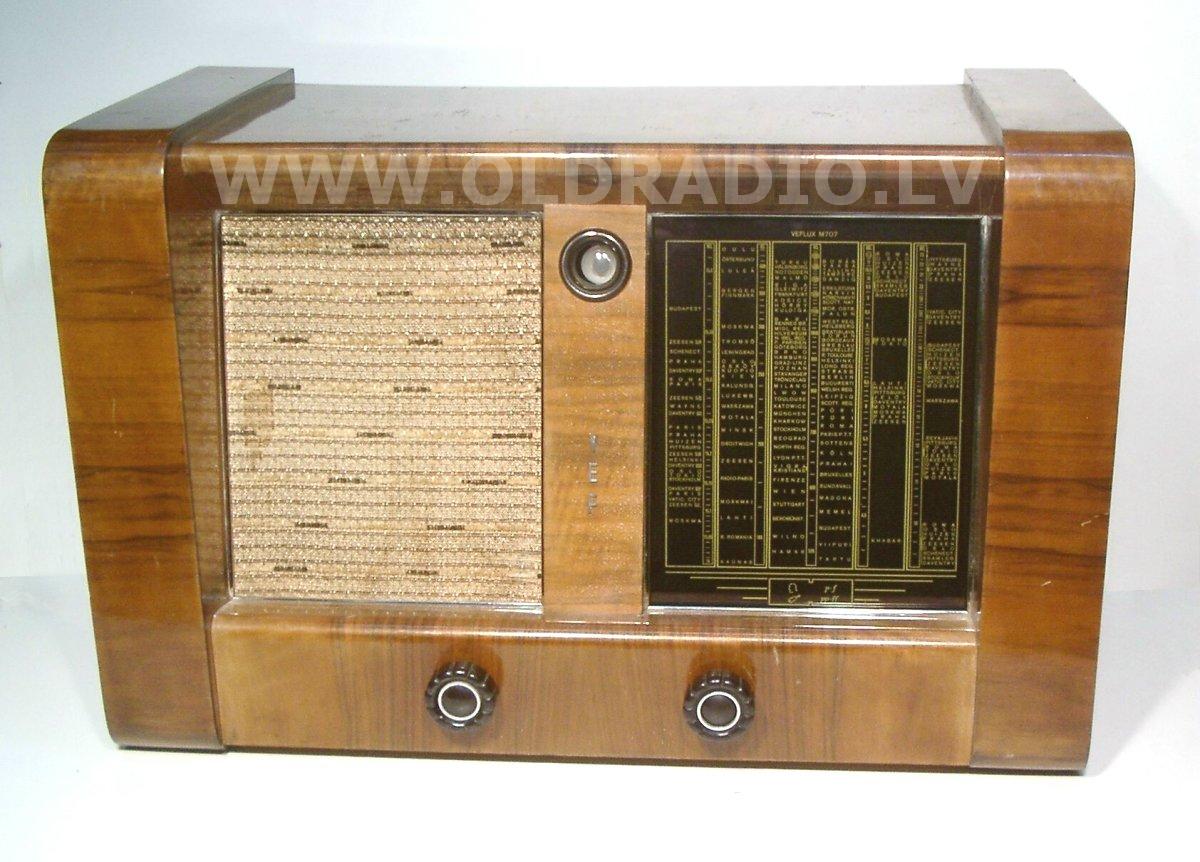

Теперь про шасси - шасси было вычищено , были поставлены оригинальные лампы (только "Волшебный глаз" остался советским) и еще пришлось повозиться   с контактами  радиоламповых панелек. После всех этих операций аппарат вполне сносно заработал , после чего был собран и уже в сверкающем виде поставлен на полочку к другим радиоприемникам . Все окончательные фото в правом столбце страницы.




Вернуться обратно в меню коллекции

Любое копирование материалов и размещения без согласования  запрещено.

                                                                     Мои координаты для связи :

Тел.: +371-29253179  ,   ICQ : 302618898    Skype :  Lomalkin   ,       E-mail:  radio@chipi.ru


___________________________________   Cпонсор хостинга  ______________________________
Наш добрый спонсор :-)

Фото  "VEF LUX M707"
 Вид спереди
Вид сзади 1.
 Вид сзади  2.
 Шасси. "Подвал"
Шасси. Вид сверху.

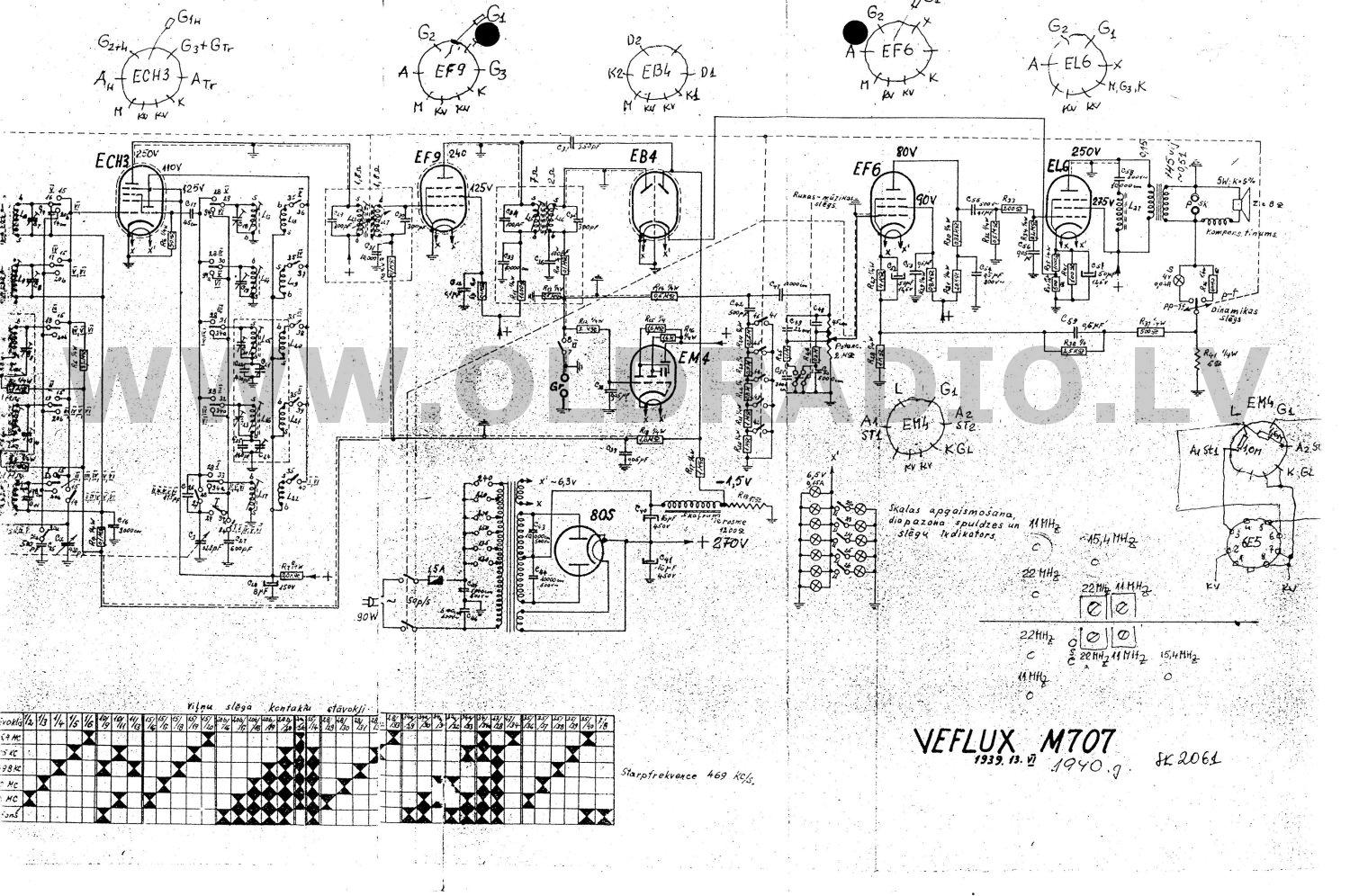

Принципиальная схема
