Загадка    Лейбовиц ???

 автор Сергей Давидчик

В нескольких латвийских значительных собраниях старого радио имеются неопознанные аппараты, которые не могут быть ни любительскими конструкциями, ни собранными в мелких кустарных мастерских, которых в 30-е годы ХХ столетия насчитывалось немало как в Риге, так и в других городах Латвийской республики, ибо качество сборки и схемотехника явно свидетельствует о промышленном производстве. Так же, аппараты не могут быть импортного производства, поскольку завозить аппараты такого «народного» класса было не выгодно и надписи на шкалах этих аппаратов выполнены на латышском языке.

Просматривая рекламные объявления в прессе того времени, изображений именно этих аппаратов найдено не было, хотя даже мелкие мастерские и в провинции во всю старались рекламировать свою продукцию.

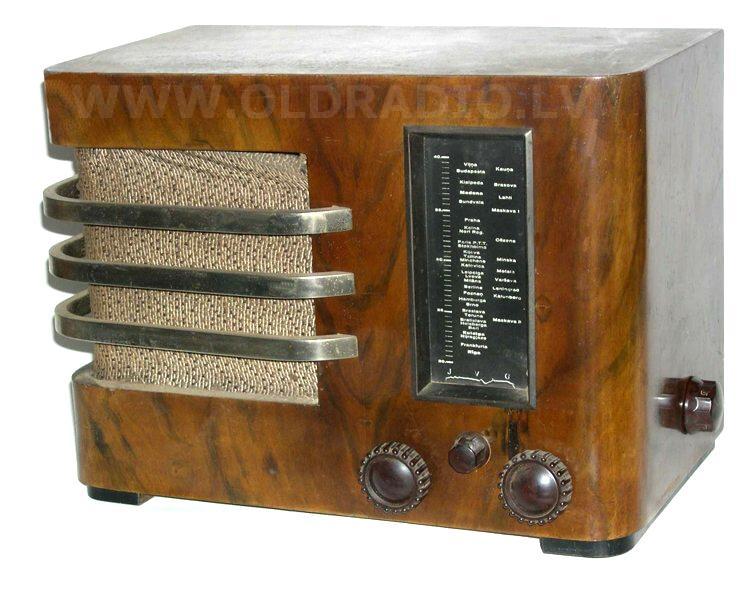

Неопознанные аппараты

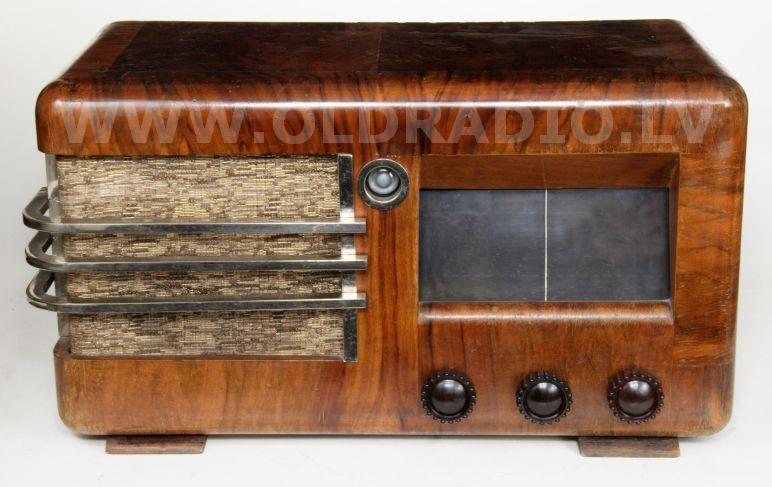

неизвестный N1 неизвестный N2

нажать  для увеличения  ( фото А. Брикманиса )



Аппарат, видимый на левом фото ( неизвестный N1 ) , представляет собой пятиламповый супергетеродин на лампах «красной» серии Philips EK3, EBF2, EFM1, EL3N, AZ1.

Датировать этот аппарат, следуя дизайну и типам примененных ламп можно примерно 1938 – 1940-м годом.

Второй приемник ( неизвестный N2 ) – более интересный, если можно так выразиться. Представляет собой 3-х ламповый приемник прямого усиления со сверхрегенератором, собранный на лампах «цифровой» серии Philips E446, E446H и кенотроне 1805. Если осуществлять датировку аппарата по типам ламп, то, самая поздняя дата выпуска могла бы быть 1935-й год. Но дизайн аппарата и, главное, шкала с нанесенными названиями станций говорит о более поздней дате выпуска – самое раннее – 1937-й год. В 1935-м году на таких, относительно дешевых аппаратах, применялась, практически во всем мире, конструкция шкалы с условной градуировкой и маленького размера, «окошком».

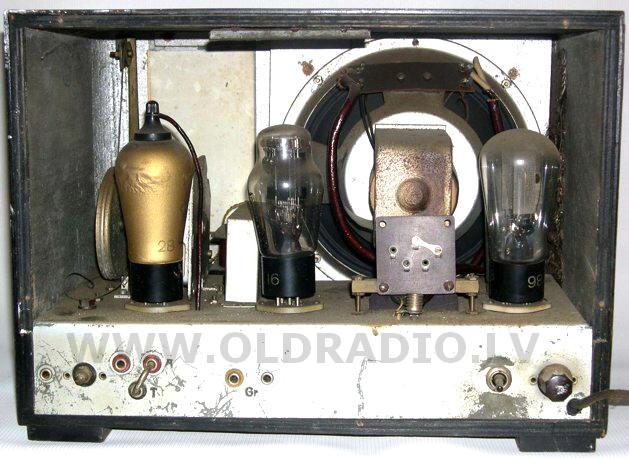

Неопознанные аппараты

нажать  для увеличения ,  фото А. Брикманиса и С.Давидчик

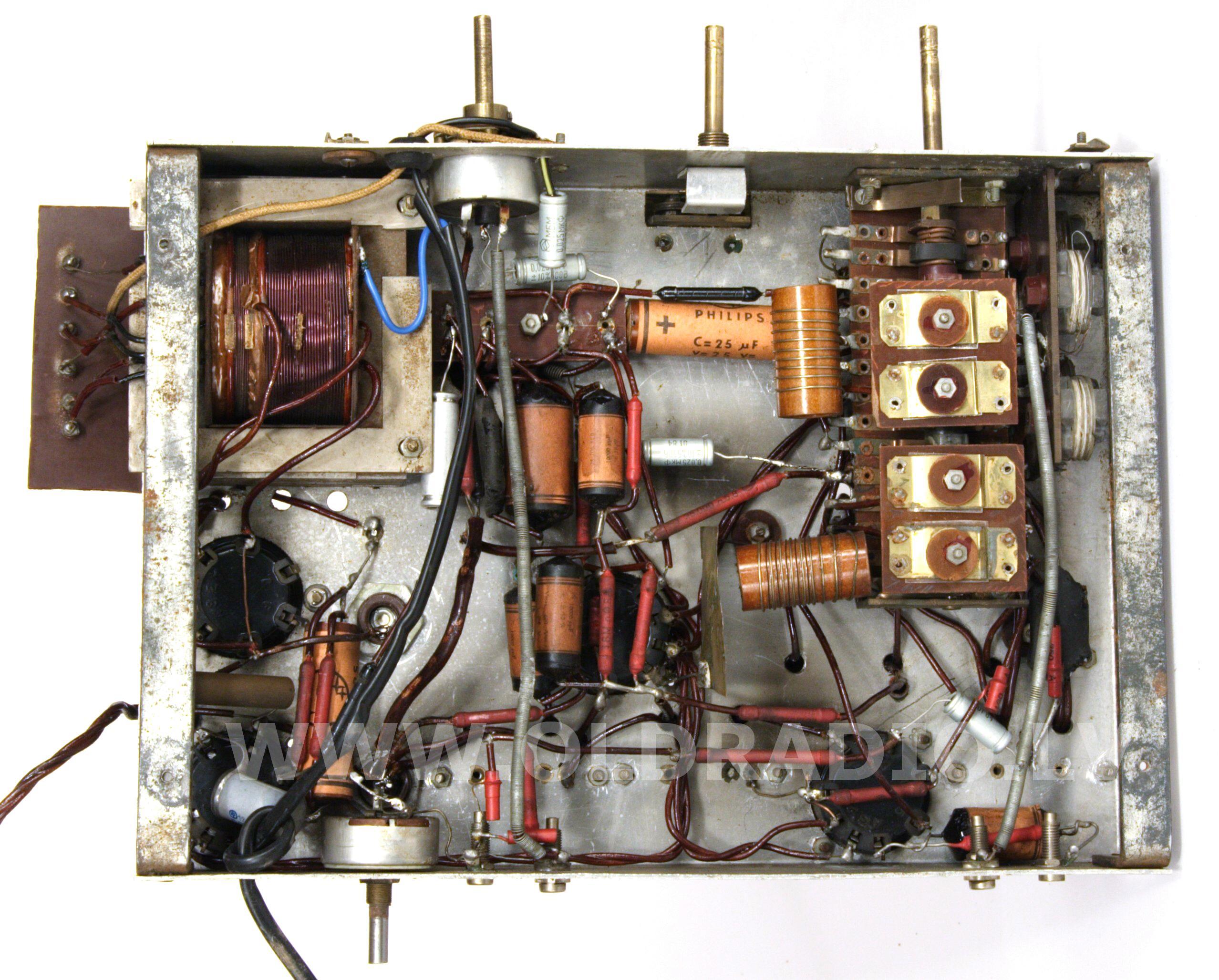

 Монтаж обоих аппаратов и  компоновка шасси.

Наибольший интерес представляют монтаж обоих аппаратов и общая компоновка шасси. О «близком родстве» с производственными принципами фирмы «Foto – Radio – Centrāle A. Leibovic» говорит, в первую очередь, конструкция механизма и освещения шкалы; так же смонтирована шкала, к примеру, в радиоприемниках Лейбовица «Dzintars» 37/38 и «Dzintars» 38.

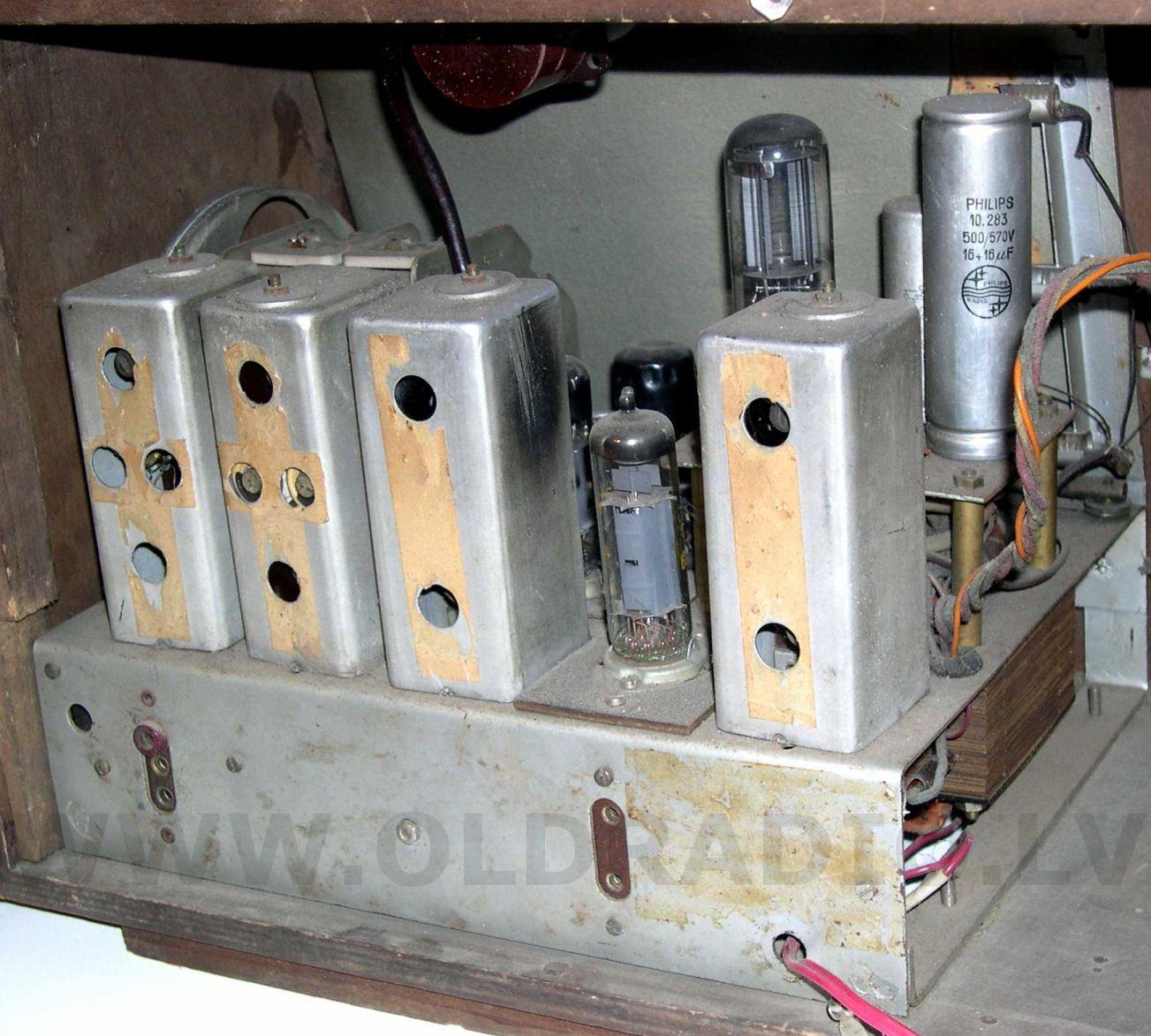

  Шасси аппарата ТМ653 производства  Лейбовица

Хорошо видны экраны контуров прямоугольной формы и способ крепления силового трансформатора , которые были характерны для фото-радио-централи Абрама Лейбовица .



 Во вторых, крепление силового трансформатора в «подвале» шасси как, практически, у всех аппаратов фирмы. Вместе с тем, есть и довольно значительные детали, не характерные для фирмы А. Лейбовица – это конструкция металлических экранов высокочастотных контуров.  У  фирмы «Foto – Radio – Centrāle A. Leibovic»  они имеют прямоугольную форму, здесь же мы видим круглые экраны.

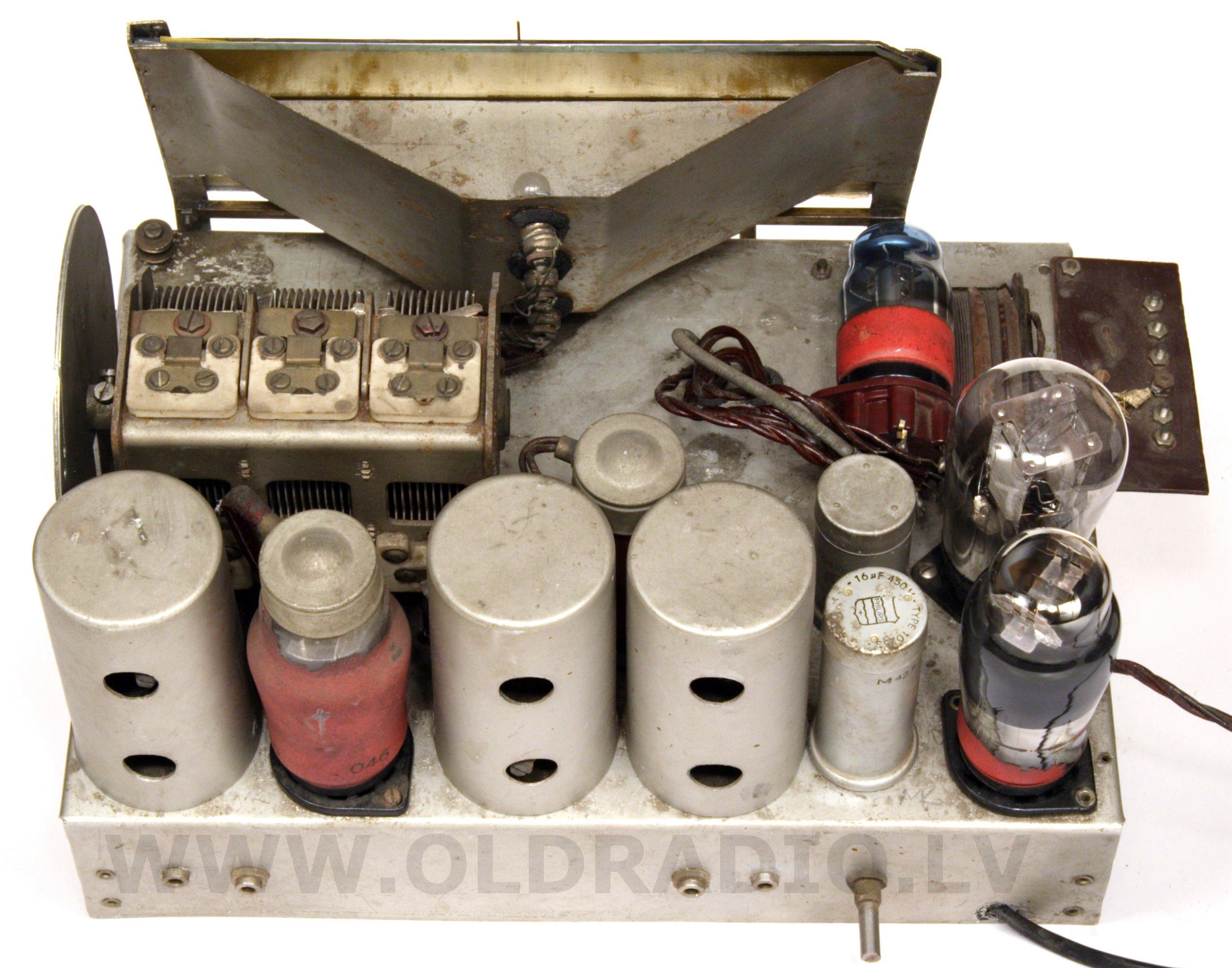

Неизвестный N1.  Вид на шасси.

нажать  для увеличения  ( фото А. Брикманиса )



О «родстве» двух этих аппаратов говорит конструкция лепесткового переключателя диапазонов с эксцентриками и примененные громкоговорители.

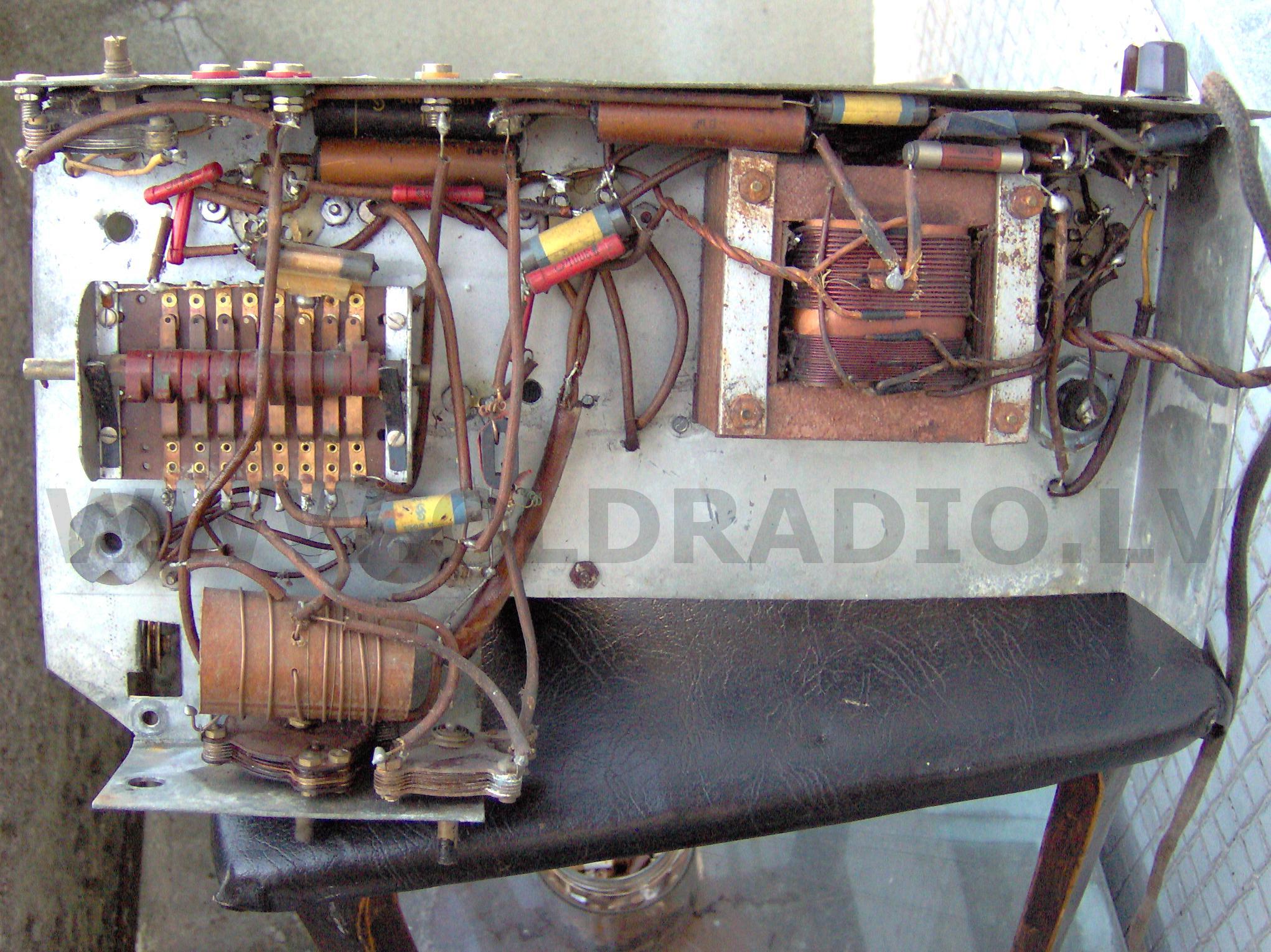

  Неизвестный N2 . " Подвал " шасси.

нажать  для увеличения  ( фото С.Давидчик  )



Но громкоговорители обоих неизвестных аппаратов, столь похожие, можно сказать, одинаковые, разительно отличаются от применяемых на фирме «AL».

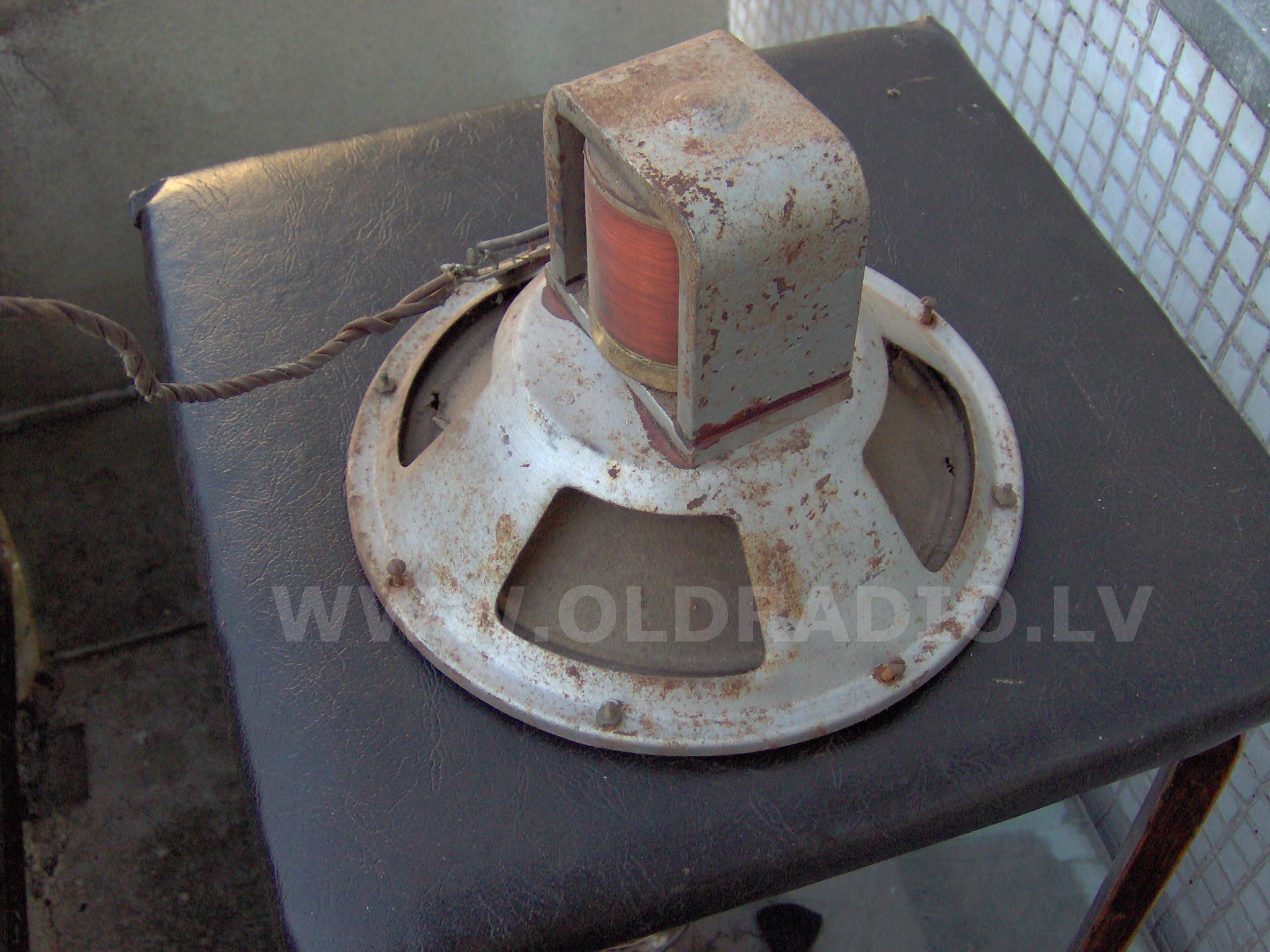

Фото громкоговорителей обеих аппаратов.

неизвестный N1 неизвестный N1

нажать на фото для увеличения



На супергетеродинном аппарате установлены ламповые панельки, причем, установленные при сборке, а не при последующем ремонте, частью, с клеймом «AL», частью, без обозначений производителя.

Так же, ручки настройки полностью соответствуют, применяемым, на фирме Лебовица, хотя, это вряд ли, с одной стороны, что либо может доказывать – ручки могли быть установлены при последующем ремонте. С другой стороны, оба столь похожих аппарата имеют одинаковые ручки…

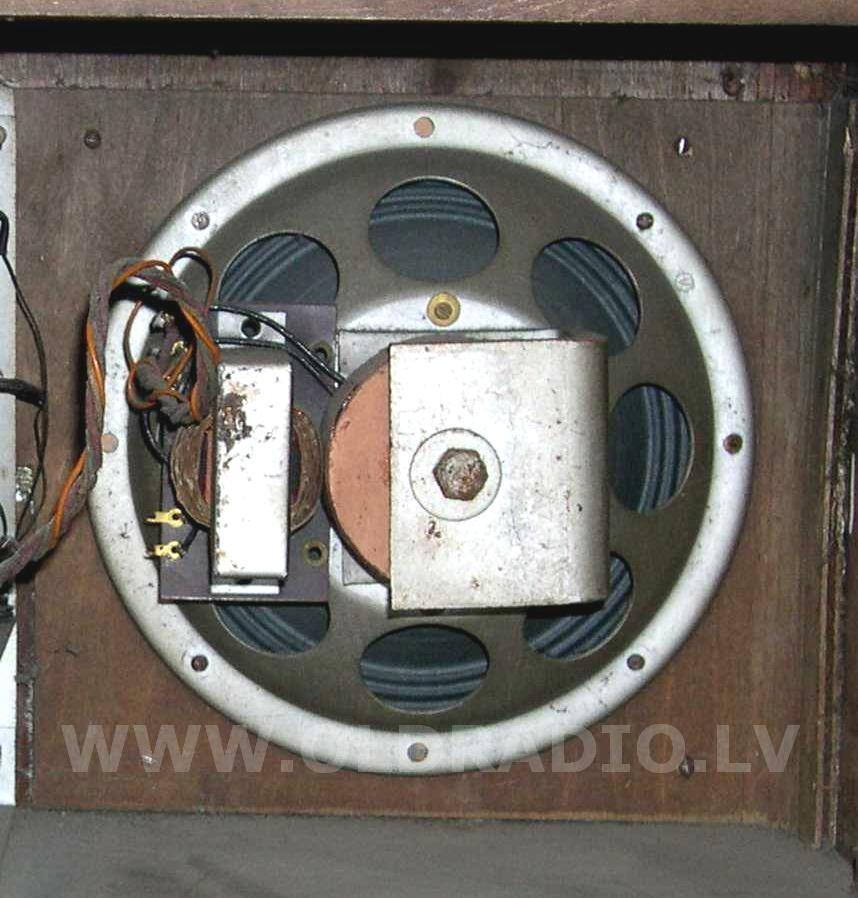

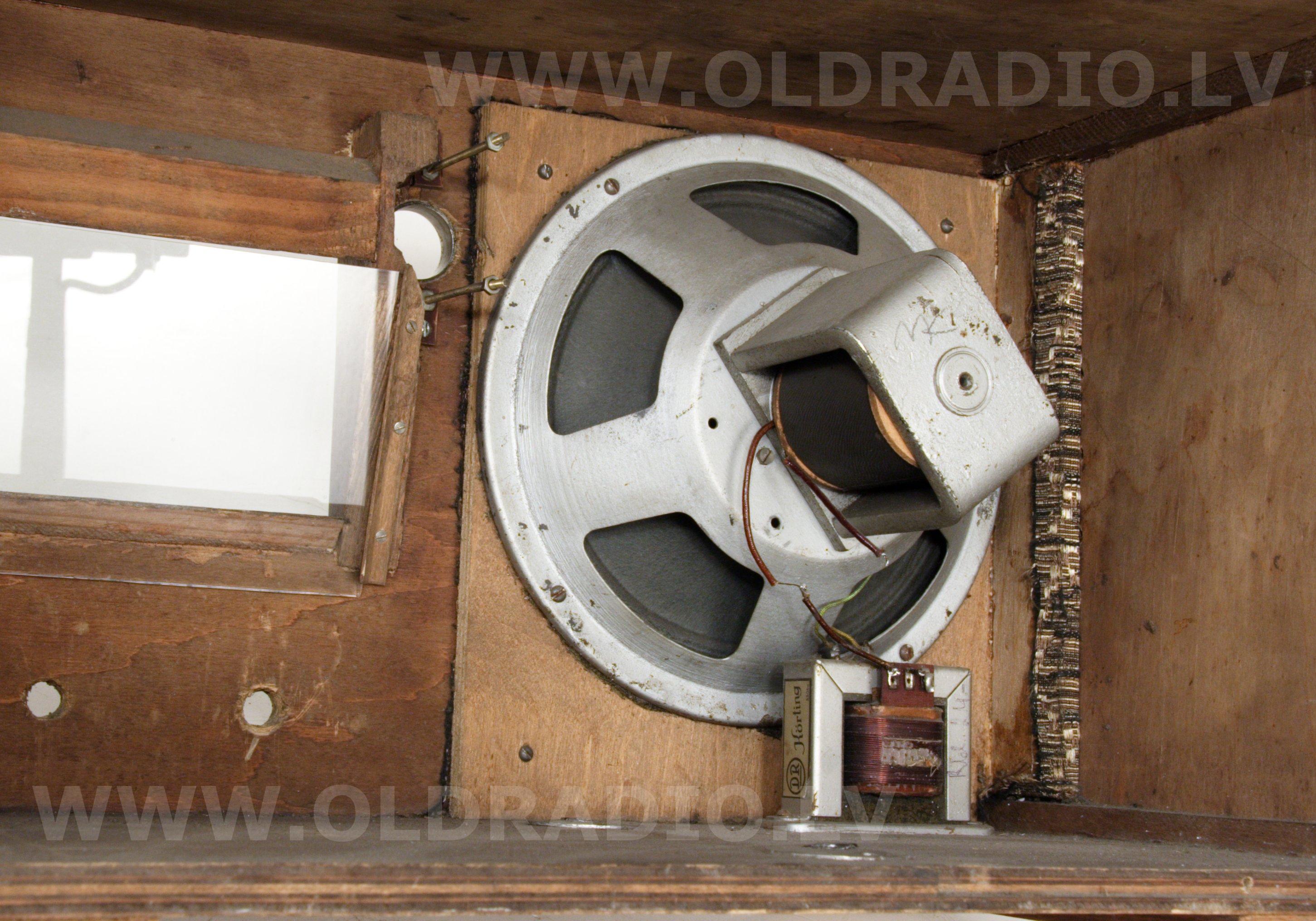

    Громкоговоритель TM653 A. Лейбовица

Форма отверстий корзины характерна для всех       аппаратов фирмы «Foto – radio – Centrāle A. Leibovic»



Внимательно исследовав шасси, корпуса и шкалы представленных аппаратов, не было найдено никаких следов фирменной наклейки или эмблемы, которая могла быть, по различным причинам, удалена владельцем. На фирме Лейбовица маркировали ВСЕ детали, произведенные на собственном предприятии.



!!!  Просьба помочь информацией  !!!

Сейчас собирание старого радио становится все более популярным и в Латвии, и во всем мире. Среди людей, просто следующих моде, появляются люди, по настоящему «заболевшие» этим благородным делом.  Обращаемся  к этим людям:

МОЖЕТ, КТО ТО, САМ ТОГО НЕ ВЕДАЯ, ОБЛАДАЕТ ИНФОРМАЦИЕЙ О ПРОИЗВОДИТЕЛЕ ИЛИ ПРОИЗВОДИТЕЛЯХ ЭТИХ АППАРАТОВ В ЛАТВИИ? ИМЕЕТ РЕКЛАМНЫЕ ПРОСПЕКТЫ ИЛИ, ЧТО БЫЛО БЫ БОЛЬШОЙ УДАЧЕЙ, ВЛАДЕЕТ ТАКИМИ ЖЕ АППАРАТАМИ С СОХРАНИВШИМИСЯ ЗАДНИМИ СТЕНКАМИ, НА КОТОРЫХ УКАЗАНА ФИРМА, ВЫПУСТИВШАЯ ИХ  И ВНЕСЁТ ЯСНОСТЬ В ЭТОТ, НЕ ДАЮЩИЙ НАМ ПОКОЯ, ВОПРОС.



О аппарате прямого усиления (неизвестный N2) можно было бы предположить, что он, все же, выпущен был фирмой «AL», дабы реализовать запасы «вышедших из моды» ламп, ибо в конце 30-х годов типы ламп менялись и дополнялись почти ежегодно и лампы «цифровой» серии уже не были столь востребованы, поскольку потребители стремились поменять свои приемники на новые модели, естественно, собранные на новых типах ламп. Учитывая, что лампы стоили в то время очень дорого, десятки латов, такой коммерческий ход был оправдан.

Но объяснить появление безымянного  супергетеродина (неизвестный N1) на вполне современных для того времени лампах на фирме «AL» таким образом не удаётся.



Благодарность за помощь !

ВЫРАЖАЮ ПРИЗНАТЕЛЬНОСТЬ ГЛУБОКОУВАЖАЕМОМУ  АТИСУ БРИКМАНИСУ ЗА ПРЕДОСТАВЛЕННЫЕ ФОТОГРАФИИ И ДРУЖЕСКУЮ ПОМОЩЬ В НАПИСАНИИ ЭТОЙ, ПРЕДЫДУЩИХ И , НАДЕЮСЬ , ЧТО И ПОСЛЕДУЮЩИХ СТАТЕЙ ПО ИСТОРИИ РАДИОПРОМЫШЛЕННОСТИ ВРЕМЕН ПЕРВОЙ ЛАТВИЙСКОЙ РЕСПУБЛИКИ.

С.Давидчик
