Публикую фотки одного из самых первых вэфовских батарейных радиоприемников VEFAR 2BD/34, которые любезно нам предоставил Juris Galejs. Этот очень простейший по своей конструкции радиоаппарат прямого усиления производился в 1933/34 году используя в своей схеме работу двух радиоламп  ER232, ER233. Радиопремник питается от двух батарей напряжением в 2 вольта и 100 вольт.

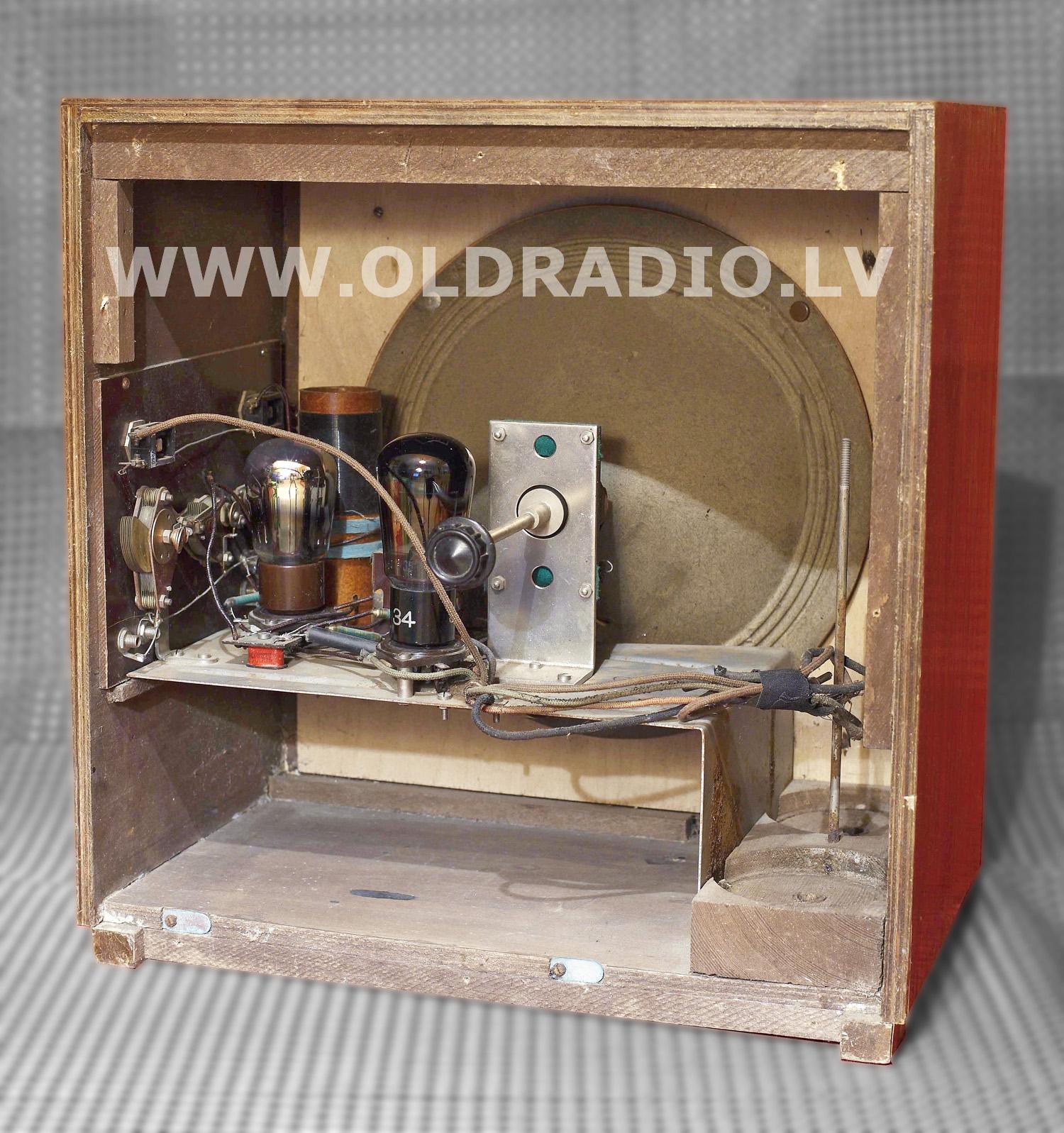

Внутри корпуса радиоприемника предусмотрены специальные места для установки всех нужных для работы радиоприемника батарей: сто вольтовая анодная батарея задвигается в пространство под шасси, а накал радиоламп обеспечивают две цилиндрической формы батареи, которые устанавливаются в специальные пазы внутри корпуса справа и жестко фиксируются специально предусмотренным для этого фиксатором.

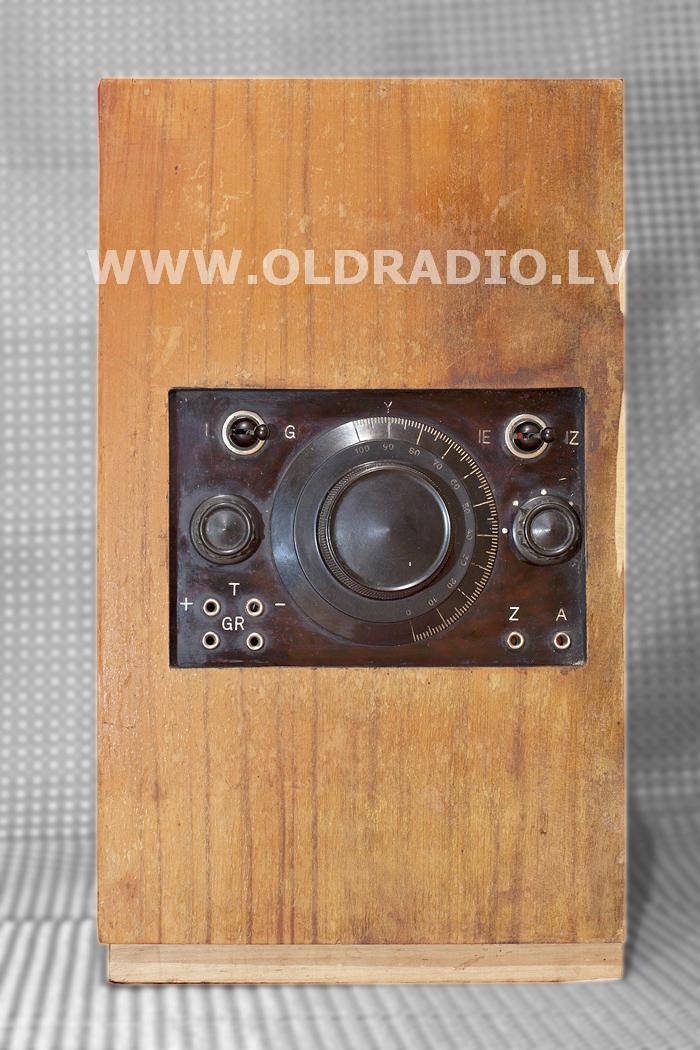

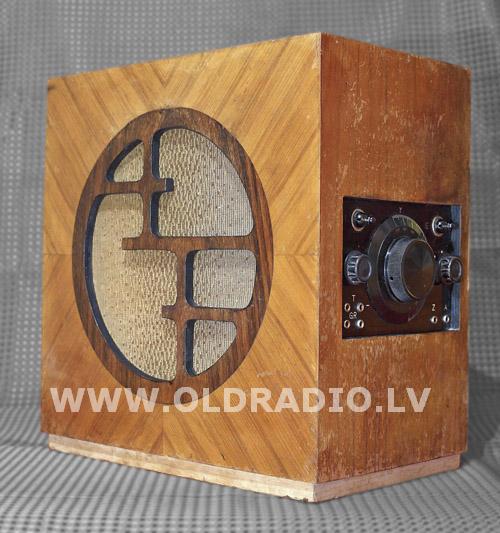

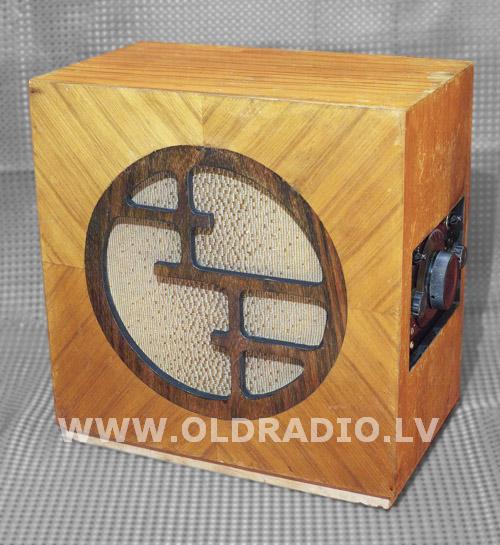

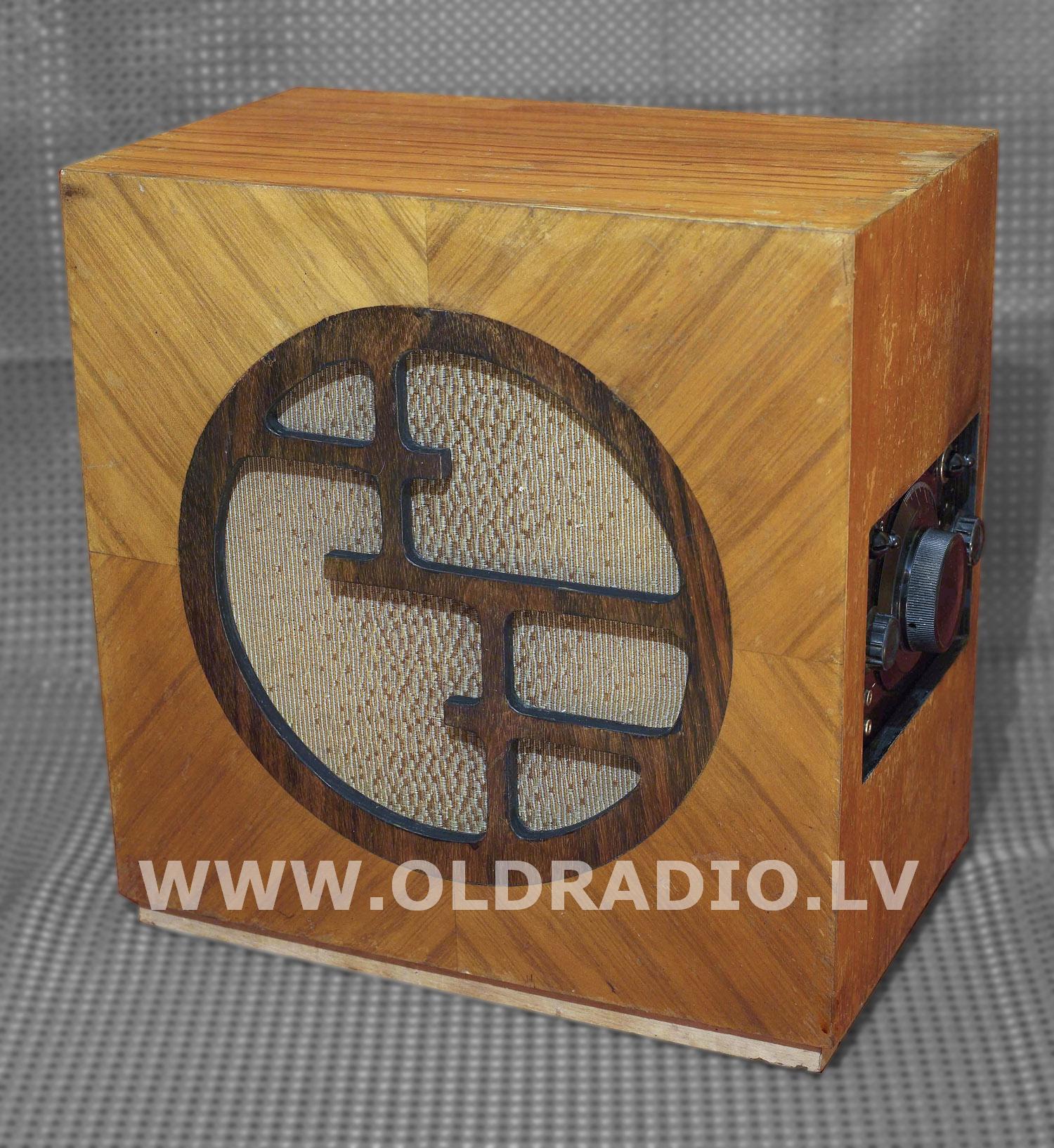

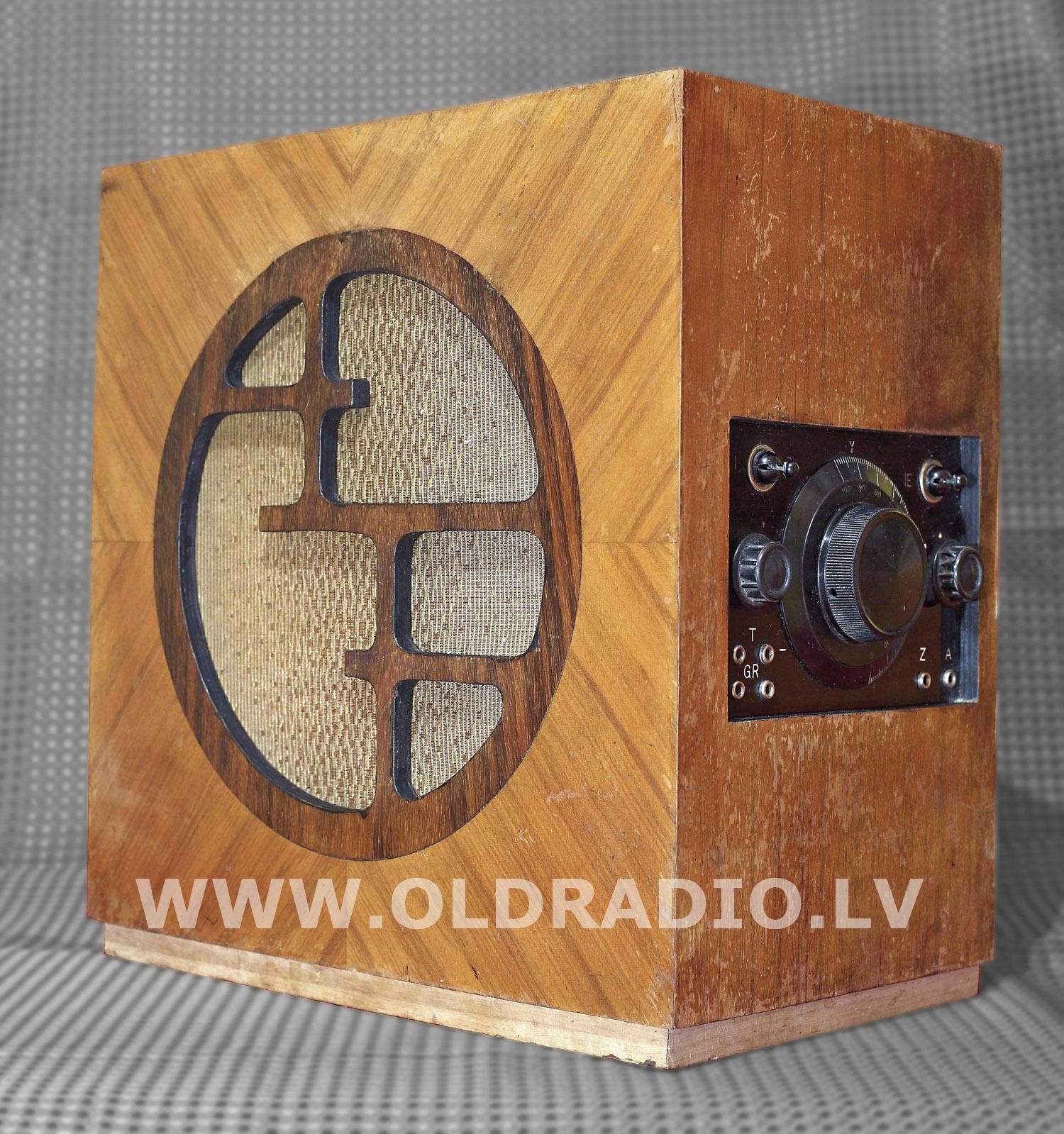

Корпус представляет из себя квадратный деревянный ящик обшитый ореховым шпоном, а по своим формам и устройству является корпусом обычного дешевого массового громкоговорителя тех лет в который просто встроили  алюминиевое шасси и собрали на нем весь монтаж радиоприемника за исключением  органов управления работой приемника, которые закреплены на боковой стенке корпуса и выведены наружу. Орнамент выпиленный на лицевой панели является фактически единственным украшением  корпуса.

 В радиоприемнике используется примитивный диффузорный электромагнитный репродуктор, где регулировка громкости производится путем вкручивания-выкручивания специальной ручки , которая находится с задней стороны аппарата и управляет передачей колебаний с электромагнитных катушек через специальную иглу на конический бумажный диффузор .
