Радиоприёмник СВД-М (1937–1938)
СВД-М — одна из наиболее интересных и сегодня сравнительно редких моделей советских довоенных радиоприёмников. Выпускавшийся Александровским радиозаводом №3 в 1937–1938 годах, этот аппарат стал переходной моделью между первым СВД и более совершенным СВД-9. Именно на СВД-М советские инженеры продолжили отходить от первоначальной американской конструкции, создавая собственные технические решения и постепенно формируя самостоятельную школу советского радиостроения.
По сравнению с первым СВД модернизированный приёмник отличался улучшенной схемой, более высокой надёжностью и рядом конструктивных изменений. Сегодня СВД-М представляет большой интерес для коллекционеров, поскольку выпускался сравнительно недолго и встречается значительно реже более позднего СВД-9.
История создания
История семейства СВД началась в 1936 году после освоения в СССР производства радиоприёмника, разработанного на основе американской конструкции фирмы RCA. Однако уже в процессе выпуска советские инженеры начали постепенно перерабатывать аппарат, адаптируя его к отечественным технологиям производства и элементной базе.
Следующим этапом развития стал СВД-М. Несмотря на внешнее сходство с предшественником, конструкция была заметно модернизирована. Были изменены отдельные электрические узлы, улучшена механическая часть, повышена технологичность производства и надёжность работы. Именно опыт, полученный при создании СВД-М, впоследствии лёг в основу разработки знаменитого СВД-9.
Конструкция

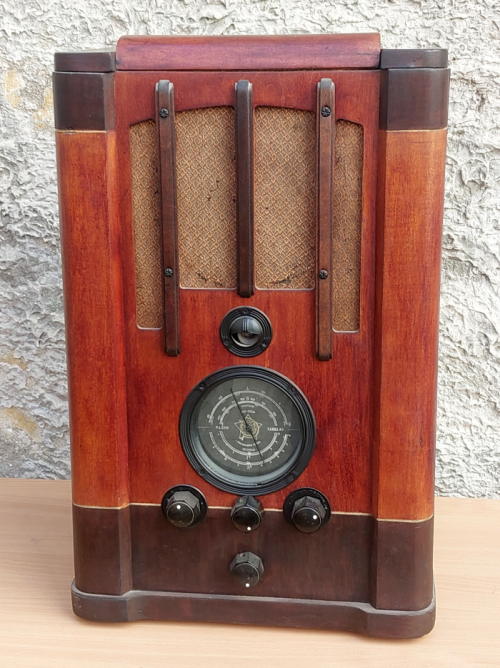

СВД-М выполнен в высоком деревянном корпусе, облицованном натуральным шпоном различных пород древесины. Вертикальная компоновка корпуса, широкие боковые стойки и три декоративные вертикальные накладки на передней панели делают его одним из самых узнаваемых советских радиоприёмников конца 1930-х годов.

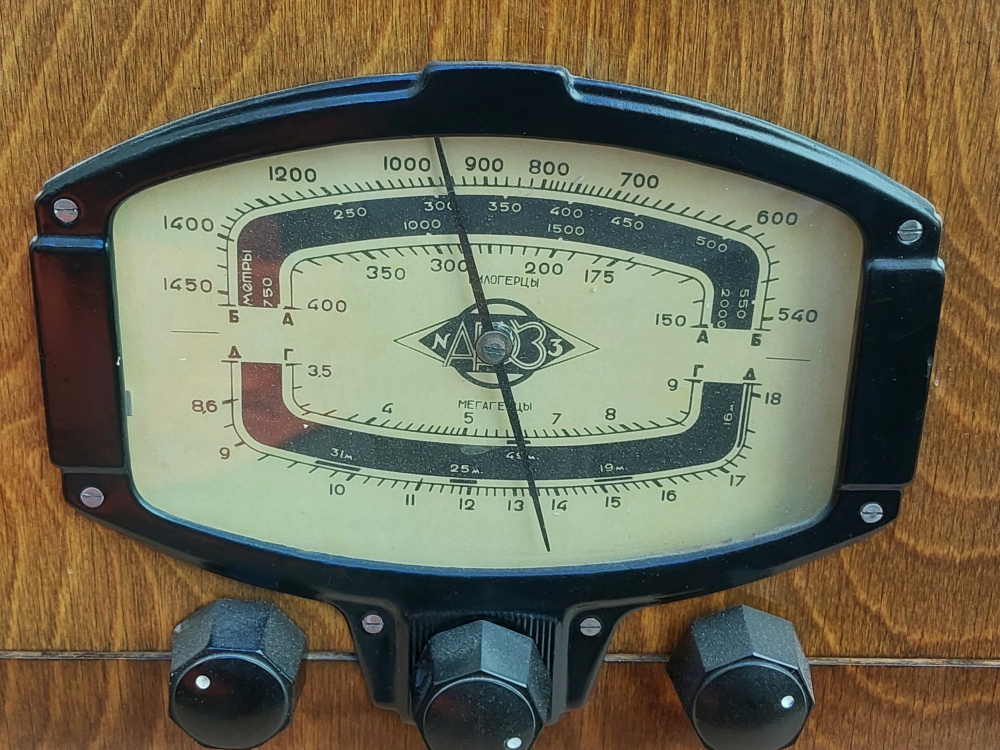

В центре панели расположена круглая многодиапазонная шкала настройки с логотипом СВД. Над ней установлен оптический индикатор настройки — знаменитый «магический глаз», который значительно облегчал точную настройку на радиостанции и в то время считался признаком радиоприёмника высокого класса.
Все органы управления удобно расположены на передней панели. Верхние ручки служат для настройки, переключения диапазонов и регулировки громкости, нижняя используется для включения питания и регулировки тембра звучания.
Технические особенности
СВД-М представляет собой девятиламповый всеволновый супергетеродин, рассчитанный на приём длинных, средних и коротких волн. Для конца 1930-х годов аппарат обладал высокой чувствительностью, хорошей избирательностью и отличным качеством звучания.
Благодаря двухтактному усилителю низкой частоты и крупному электродинамическому громкоговорителю приёмник обеспечивал насыщенное и чистое звучание, что сделало его одним из лучших советских бытовых аппаратов своего времени.
Набор радиоламп:
6А7 — преобразователь частоты;
6К7 — усилитель высокой частоты;
6К7 — усилитель промежуточной частоты;
75 — детектор и предварительный усилитель низкой частоты;
42 — выходной усилитель;
42 — выходной усилитель;
80 — кенотрон выпрямителя;
6Е5 — оптический индикатор настройки.
Наш экземпляр

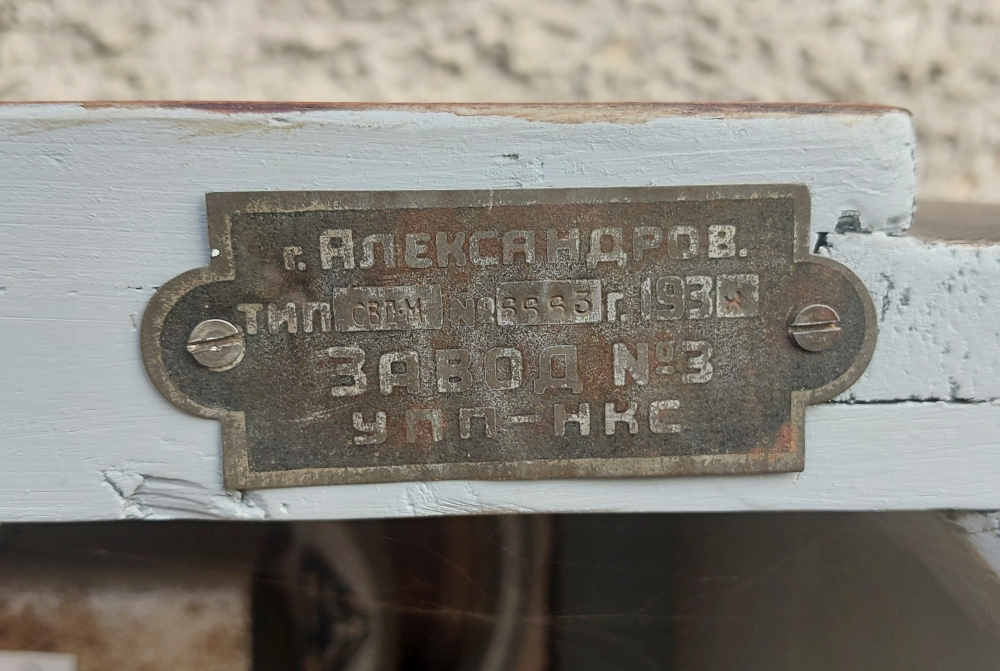

Представленный в нашей коллекции СВД-М был выпущен в 1938 году, что подтверждает сохранившаяся заводская табличка Александровского радиозавода №3. Несмотря на почти девяностолетний возраст, радиоприёмник хорошо сохранился и до наших дней дошёл практически без изменений конструкции.

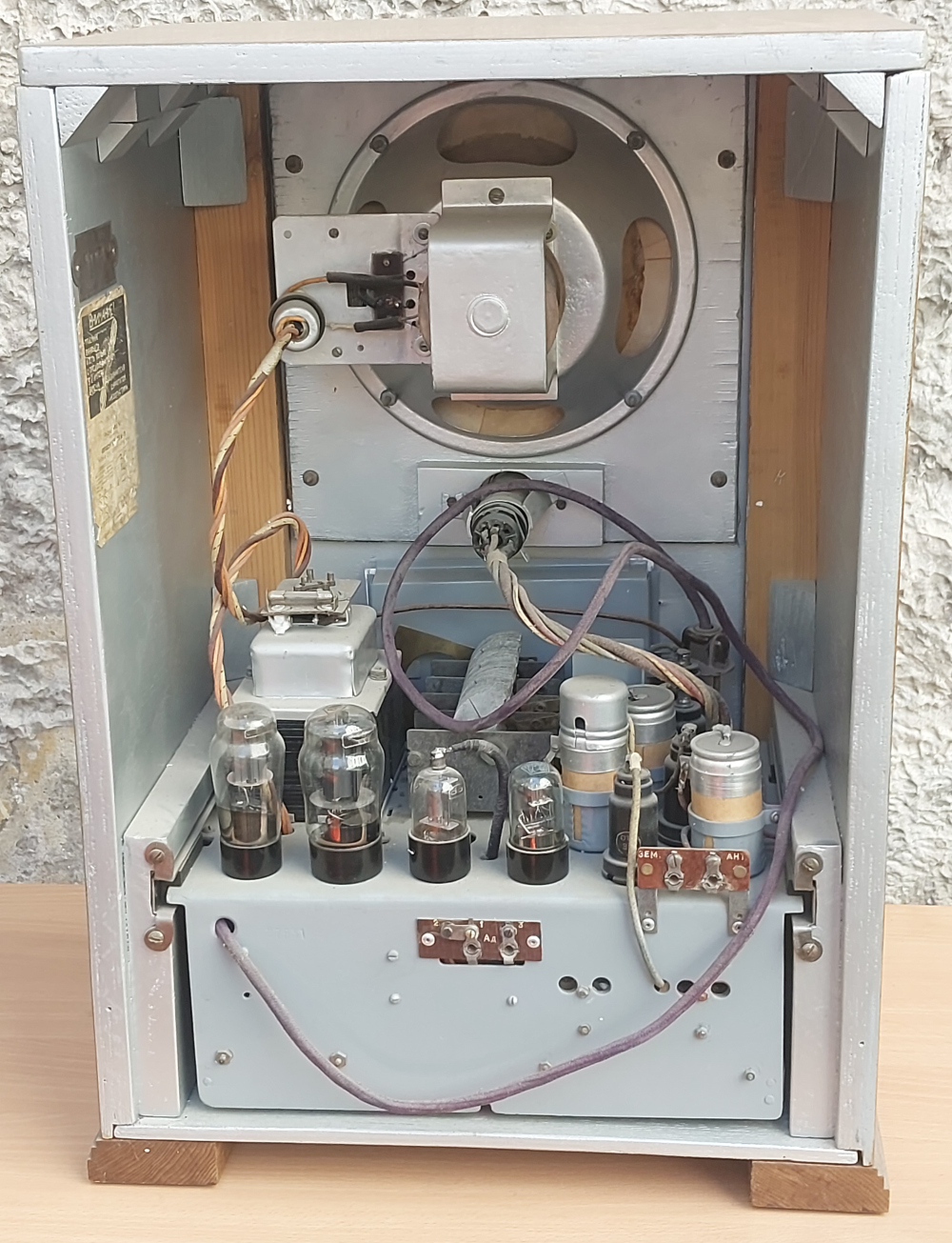

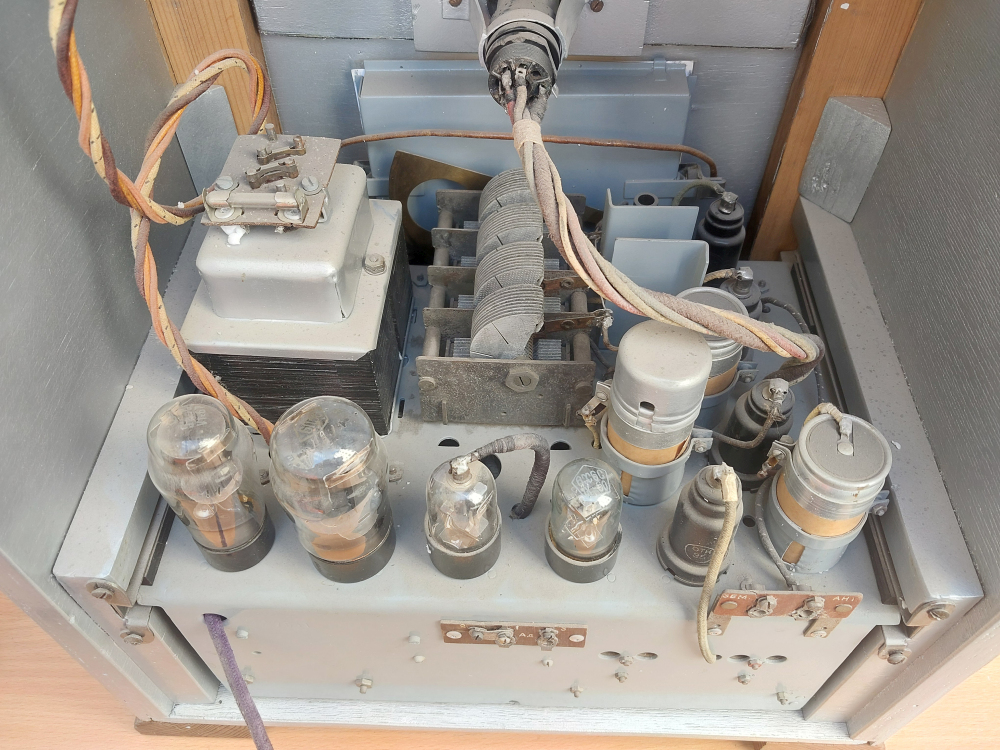

Особый интерес представляет оригинальное шасси с характерной заводской компоновкой, сохранившийся динамик, силовой трансформатор, экранные кожухи и большинство основных узлов. За годы эксплуатации часть радиоламп была заменена, что вполне естественно для техники такого возраста, однако сам аппарат сохранил свою историческую аутентичность.
Корпус радиоприёмника находится в очень хорошем состоянии. После реставрации удалось сохранить его первоначальный внешний вид, красивую текстуру натурального шпона и характерные декоративные элементы оформления. Сегодня этот СВД-М является одним из наиболее интересных представителей советского довоенного радиостроения в нашей коллекции.
Место модели в истории
СВД-М занимает особое место в истории советской радиоаппаратуры. Именно эта модель стала переходным этапом между первым лицензированным СВД и полностью переработанным СВД-9. Она хорошо показывает, как всего за несколько лет советские инженеры смогли пройти путь от освоения зарубежной конструкции до создания собственных технических решений.
Сегодня СВД-М встречается значительно реже СВД-9 и заслуженно считается одной из наиболее интересных моделей советских радиоприёмников конца 1930-х годов. Благодаря своей исторической роли, узнаваемому дизайну и сравнительно небольшому объёму выпуска этот аппарат занимает достойное место в коллекциях любителей отечественной довоенной радиоаппаратуры.
|
