VEFLUX M717 (1940)
VEFLUX M717 — один из наиболее совершенных и престижных довоенных радиоприёмников предприятия VEF. Эта модель появилась в 1940 году и относилась к серии VEFLUX — линейке аппаратов повышенного класса, предназначенных для требовательных радиолюбителей и обеспеченных покупателей. Сегодня M717 считается одной из наиболее редких и интересных моделей последних довоенных лет существования независимого латвийского VEF.
По своему уровню аппарат заметно превосходил большинство массовых моделей предприятия. Инженеры VEF стремились создать не просто бытовой радиоприёмник, а универсальный центр домашнего радиовещания с возможностью уверенного приёма станций на различных диапазонах и качественным воспроизведением звука.
История создания модели
К концу 1930-х годов завод VEF достиг вершины своего развития. Радиоприёмники предприятия экспортировались во многие страны Европы, а собственное конструкторское бюро регулярно представляло новые модели.
VEFLUX M717 не появился на пустом месте. Эта модель стала прямым продолжением популярного радиоприёмника VEFLUX M707, который несколькими годами ранее являлся одним из флагманов довоенного модельного ряда предприятия.
При сравнении двух моделей хорошо заметна их близкая конструктивная связь. VEFLUX M717 сохранил общую компоновку, многодиапазонную шкалу, оригинальную систему светового указателя настройки, построенную на перемещающейся светящейся точке, а также многие решения электрической схемы своего предшественника. Основные изменения коснулись отдельных узлов аппарата, оформления шкалы и некоторых элементов конструкции.
Фактически VEFLUX M717 можно рассматривать как дальнейшее развитие и модернизацию хорошо зарекомендовавшего себя VEFLUX M707. Именно поэтому обе модели внешне и конструктивно имеют столь много общих черт.

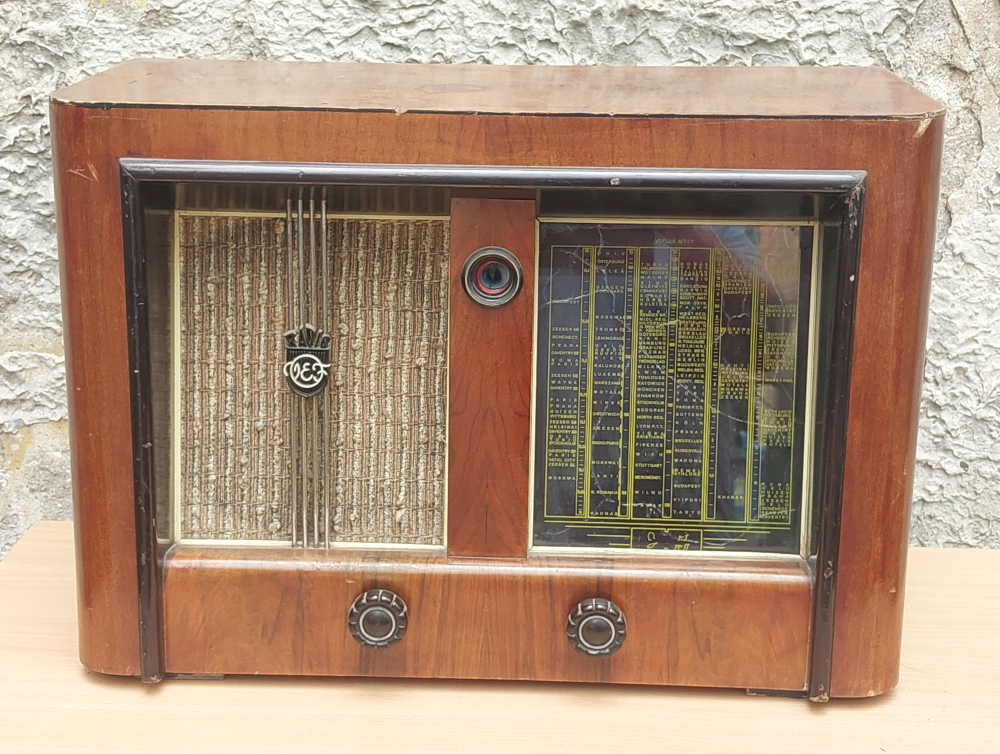

Солидный корпус и строгий дизайн
VEFLUX M717 выполнен в крупном деревянном корпусе с облицовкой натуральным шпоном. Его размеры составляют около 600 × 400 × 300 мм, а вес приближается к 20 килограммам.
В отличие от многих моделей середины 1930-х годов здесь уже практически отсутствуют декоративные элементы ар-деко. Внешний вид стал более строгим и функциональным, что хорошо соответствует промышленному дизайну начала 1940-х годов.
Несмотря на внушительные размеры, аппарат выглядит гармонично и производит впечатление дорогого и солидного изделия.

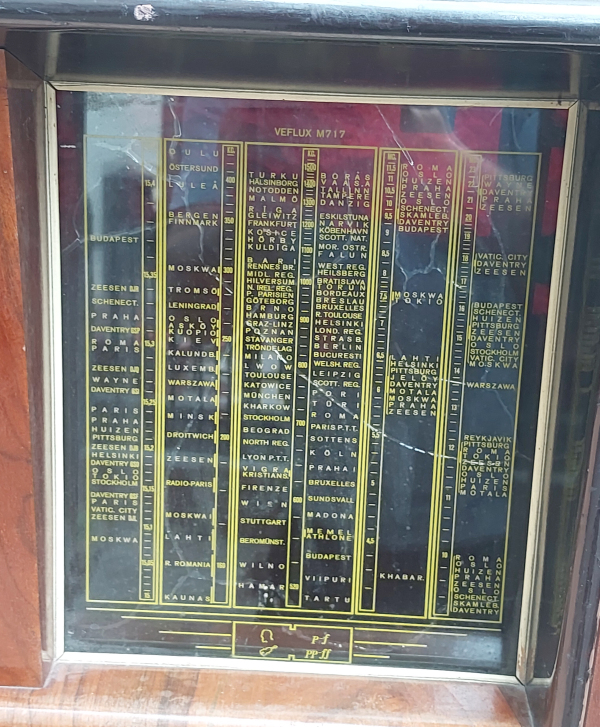

Многодиапазонная шкала
Одной из главных особенностей VEFLUX M717 является большая многодиапазонная шкала. На ней указаны десятки радиостанций Европы и мира, а также ряд американских станций, что подчёркивает серьёзные возможности коротковолнового приёма аппарата.
Для радиолюбителей конца 1930-х годов короткие волны представляли особый интерес, поскольку позволяли принимать передачи из самых удалённых стран мира. Благодаря нескольким коротковолновым диапазонам VEFLUX M717 относился к числу наиболее универсальных бытовых радиоприёмников своего времени.
Световой указатель настройки
Одной из наиболее интересных особенностей VEFLUX M717 является оригинальная система индикации настройки. В отличие от большинства радиоприёмников своего времени, где использовалась обычная механическая стрелка, в данной модели применяется специальный проекционный механизм со световым указателем.

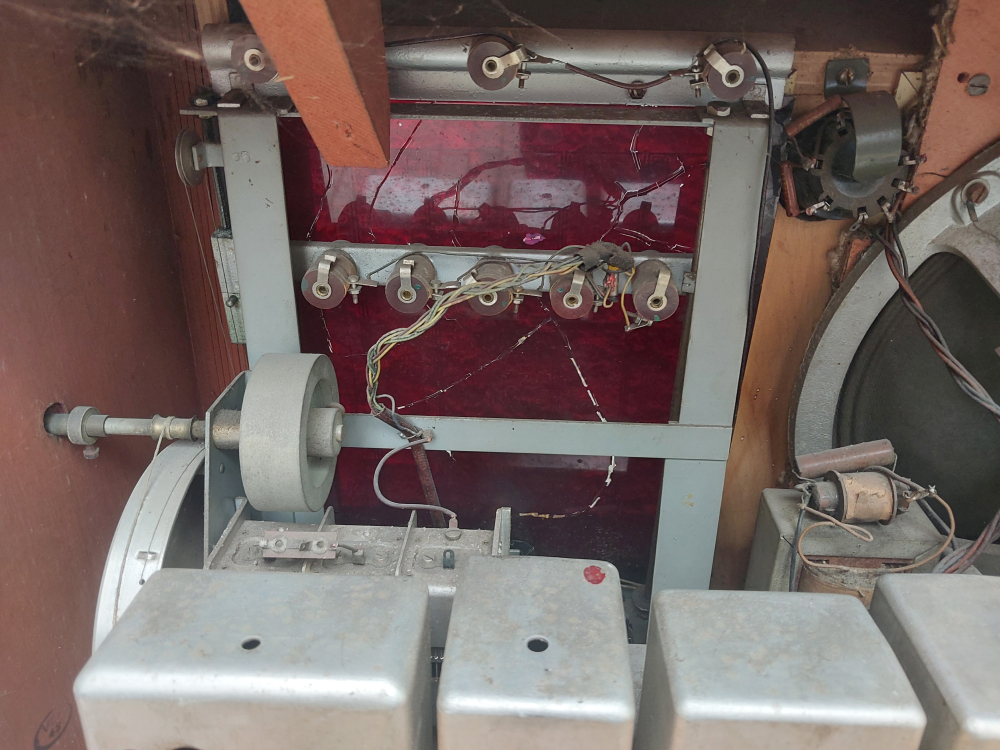

В отличие от обычной механической стрелки, положение настройки на VEFLUX M717 отображается небольшой светящейся точкой. При вращении ручки настройки специальная каретка перемещает источник света за шкалой, благодаря чему световая метка плавно движется по выбранному диапазону, указывая на название принимаемой радиостанции или города.
Во время настройки по шкале перемещается небольшая светящаяся точка, последовательно проходящая названия городов и радиостанций. Останавливаясь напротив выбранного города, она показывает текущее положение настройки. Благодаря этому шкала выглядит особенно эффектно в полумраке и является одной из самых запоминающихся особенностей VEFLUX M717.
Магический глаз
В центре передней панели расположен индикатор настройки EM4 — знаменитый «магический глаз». Во время настройки светящийся сектор изменял свою форму, помогая точно настроиться на радиостанцию.
Для аппаратов высокого класса подобное устройство уже становилось обязательным элементом оснащения и подчёркивало высокий технический уровень модели.
Конструкция и технические особенности
VEFLUX M717 представляет собой шестидиапазонный супергетеродин высокого класса.
- ECH3 — преобразователь частоты;
- EF9 — усилитель промежуточной частоты;
- EB4 — детектор и система автоматической регулировки усиления;
- EF6 — предварительный усилитель низкой частоты;
- EL6 — выходной усилитель мощности;
- EM4 — индикатор настройки;
- 80 — выпрямитель блока питания.

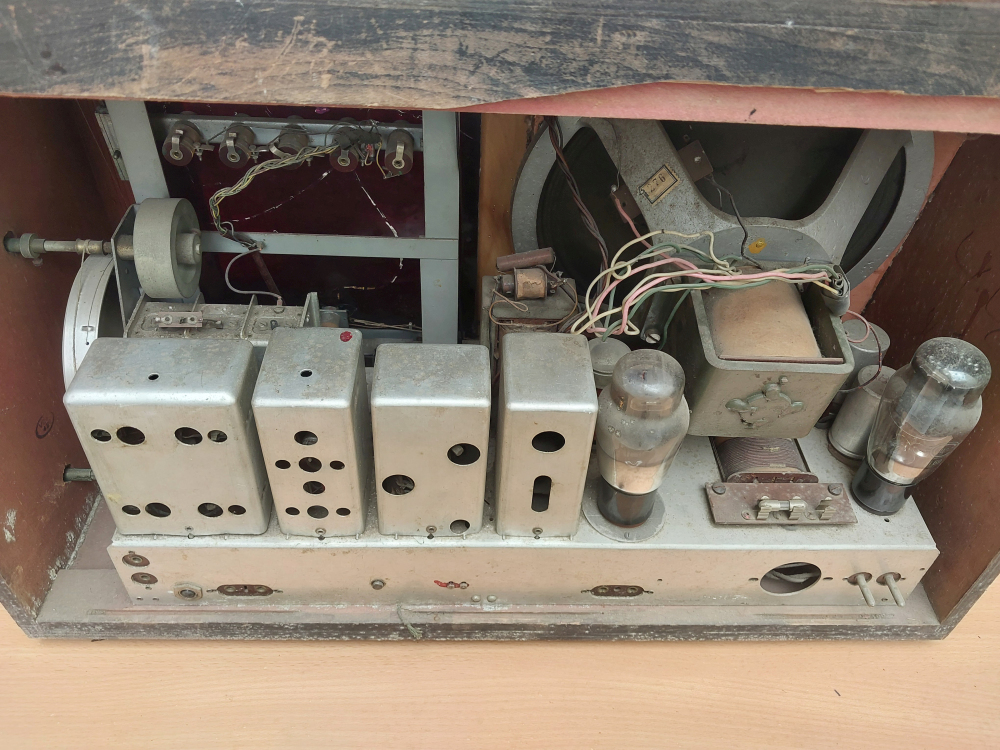

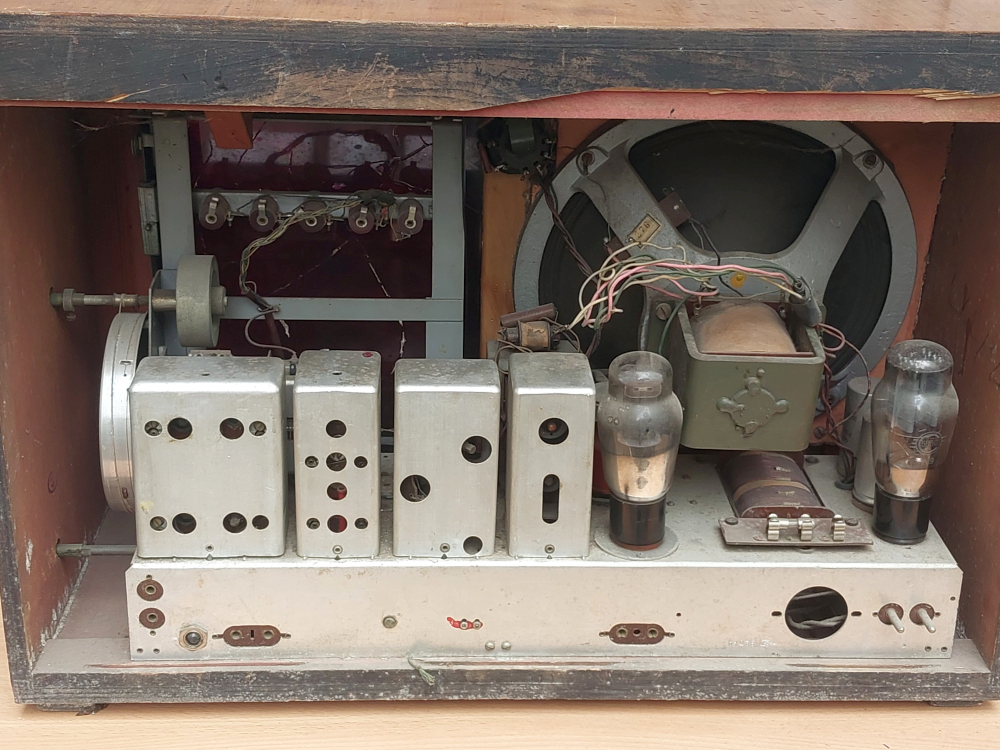

В конструкции использовано большое количество экранированных блоков, что позволяло уменьшить паразитные наводки и повысить стабильность работы приёмника на коротких волнах.
Динамический громкоговоритель
В приёмнике установлен крупный динамический громкоговоритель с электромагнитным возбуждением. Полевая обмотка динамика одновременно использовалась в системе питания аппарата, выполняя функцию фильтрующего дросселя.
Большой динамик обеспечивал насыщенное и достаточно мощное звучание, соответствующее высокому классу радиоприёмника.
Работа со звукоснимателем
На шкале предусмотрены специальные положения для подключения звукоснимателя. Это позволяло использовать VEFLUX M717 в качестве усилителя для проигрывателя грампластинок.
Таким образом аппарат становился не только радиоприёмником, но и полноценным центром домашнего прослушивания музыки.
Переключатель «Звук — Музыка»
Одной из дополнительных функций VEFLUX M717 являлся переключатель «Звук — Музыка», позволявший изменять характер звучания радиоприёмника в зависимости от типа прослушиваемой передачи.
В положении «Звук» аппарат обеспечивал более чёткое и разборчивое воспроизведение речи, что было удобно при прослушивании новостей, радиоспектаклей и информационных передач.
В положении «Музыка» изменялась частотная характеристика приёмника, благодаря чему звучание становилось более мягким и насыщенным. Этот режим лучше подходил для музыкальных программ и концертов.
Подобные переключатели встречались преимущественно в радиоприёмниках среднего и высокого класса и являлись одним из признаков технически совершенного аппарата конца 1930-х годов.
Редкая сохранность экземпляра
Представленный экземпляр сохранил многие оригинальные элементы конструкции. Особый интерес представляют оригинальная ткань громкоговорителя, заводская эмблема VEF, родная шкала, оригинальный магический глаз, заводской динамик и сохранившаяся задняя стенка с заводской маркировкой и схемой подключения.
Кроме того, на нашем экземпляре хорошо сохранился механизм светового указателя настройки, который в подобных аппаратах нередко повреждался или утрачивался в процессе ремонтов.

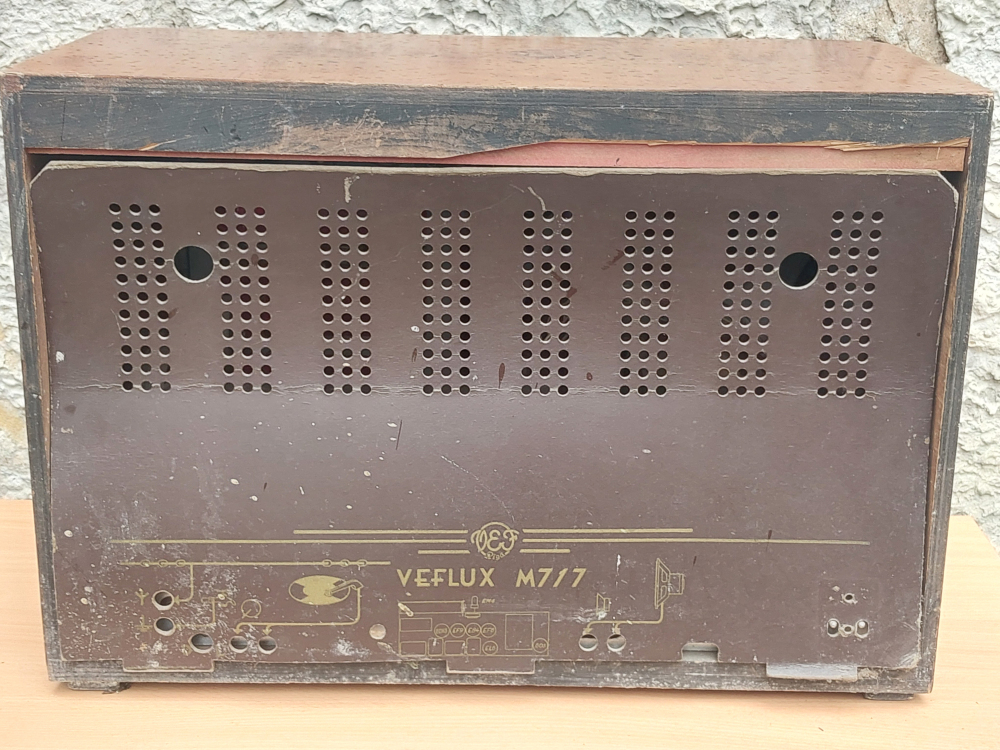

Особенно редкой находкой является оригинальная задняя стенка. У многих сохранившихся VEFLUX M717 она отсутствует, поэтому её наличие существенно повышает историческую и коллекционную ценность аппарата.
Представленный на этой странице VEFLUX M717 пока не подвергался реставрации и сохранился в том состоянии, в котором был приобретён для коллекции.
В настоящее время радиоприёмник ожидает своей очереди на восстановление. В будущем планируется проведение полной реставрации корпуса и шасси с максимально бережным сохранением оригинальных заводских деталей и внешнего облика аппарата.
Место модели в истории VEF
V EFLUX M717 относится к числу наиболее совершенных довоенных радиоприёмников предприятия VEF. Появившись в 1940 году, он стал одним из последних представителей престижной серии VEFLUX и фактически завершил развитие довоенной линейки бытовых радиоприёмников завода.
Если VEFLUX M707 считается одним из наиболее удачных радиоприёмников второй половины 1930-х годов, то VEFLUX M717 можно рассматривать как его прямое продолжение. Обе модели имеют очень схожую конструкцию, близкую компоновку шасси и одинаковый принцип работы светового указателя настройки. Благодаря этому M717 стал логичным развитием одного из лучших довоенных радиоприёмников предприятия VEF.
Модель объединила в себе современные для своего времени технические решения, многодиапазонный приём, оригинальную систему светового указателя настройки, индикатор EM4, мощный громкоговоритель и высокое качество изготовления.
По своему уровню M717 стоял выше большинства моделей серий VEFON и VEFSUPER и являлся одним из флагманов довоенного модельного ряда предприятия. После событий 1940 года развитие радиоприёмников VEF пошло уже по иному пути, поэтому VEFLUX M717 можно считать одним из последних представителей довоенной инженерной школы завода.
Сегодня эта модель представляет интерес не только как редкий коллекционный радиоприёмник, но и как один из наиболее характерных памятников латвийской радиотехнической промышленности конца 1930-х — начала 1940-х годов. Благодаря сравнительно небольшой распространённости, высокому техническому уровню и оригинальной системе индикации настройки VEFLUX M717 по праву считается одной из самых ценных и желанных моделей среди довоенных радиоприёмников VEF.
|
