VEF Super M507 — развитие нового поколения довоенных радиоприёмников VEF
В 1939 году завод VEF представил радиоприёмник VEF Super M507, ставший дальнейшим развитием модели VEF Super MD39, появившейся годом ранее. Именно MD39 впервые получил новый для предприятия дизайн с большой круглой шкалой настройки, который впоследствии стал характерной особенностью последних довоенных моделей VEF.
Сохранив удачную конструкцию своего предшественника, инженеры модернизировали аппарат, усовершенствовали отдельные узлы и применили новую элементную базу. В результате появился современный, надёжный и удобный в эксплуатации радиоприёмник, ставший одной из основных моделей VEF конца 1939 года.
Развитие модели
Несмотря на большое внешнее сходство с VEF Super MD39, модель M507 не была простым переименованием предыдущего аппарата. Конструкторы продолжили совершенствовать уже удачную конструкцию, модернизировали электрическую схему, изменили комплект применяемых радиоламп и внесли ряд конструктивных улучшений, повысивших надёжность и эксплуатационные характеристики радиоприёмника.
Работы по совершенствованию этой серии продолжались и дальше. Уже в следующем году появился VEF Super M517, ставший дальнейшим развитием M507 и получивший обновлённое оформление передней панели, а также ряд технических изменений. Таким образом, M507 занимает важное место в эволюции довоенных радиоприёмников VEF, являясь связующим звеном между моделями MD39 и M517.
Конструкция
VEF Super M507 представляет собой пятиламповый супергетеродин с питанием от сети переменного тока через силовой трансформатор. В конструкции применены современные европейские радиолампы ECH3, EF9, EBF2, EL3N и кенотрон AZ1.

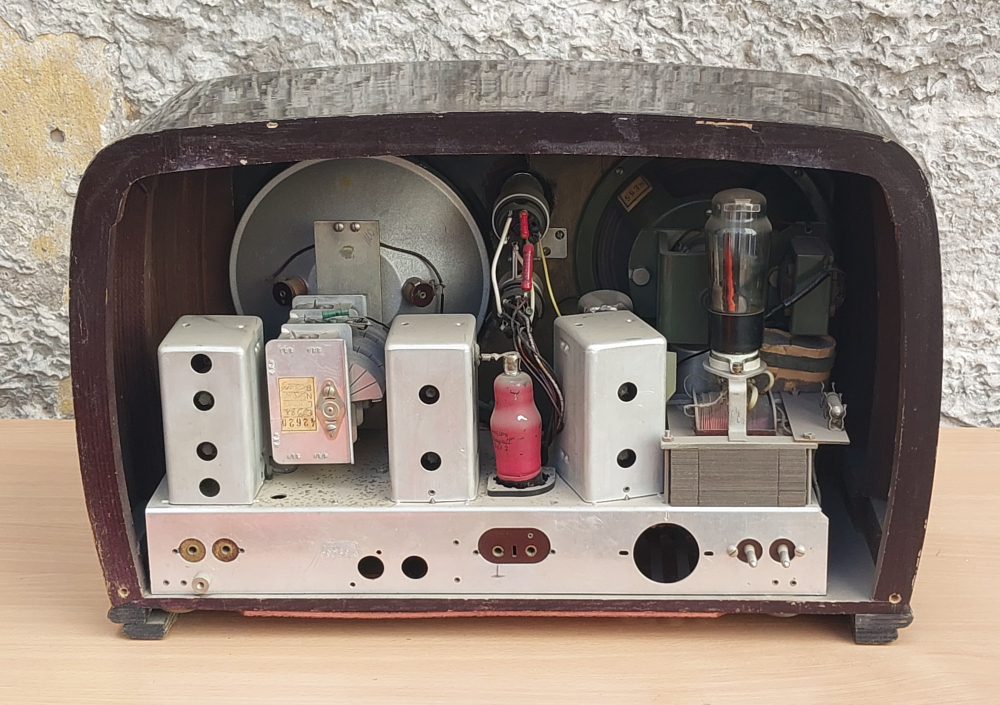

Все основные высокочастотные узлы размещены на прочном стальном шасси и закрыты алюминиевыми экранами, что уменьшало взаимные помехи между каскадами и обеспечивало стабильную работу радиоприёмника. За воспроизведение звука отвечает большой электродинамический громкоговоритель, обеспечивающий чистое и насыщенное звучание.
Как и большинство моделей VEF конца 1930-х годов, M507 отличается очень аккуратным заводским монтажом, рациональной компоновкой деталей и высоким качеством изготовления. Благодаря этому многие такие аппараты успешно работают и сегодня после проведения необходимой реставрации.
Новый стиль VEF

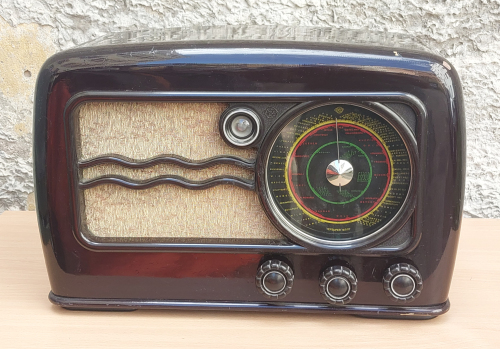

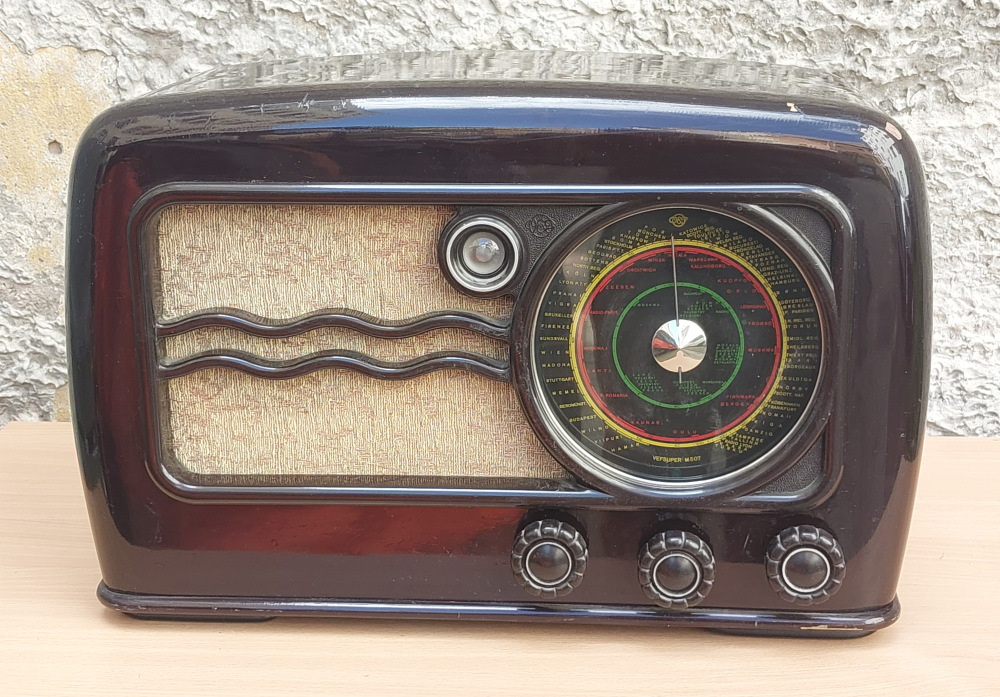

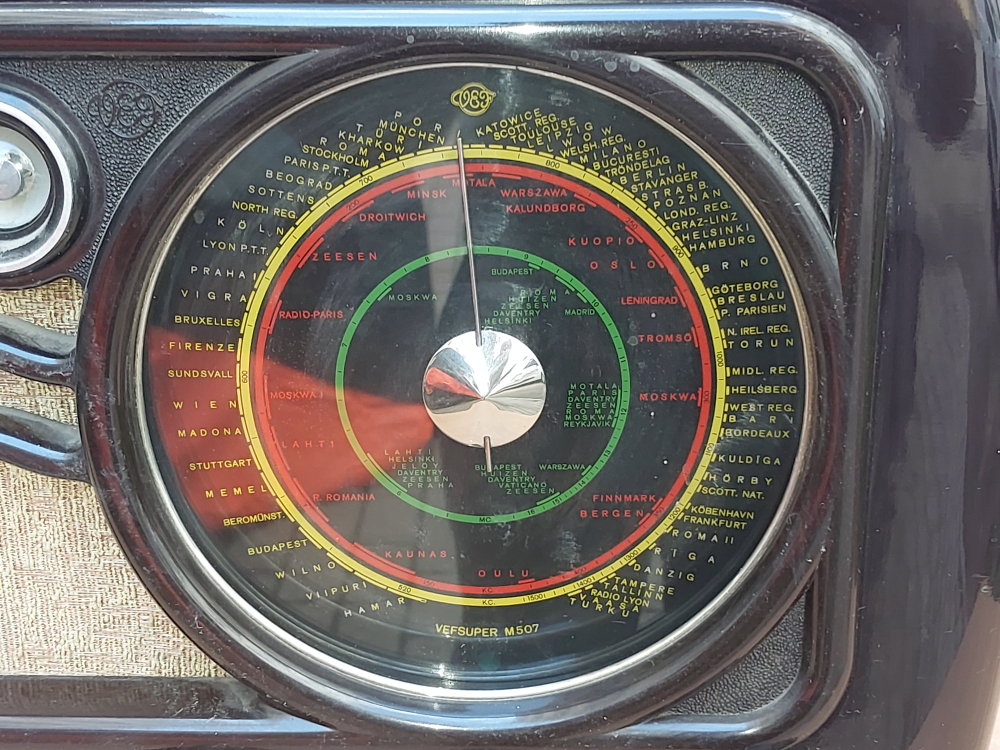

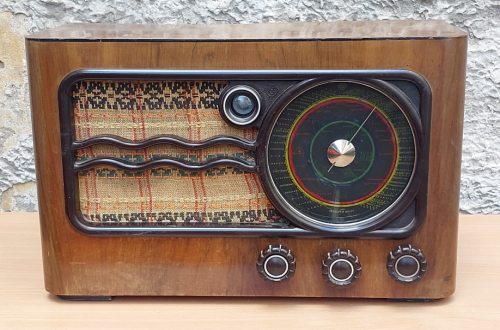

Главной особенностью VEF Super M507 стала эффектная круглая шкала настройки, ставшая одним из самых узнаваемых элементов последних довоенных радиоприёмников VEF. На ней нанесены названия многочисленных европейских радиостанций, что значительно облегчало настройку и одновременно придавало аппарату современный внешний вид.
Интересным дизайнерским решением стало цветовое обозначение диапазонов. Вместо привычных подписей использованы три концентрических кольца разных цветов, соответствующие длинным, средним и коротким волнам. Такое оформление выглядело необычно и подчёркивало современный характер модели.

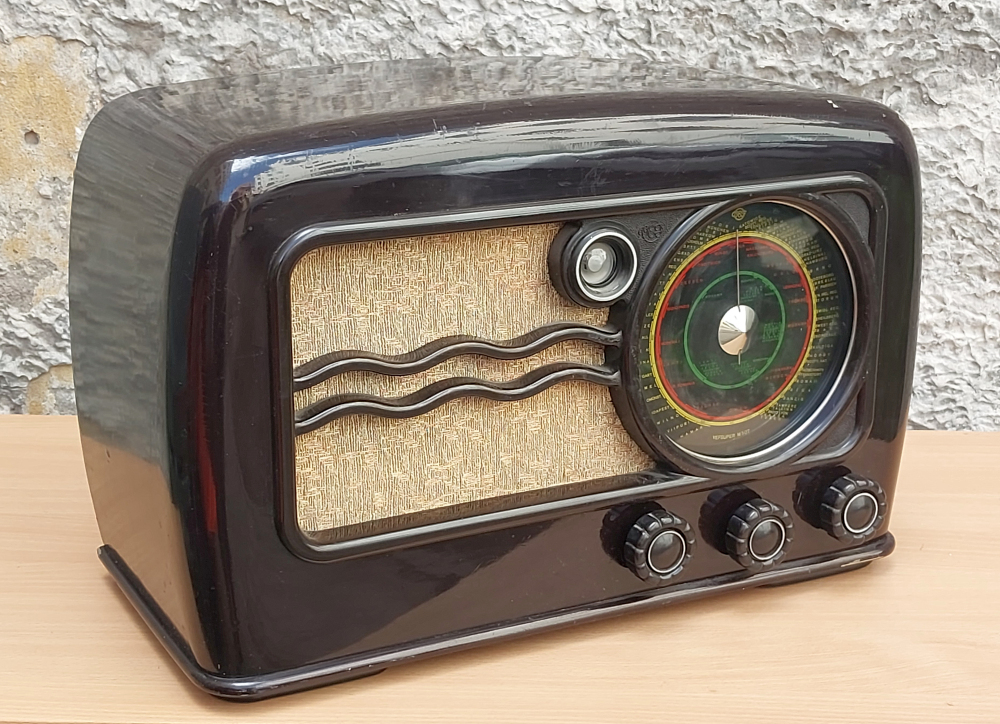

Дополняют композицию небольшое круглое окно индикатора настройки, оригинальные ручки управления характерной формы и декоративная накладка на ткани громкоговорителя, напоминающая расходящиеся радиоволны. Благодаря сочетанию этих элементов M507 и сегодня остаётся одним из самых гармоничных по дизайну радиоприёмников довоенного VEF.
Наш экземпляр
Представленный в нашей коллекции VEF Super M507 сохранился в очень хорошем оригинальном состоянии. Аппарат не подвергался серьёзным переделкам и сохранил практически все основные заводские элементы: деревянный корпус, оригинальную ткань громкоговорителя, комплект ручек, заднюю стенку с заводской маркировкой и практически полностью оригинальное шасси.

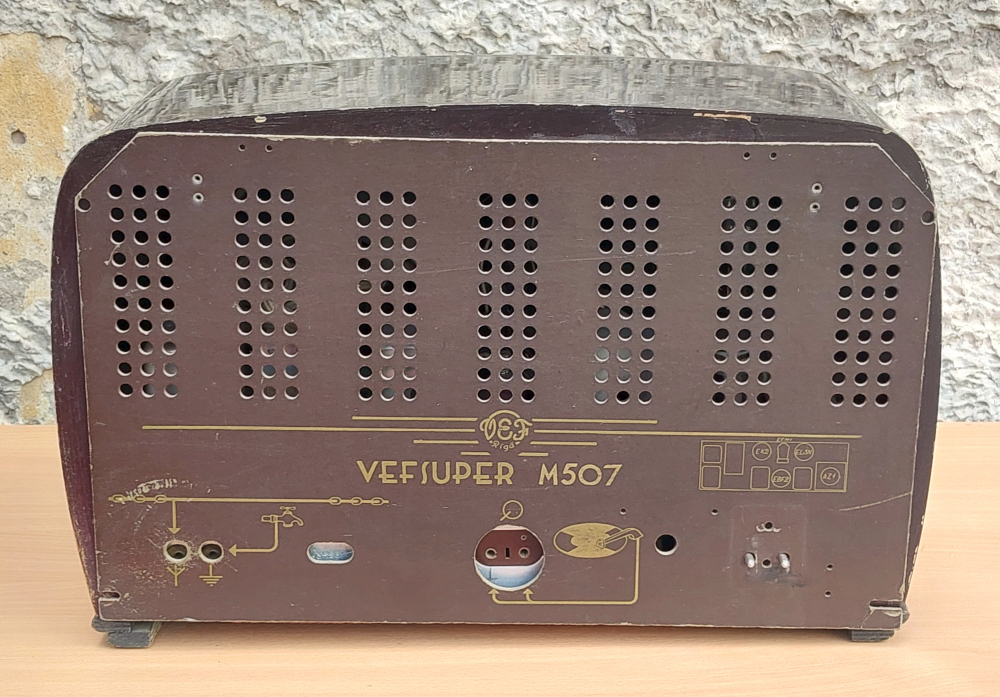

Особый интерес представляет сохранившаяся задняя крышка с заводской инструкцией по подключению антенны, схемой расположения радиоламп и фирменной маркировкой модели. Подобные детали нередко утрачивались ещё в первые послевоенные годы, поэтому их сохранность значительно повышает историческую ценность радиоприёмника.

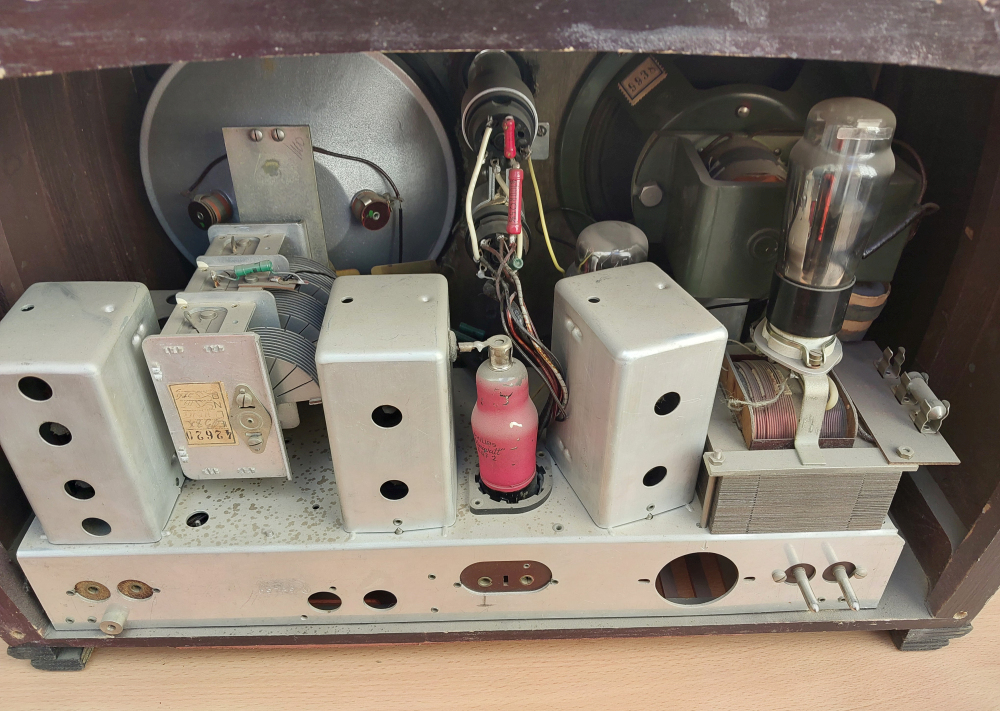

Не менее хорошо сохранилась и внутренняя часть аппарата. На шасси остались оригинальные алюминиевые экраны высокочастотных каскадов, силовой трансформатор, выходной трансформатор и динамический громкоговоритель VEF. Благодаря высокой степени сохранности этот экземпляр позволяет увидеть конструкцию практически в том виде, в каком она покинула завод в конце 1939 года.
Место модели в истории VEF
VEF Super M507 занимает особое место в истории довоенного модельного ряда предприятия. Он стал дальнейшим развитием удачной модели MD39 и одновременно послужил основой для появления VEF Super M517 — последнего представителя этого семейства, выпускавшегося уже накануне событий, навсегда изменивших историю Латвии и завода VEF.
Сегодня VEF Super M507 представляет интерес не только как достаточно редкий коллекционный аппарат, но и как один из наиболее удачных образцов латвийской бытовой радиоаппаратуры конца 1930-х годов, удачно сочетающий техническое совершенство, высокое качество изготовления и элегантный промышленный дизайн своего времени.
|
