"VEF SUPER KB416". До 1944 года завод ВЭФ успел разработать и наладить выпуск четырех моделей переносных радиоприемников (VEFSUPER KBD/39, VEFSUPER KBD/40, VEFSUPER KB416 "цивильный вариант" и VEFSUPER KB416 "военное исполнение") и для еще одной настольной батарейной модели VEF SUPER B417 был сделан транспортировочный ящик, куда можно было установить сам приемник и все нужные для его работы батареи питания.



Описываемую здесь модель VEFSUPER KB416 можно назвать "цивильным вариантом", т.к. изначально она, копируя дизайн своих "мирных" предшественниц  1939 и 1940 годов, явно разрабатывалась не для эксплуатации в условиях предстоящей войны - обклеенный кожзаменителем корпус долго не выдержал бы нахождения в условиях окопов и блиндажей, грязи и сырости. В некоторых источниках эту модель еще называют "офицерским чемоданчиком" и исходя из этого можно предположить, что радиоприемник мог распространяться среди офицеров немецкой армии и эта версия вполне имеет право на существование. Выпуск радиоприемника должен был начаться с осени 1940-го года, но из-за событий связанных с инкорпорацией Латвии в состав СССР реальное производство этой модели началось только с осени 1941 года после оккупации Латвии фашисткими войсками и передачи завода ВЭФ в состав немецкой фирмы AEG. Производство данной модели с возможными перерывами продолжалось вплоть до момента начала эвакуации мощностей завода в немецкий тыл где-то в первой половине 1944 года , когда дело уже "запахло керосином".


Аббревиатура названия VEFSUPER KB416 включает в себя следующие сокращения: "SUPER" т.к. это был супергетеродинный радиоприемник, "К" от слова koferis (чемоданчик по латышски), "В" - батарейный, , "416" - 4-х лаповый, "6"-шести контурный , "1" - 1941 модельного года. Радиоприемник собран на четырех радиолампах серии D21 (DK21, DF22DBC21, DLL21) и предназначен для приема радиостанций в диапазоне длинных, средних и коротких волн,  работает радиоприемник от двух батарей с напряжением 2 вольта и 110 вольт.

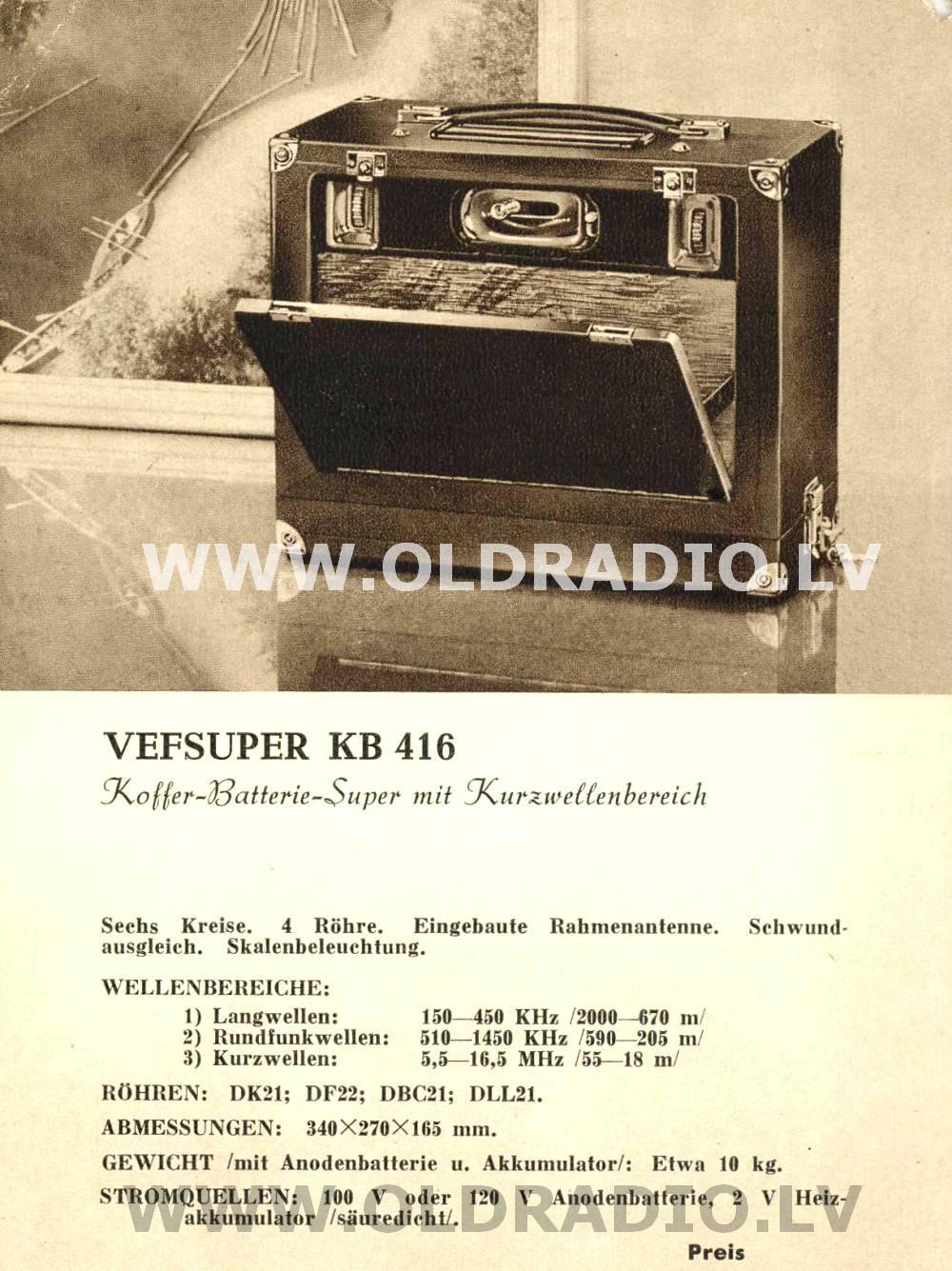

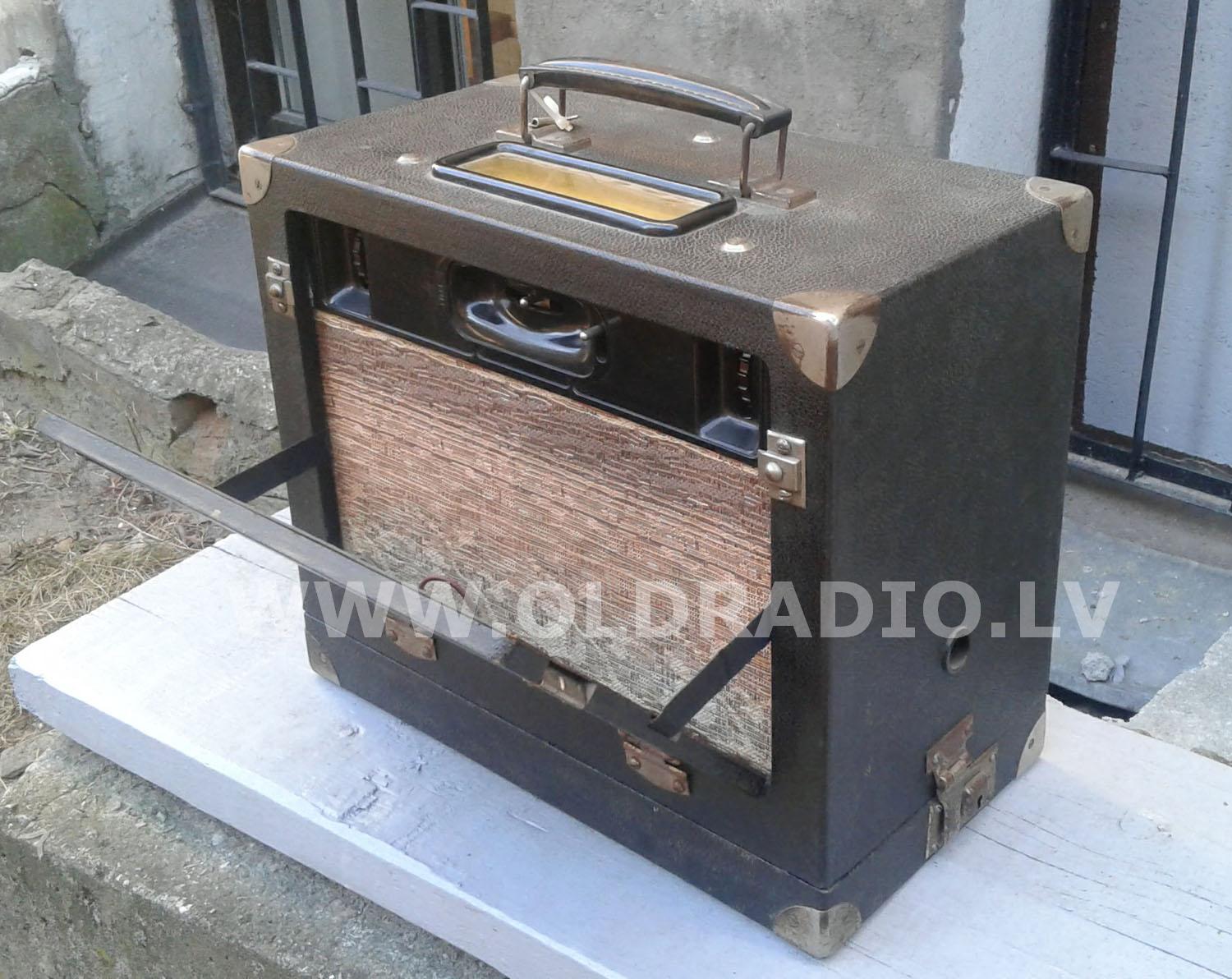

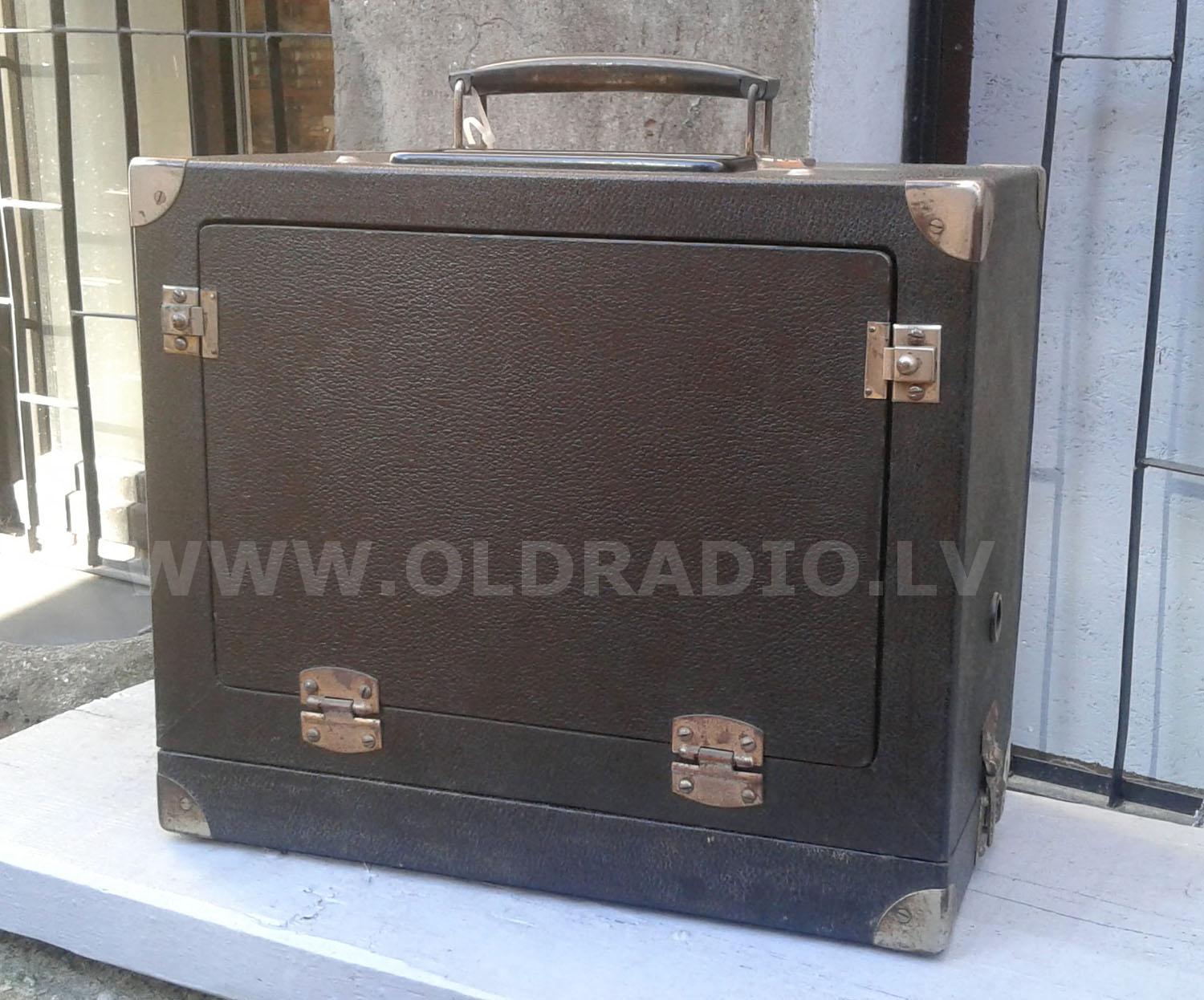

Корпус аппарата - это простейший фанерный ящик, который обклеен искусственной кожей - ледерином, для защиты углов корпуса от ударов на них прикручены железные уголки.  На верху корпуса установлена складная ручка для переноски аппарата и рядом вырезано и закрыто целлулоидным стеклом смотровое окошко шкалы.  Одна из боковых стенок корпуса представляет из себя лючок, который при надобности отщелкивается из фиксаторов и откидывается на петлях открывая доступ к органам управления радиоприемника, также там располагается громкоговоритель спрятанный под декоративной радиотканью. По центру стоит рычажок переключатель диапазонов с тремя положениями. Левое регулировочное колесико отвечает за громкость, а правым производится настройка на станции. Также там расположена кнопка, которая отключает питание радиоприемника от батарей при закрытии боковой стенки-лючка.  В скрытой полости откидной стенки-лючка спрятана встроеная антенна (длинный медный провод смотанный в виде спирали) среднего диапазонов волн, а в противоположной стенке корпуса находится антенна диапазона длинных волн. Прием коротких волн производился с помощью любой подходящей наружной антенной, которая подключалась к приемнику через наружное гнездо - на одном из боков корпуса имеется квадратное отверстие для доступа к гнездам антенны и заземления расположенным на шасси радиоприемника.


Поддон у  радиоприемника съемный, быстро и удобно фиксируется к остальной части корпуса на двух боковых защелках с возможностью запирания на ключ, а при надобности заменить севшие батареи весь ящик корпуса быстро снимается с самого поддона на котором закрепляются две батареи нужные для работы радио: анодная батарея и батарея для накала ламп.

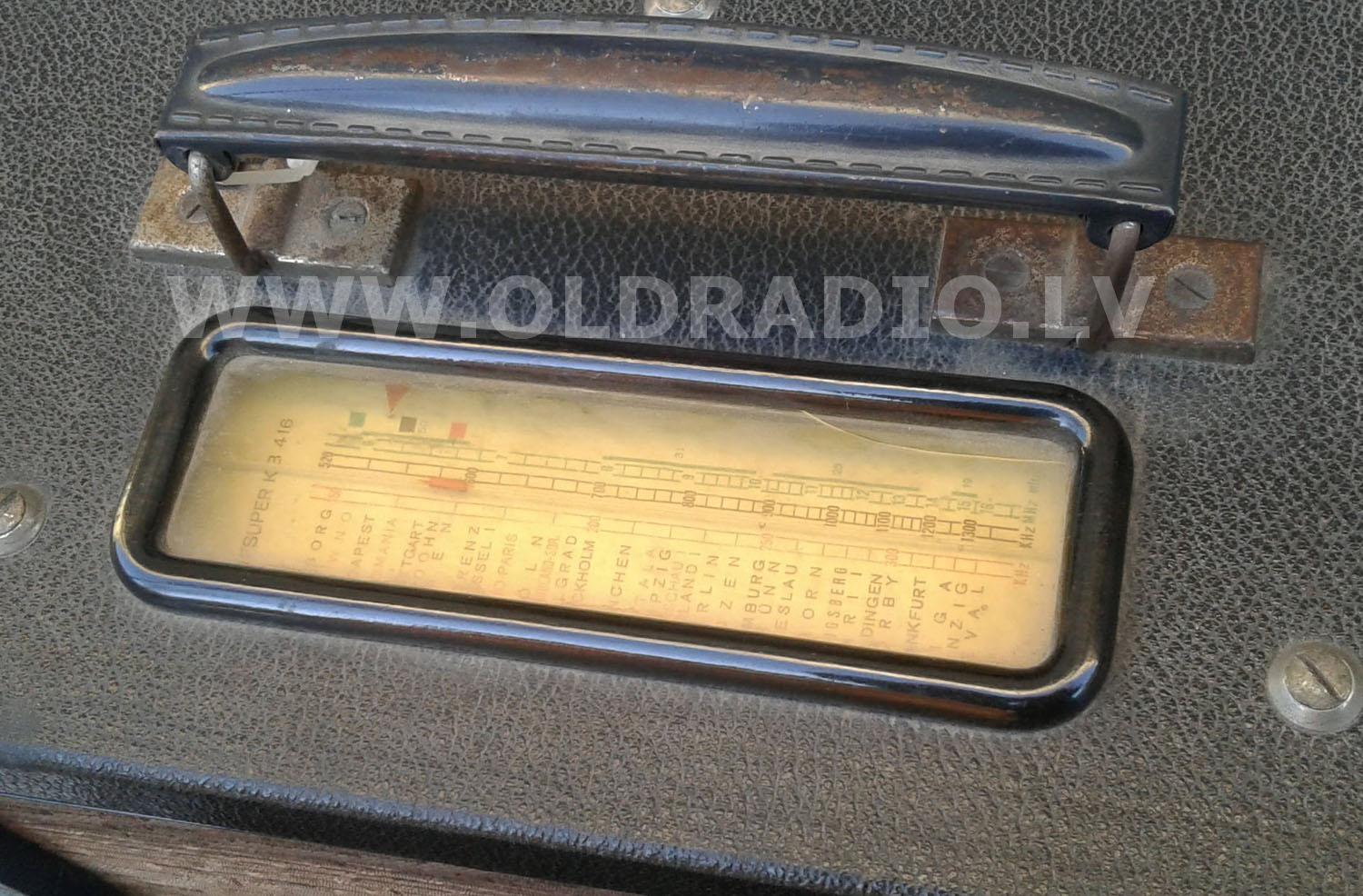

Шкала представляет из себя бумажку наклеенную на шасси с напечатанными на ней делениями и названиями городов, а положение настроек показывает цветная бусинка закрепленная на веревочке верньерного механизма, которая пересекает бумажную шкалу по всей ее длине.



Шасси алюминиевое фиксируется вверх тормашками (лампами вниз)  тремя винтами к верхней части корпуса (они видны около шкалы и ручки для переноски радиоприемника). К шасси радиоприемника кронштейном закреплен тринадцатисантиметровый громкоговоритель с постоянным подмагничиванием от более массовых моделей настольных батарейных радиоприемников производства ВЭФ.

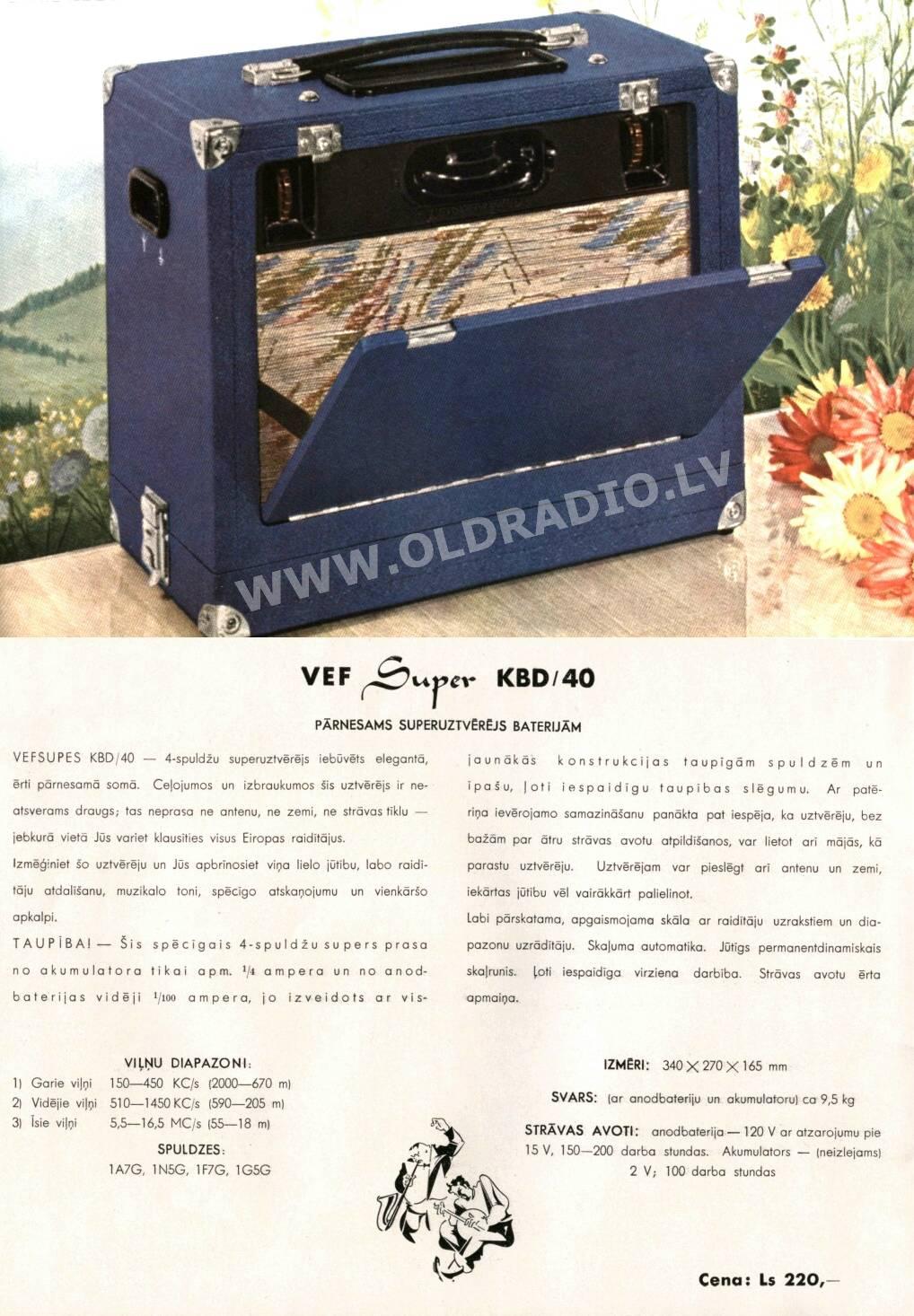

В предыдущие годы были выпущены еще три модификации подобного типа аппарата: VEFSUPER KBD/40, VEFSUPER KBD/39, и VEF SUPER KBD416 "военный вариант". Также для нужд немецкой армии выпускался специальный ящик для переноски и транспортировки настольного радиоприемника VEF SUPER B416 c местом для установки батарей.






Из своего опыта могу сказать, что VEF SUPER KB416 является редкой моделью, но не редкостной - обычно до пяти таких аппаратов в год встречается на немецких аукционах. Т.е. при желании такой аппарат реально достать и цена за хорошее состояние с оригинальными лампами будет от 200 до 450 евро. Про найденные такие аппараты в Латвии я слышал, но это все было на уровне слухов и без реальных подтверждений.



VEF SUPER KB416 из нашей коллекции,  фотографии которого вы можете видеть на этой странице, имеет серийный номер 0325 и был приобретен на немецком аукционе Ebay  зимой 2010 года. По нашим фотографиям видно, что в поддоне для батарей у него установлен самодельный блок питания для работы радиоприемника от сети 220 вольт, что очень частое явление у такого типа аппаратов купленных в Германии и Австрии.




Любое копирование материалов и размещения без согласования  запрещено.

                                                                     Мои координаты для связи :

Тел.: +371-29253179  ,  ICQ : 302618898  Skype :  Lomalkin   ,   E-mail:  dmitry@oldradio.lv


__________________________________   Cпонсор хостинга  _____________________________
Наш добрый спонсор :-)

Фото  "VEF SUPER KB416"

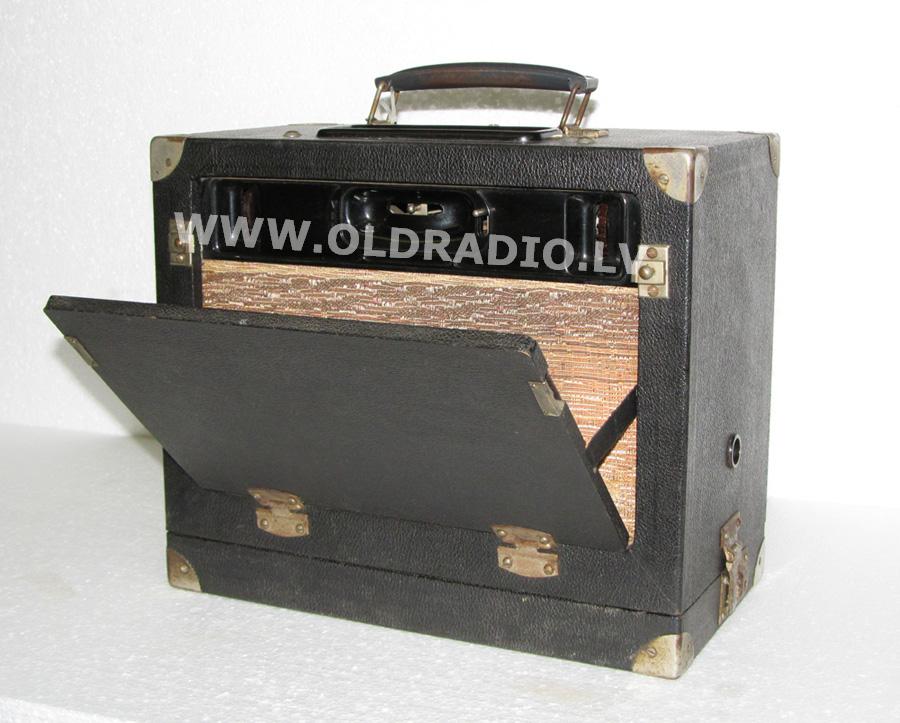

 Вид спереди

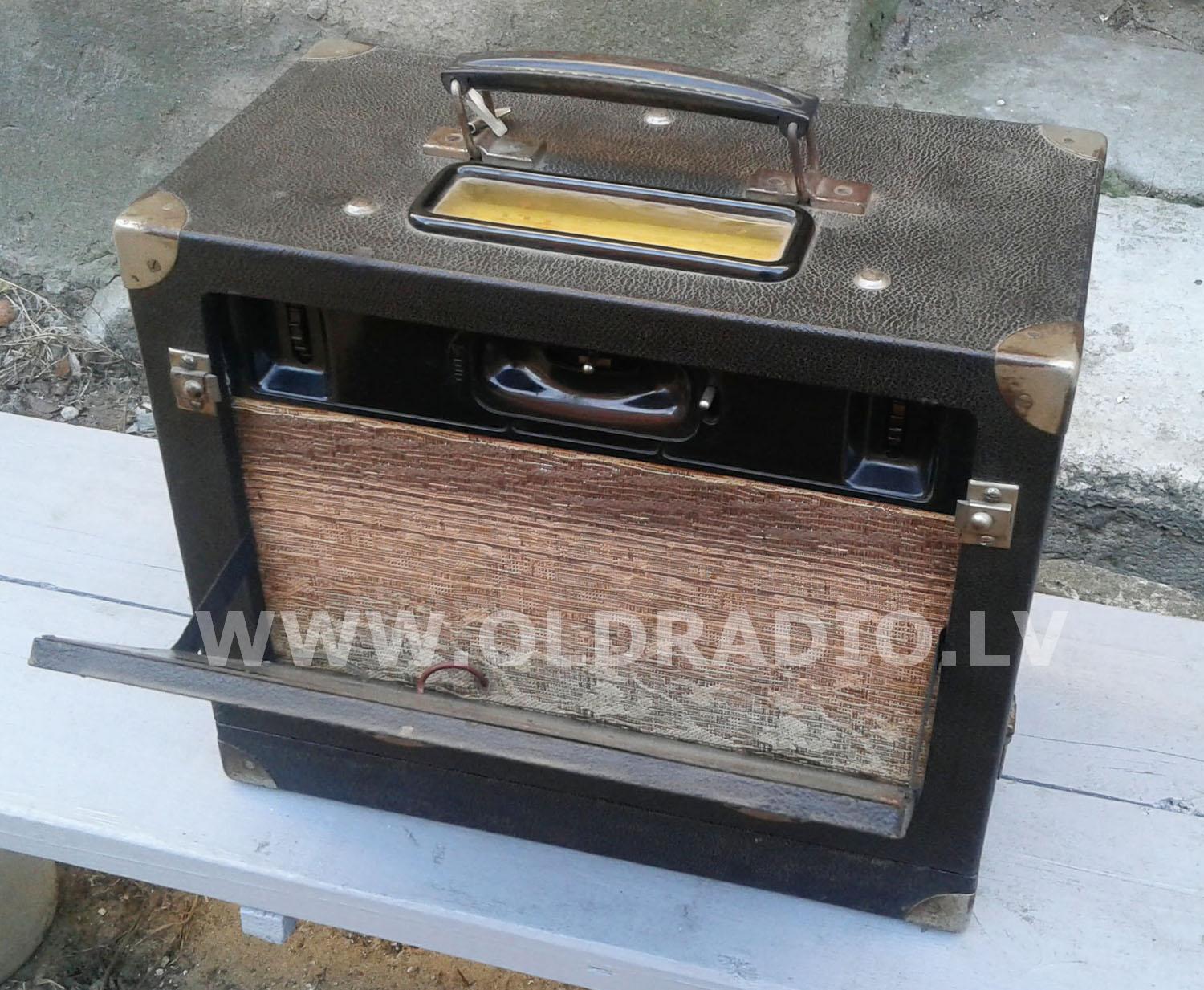

Вид спереди

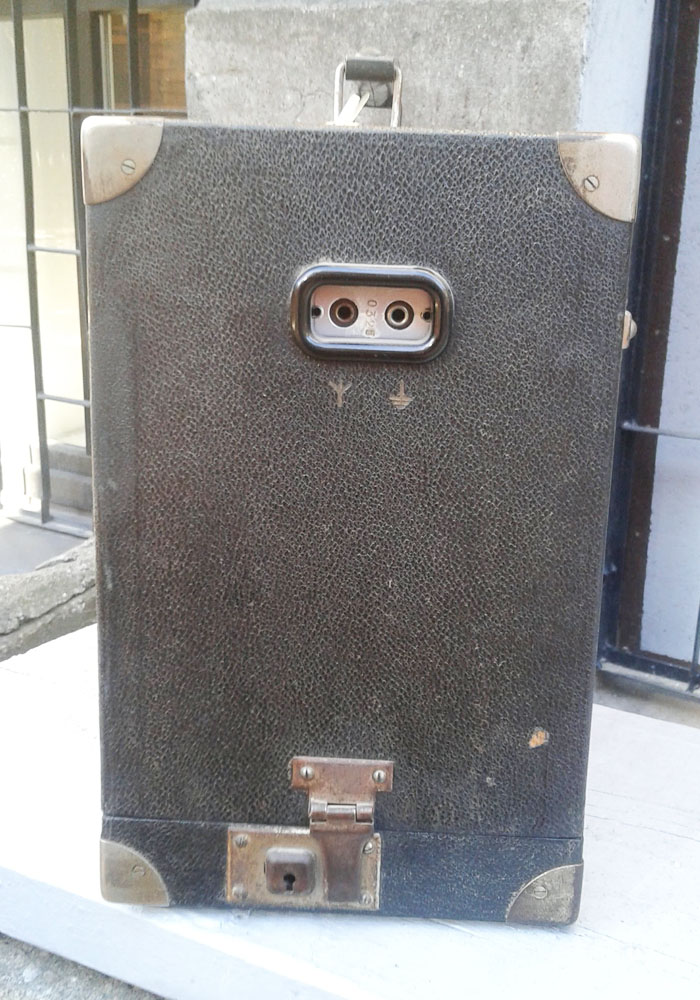

 Вид сбоку

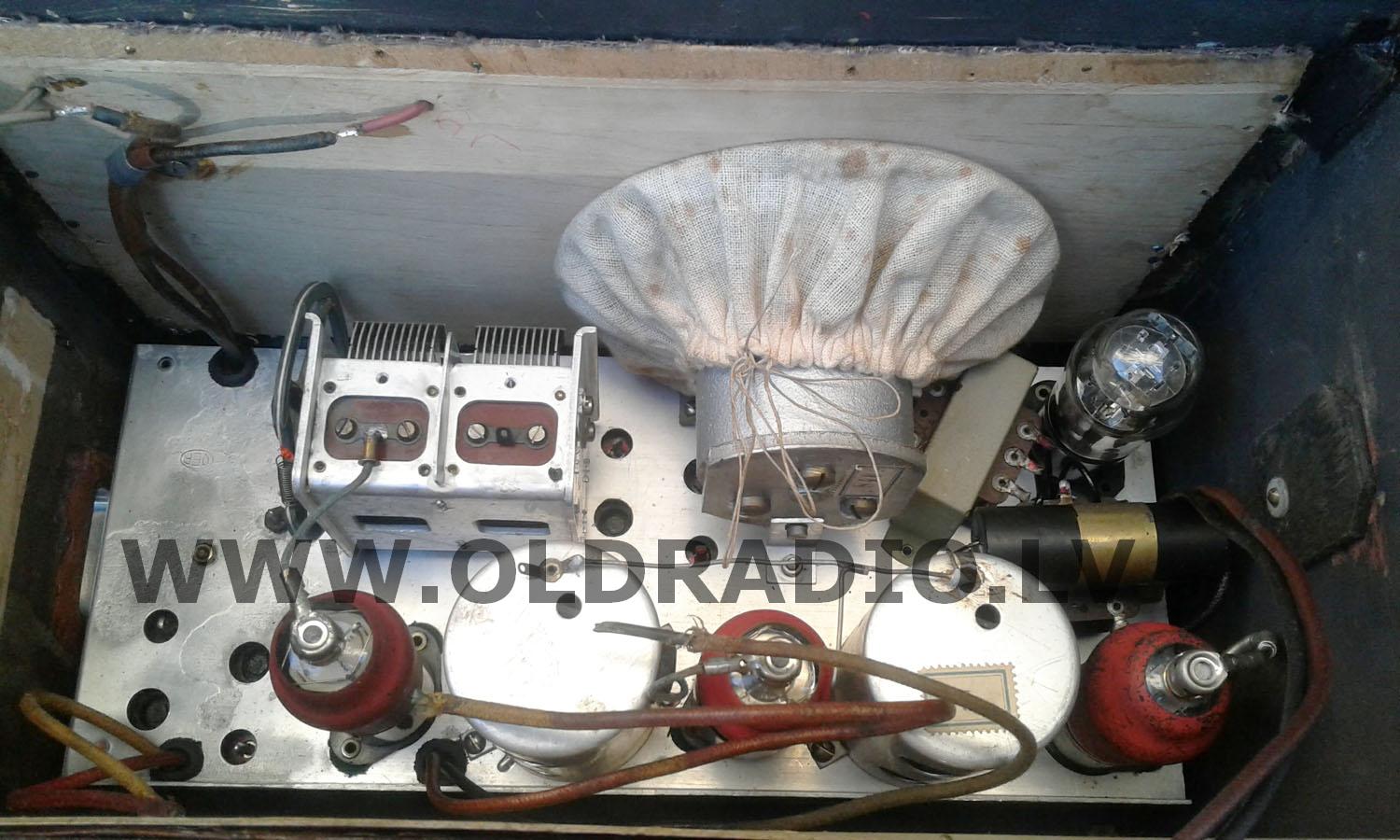

 Вид на шасси изнутри
Вид на шасси изнутри

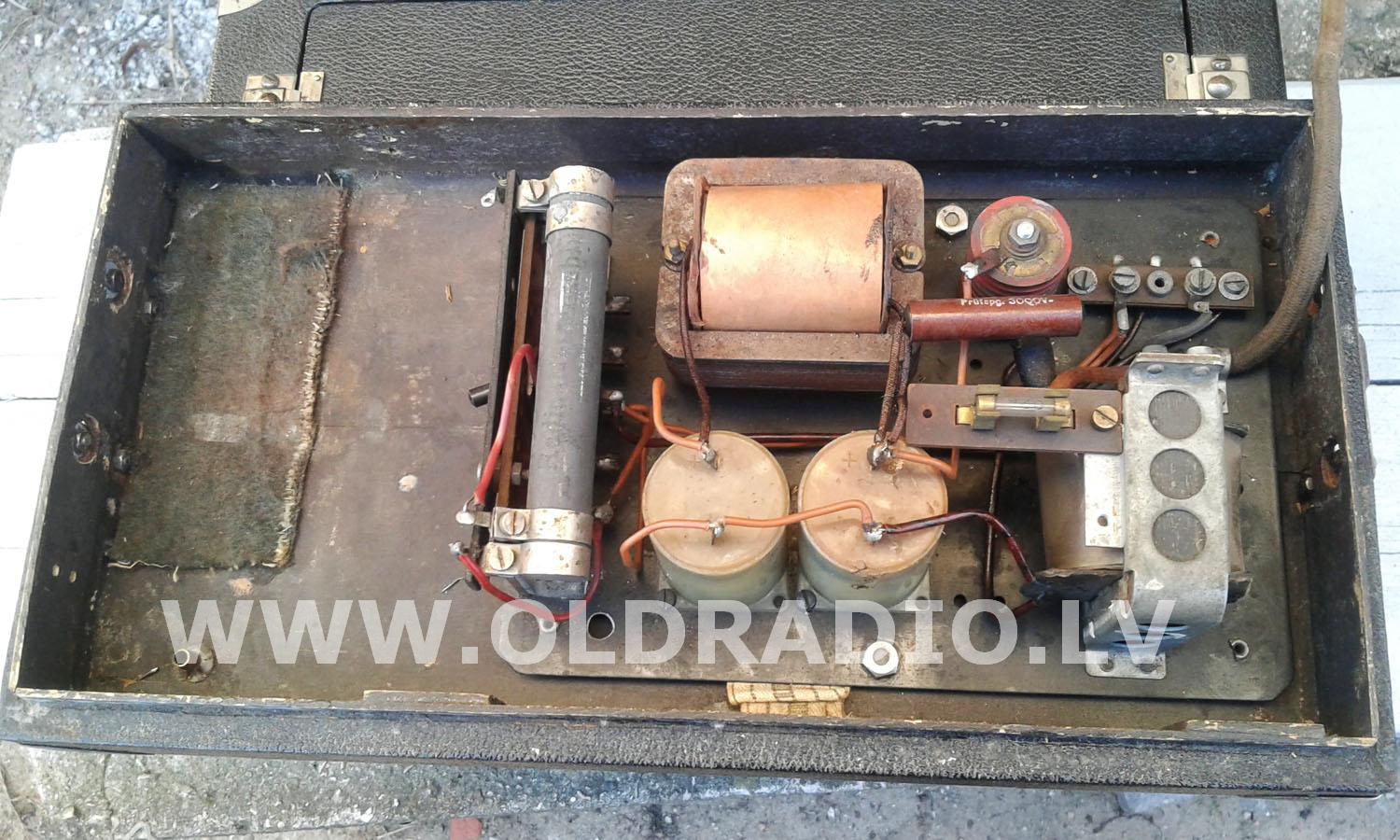

 Нижняя крышка-поддон

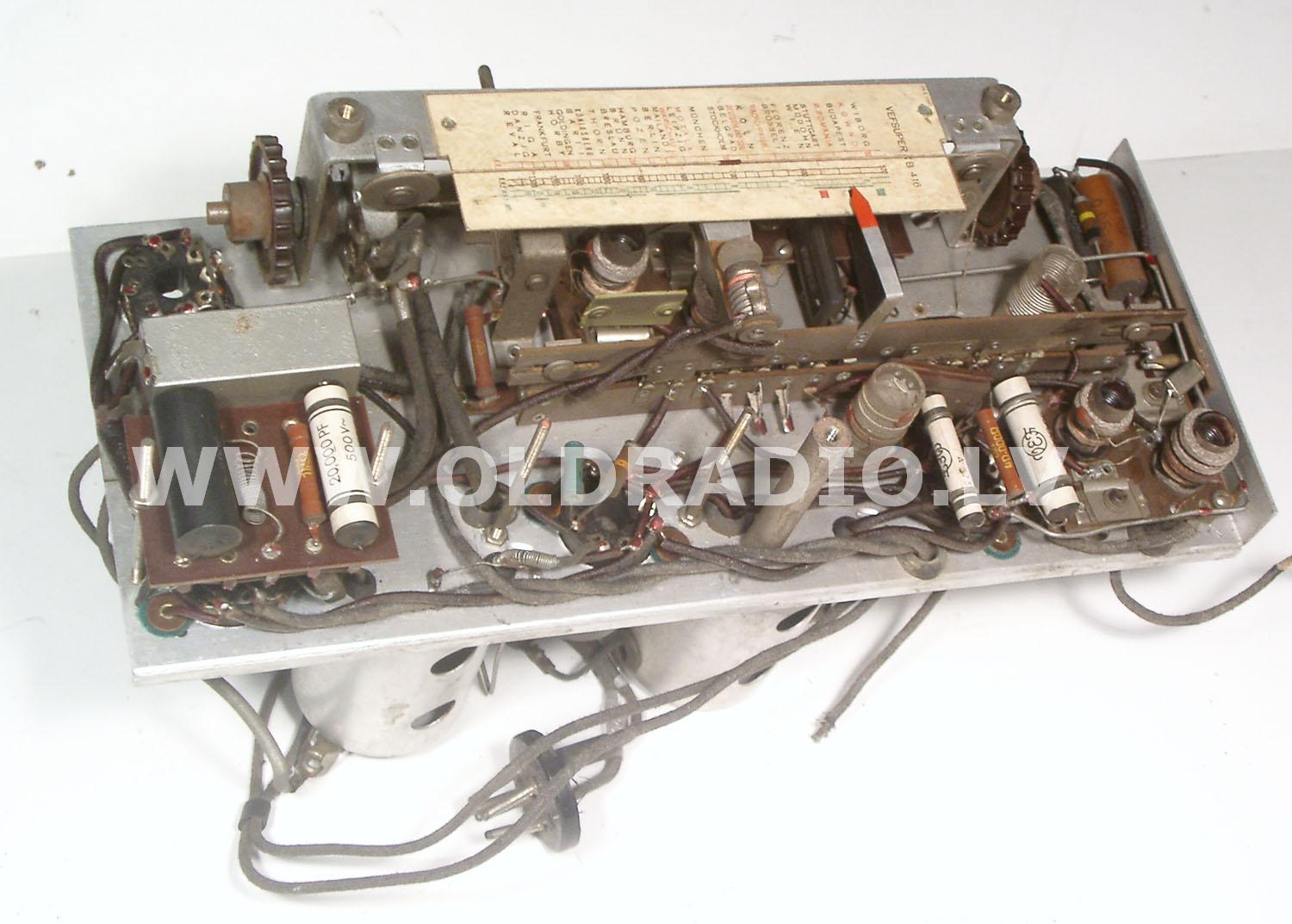

Шкала
Еще один вид спереди

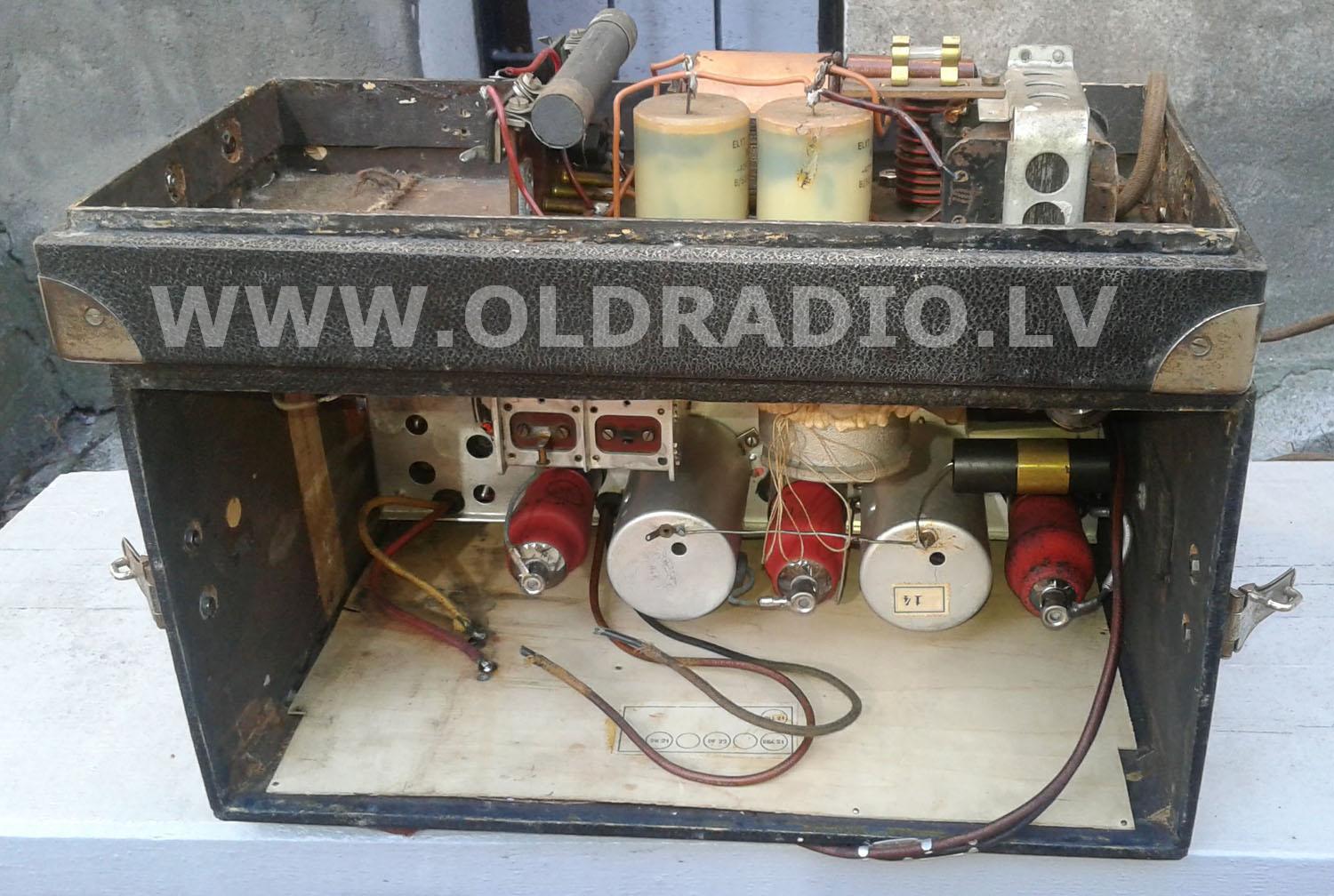

"две красоты" раздельно
Схема радиоприемника
