"VEFAR 2BМ/35" - очень оригинальная по своему устройству  модель батарейного регенеративного  радиоприемника прямого усиления  1935 года выпуска. Аппарат с технической точки зрения интересен в первую очередь тем, что его громкоговоритель закреплен на задней стенке корпуса, которая каждый раз при смене элементов питания снималась вместе с ним. Это был единственный вэфовский радиоприемник с подобный расположением репродуктора. Схема радиоприемника собрана на двух радиолампах-американцах Rayton (32, 33) для приема радиостанций в диапазоне длинных и средних волн, питается от двух батарей с напряжениями 100 вольт и 2 вольта. Название "VEFAR 2BМ/35" расшифровывается следующим образом: "VEFAR" - название модели регенеративных радиоприемников прямого усиления, "2" - двухламповый, "B" - батарейник, "M" - электромагнитный громкоговоритель, "35" - модель 1935 года.




Даннная батарейная модель была вторая по счету с начала запуска производства радиоприемников на недавно основанном заводе ВЭФ и у нее, как и у предыдущей модели VEFAR 2BD/34 1934 года выпуска, анодная батарея и батарея накала устанавливались внутрь корпуса аппарата, что объясняет достаточно раздутый в ширину корпус радиоприемника - размер по ширине был близок к размерам длины и высоты корпуса. Сто вольтовая анодная батарея задвигалась в пространство под шасси, а накал радиоламп обеспечивали две цилиндрической формы батареи, которые устанавливались в специальные пазы внутри корпуса справа и жестко фиксировались специально предусмотренным для этого фиксатором (на нашем фото это отсутствует).

Корпус аппарат представляет из себя фанерный ящик обшитый ореховым шпоном, где на передней стенке перед радиотканью выпилен некий узор для украшения и придания индивидуальности данной модели. Также на передней панели корпуса находится небольшое смотровое окошко для наблюдения за примитивного типа шкалой, ручка настройки на станции и ручка регулировки обратного хода. С правого бока корпуса вырезано окошко через которое наружу выведены все остальные органы управления, который включают в себя гнезда антенны и земли, разрыватель цепи отключающий батареи питания, переключатель диапазонов и рядом с ним переключатель чувствительности антенного входа для  приема разных по мощности радиостанций  Также выведена ручка регулировки проволочного керамического резистора, который регулировал ток протекающий через накальную нить радиоламп давая возможность менять его по мере истощения батареи накала. Если я правильно понимаю, то у радиоприемника был еще режим отключения выходной НЧ лампы для особой экономии элементов питания и можно было прослушивать радиостанции на головных телефонах (наушниках).

В конструкции "VEFAR 2BМ/35" использован примитивный диффузорный электромагнитный репродуктор, где регулировка громкости производится путем вкручивания-выкручивания специальной ручки, которая находится с задней стороны аппарата и управляет передачей колебаний с электромагнитных катушек через специальную иглу на конический бумажный диффузор. Если посмотрите на наши фото, то заметите, что громкоговоритель имеет нестандартную конструкцию - весь механизм трансформирующий электрические колебания в механические находится внутри диффузора, а не снаружи, как это обычно бывает у других моделей радиоприемников.

Из своего опыта могу сказать, что данная модель приемника очень редкая и она особенно редка, когда сохранена родная схема радиоприемника с оригинальными лампами и целым бумажным диффузором. Аппарат из нашей коллекции собирался из трех доноров: от одного был взят только корпус, от другого шасси с оригинальными лампами и монтажом, а с третьего был снят диффузор громкоговорителя.



Вернуться обратно в меню коллекции

Любое копирование материалов и размещения без согласования  запрещено.

                                                                     Мои координаты для связи :

Тел.: +371-29253179 , ICQ : 302618898   Skype :  Lomalkin   ,   E-mail:  dmitry@oldradio.lv


__________________________________   Cпонсор хостинга  _____________________________
Наш добрый спонсор :-)

Фото  " VEFAR 2BМ/35 "

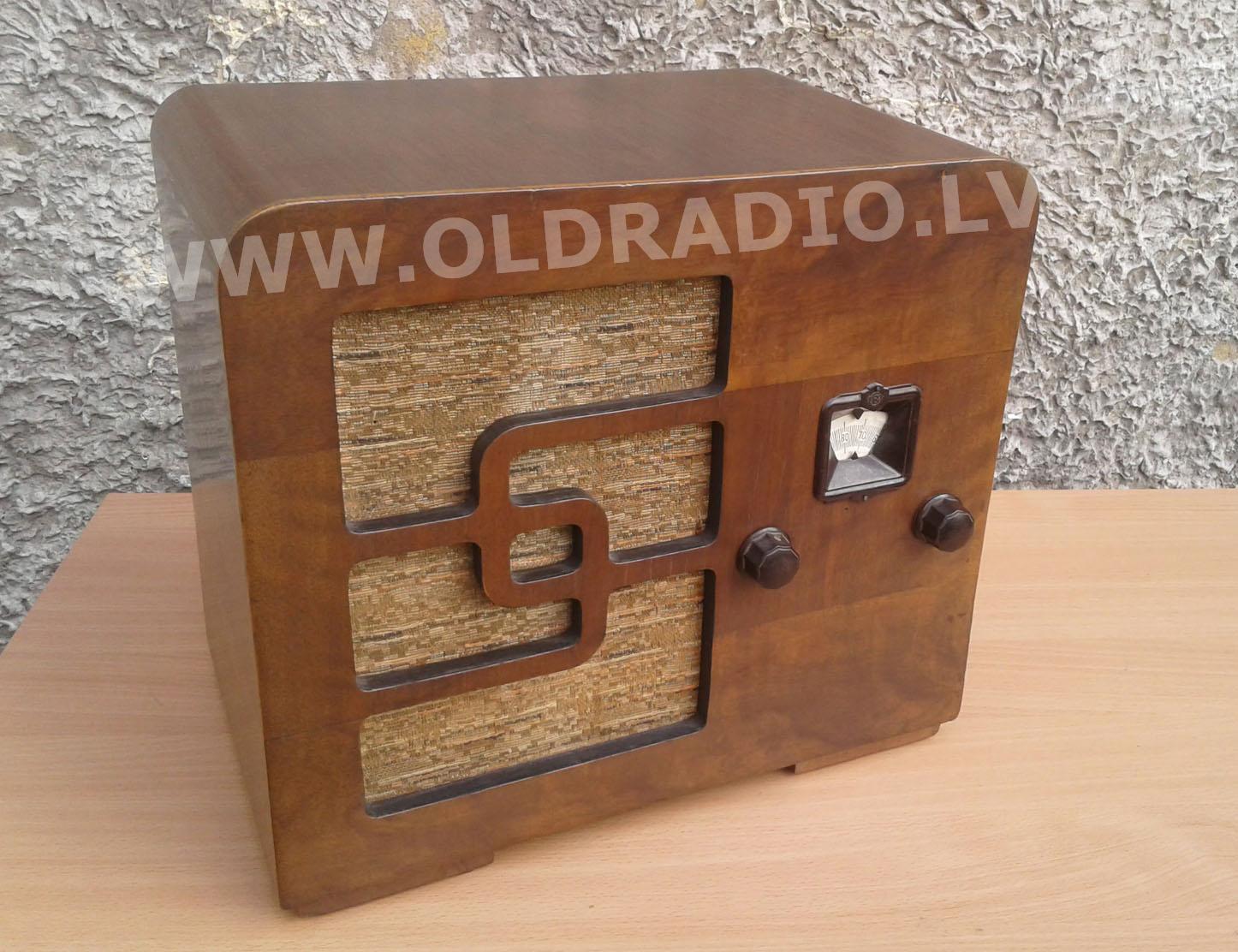

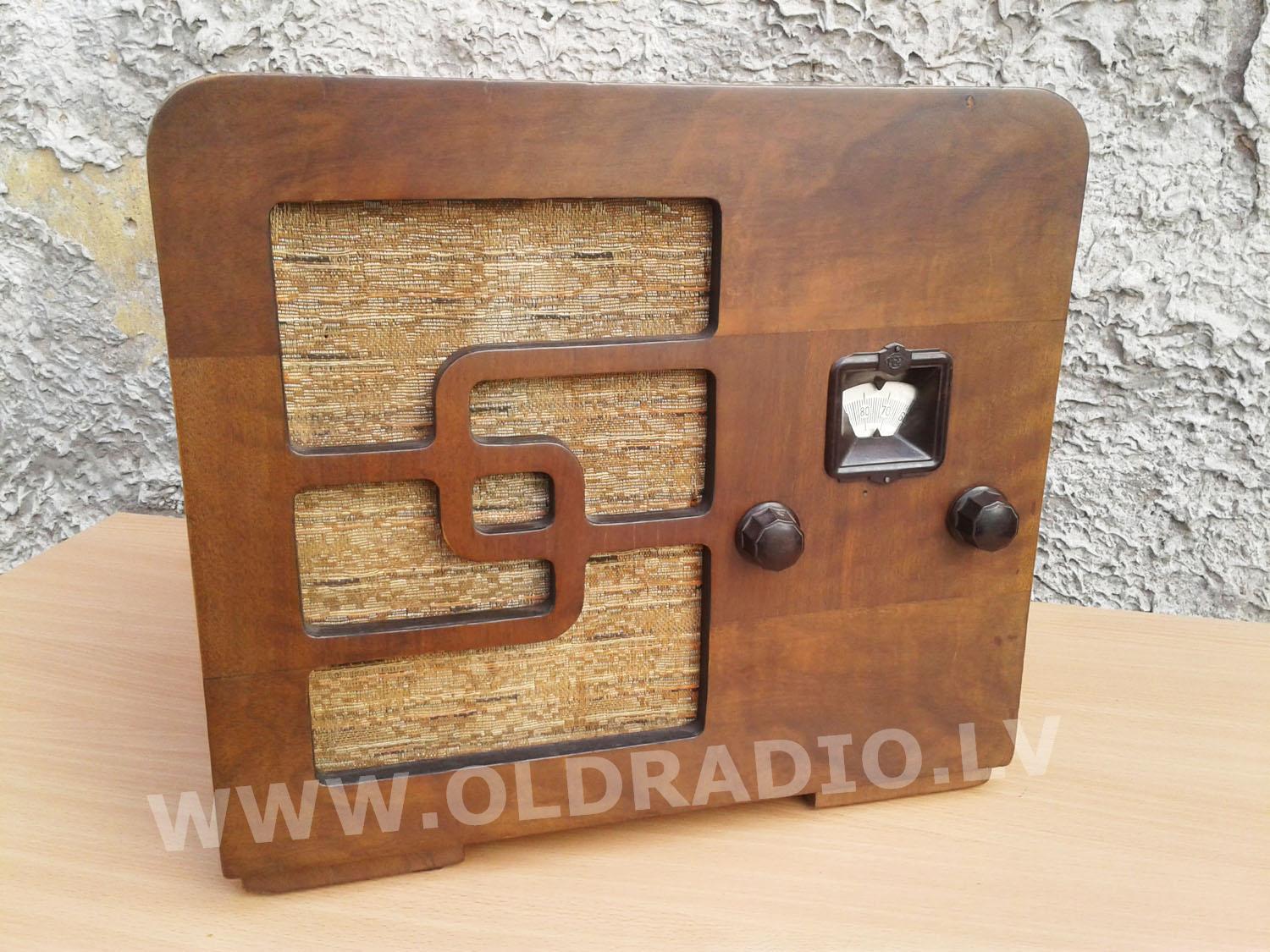

 Вид спереди 1

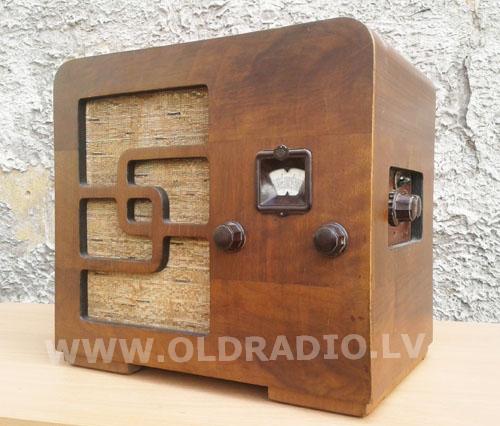

Вид спереди 2

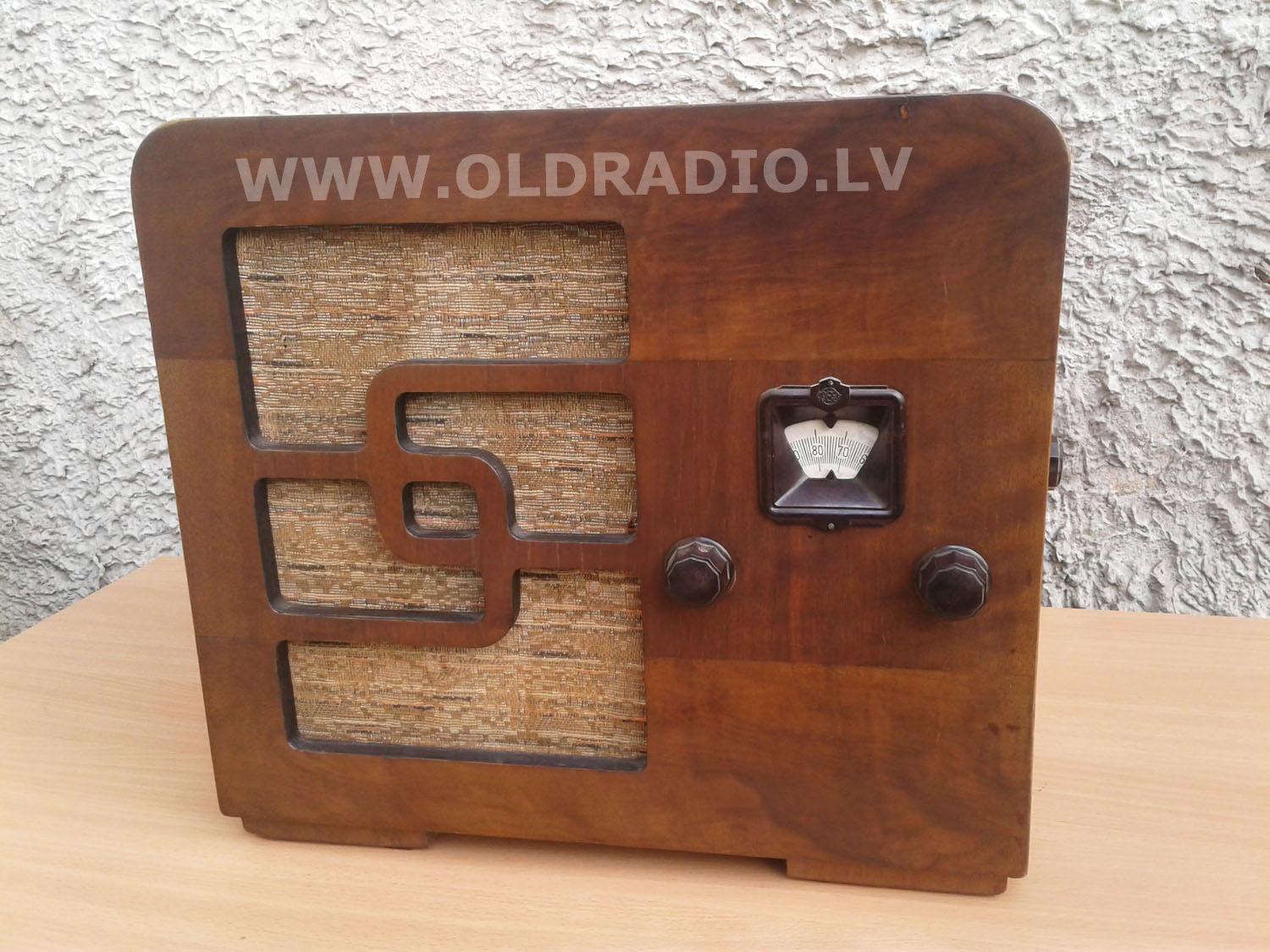

Вид спереди 3

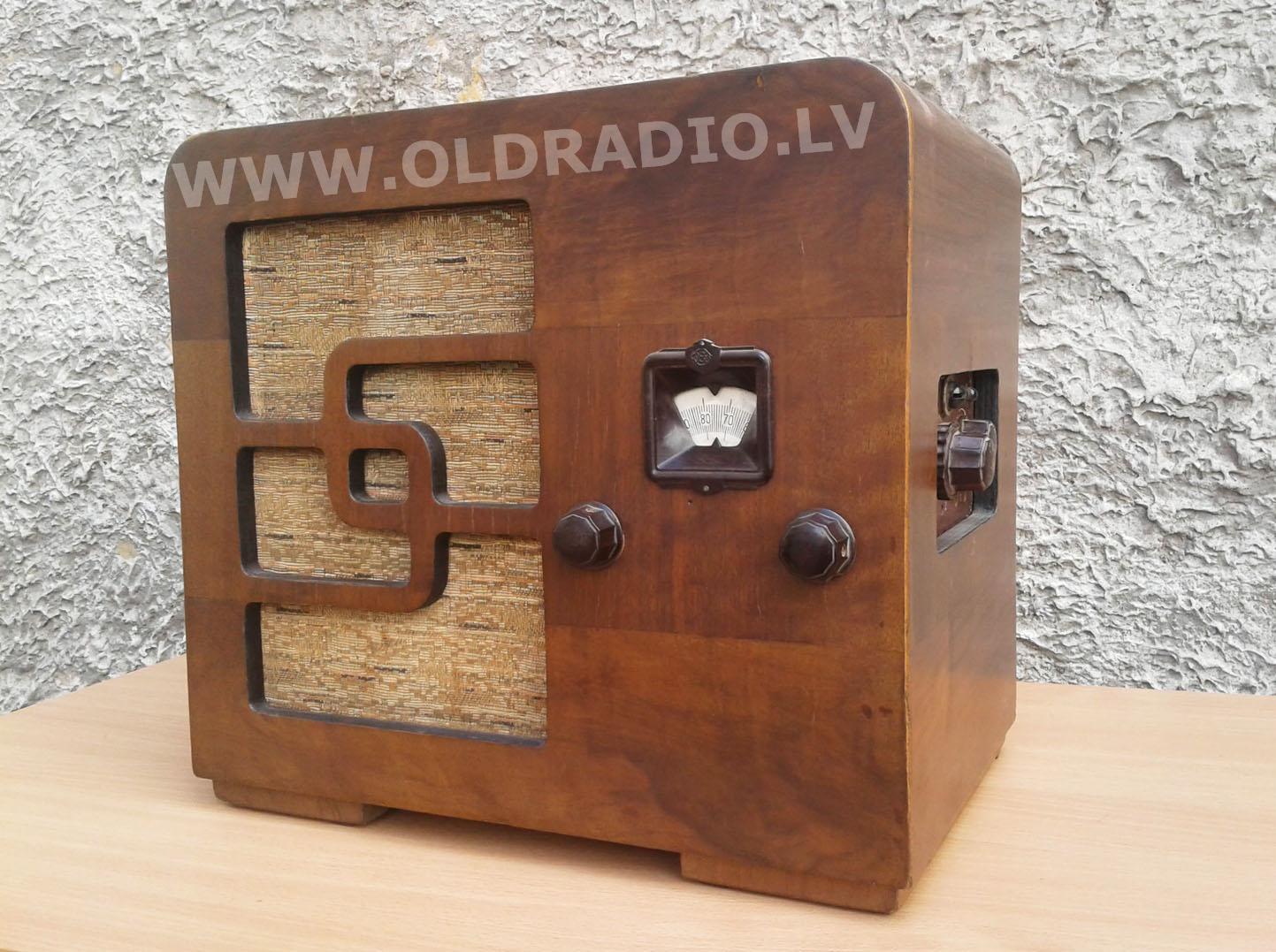

Вид спереди 4

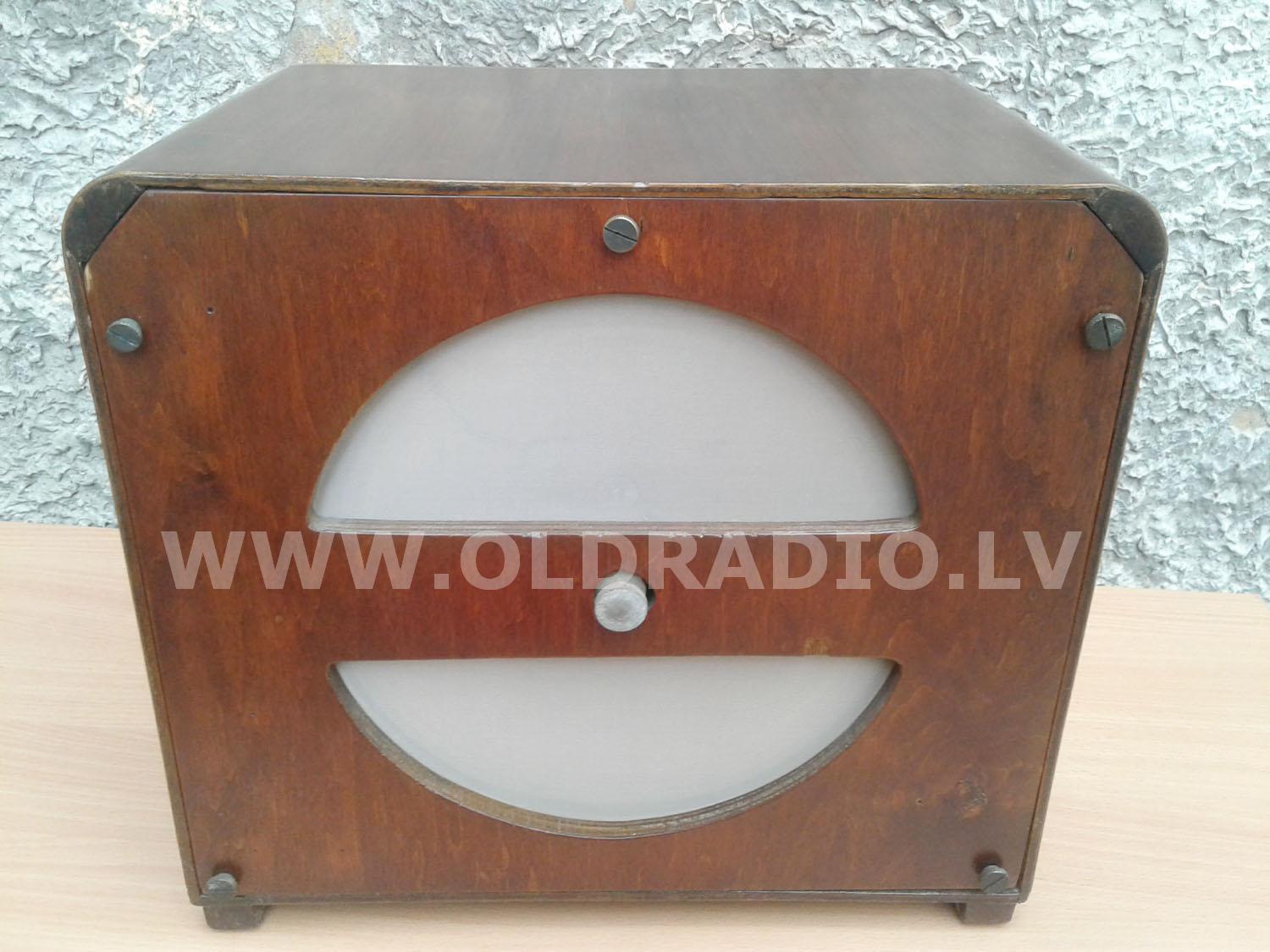

 Вид сзади

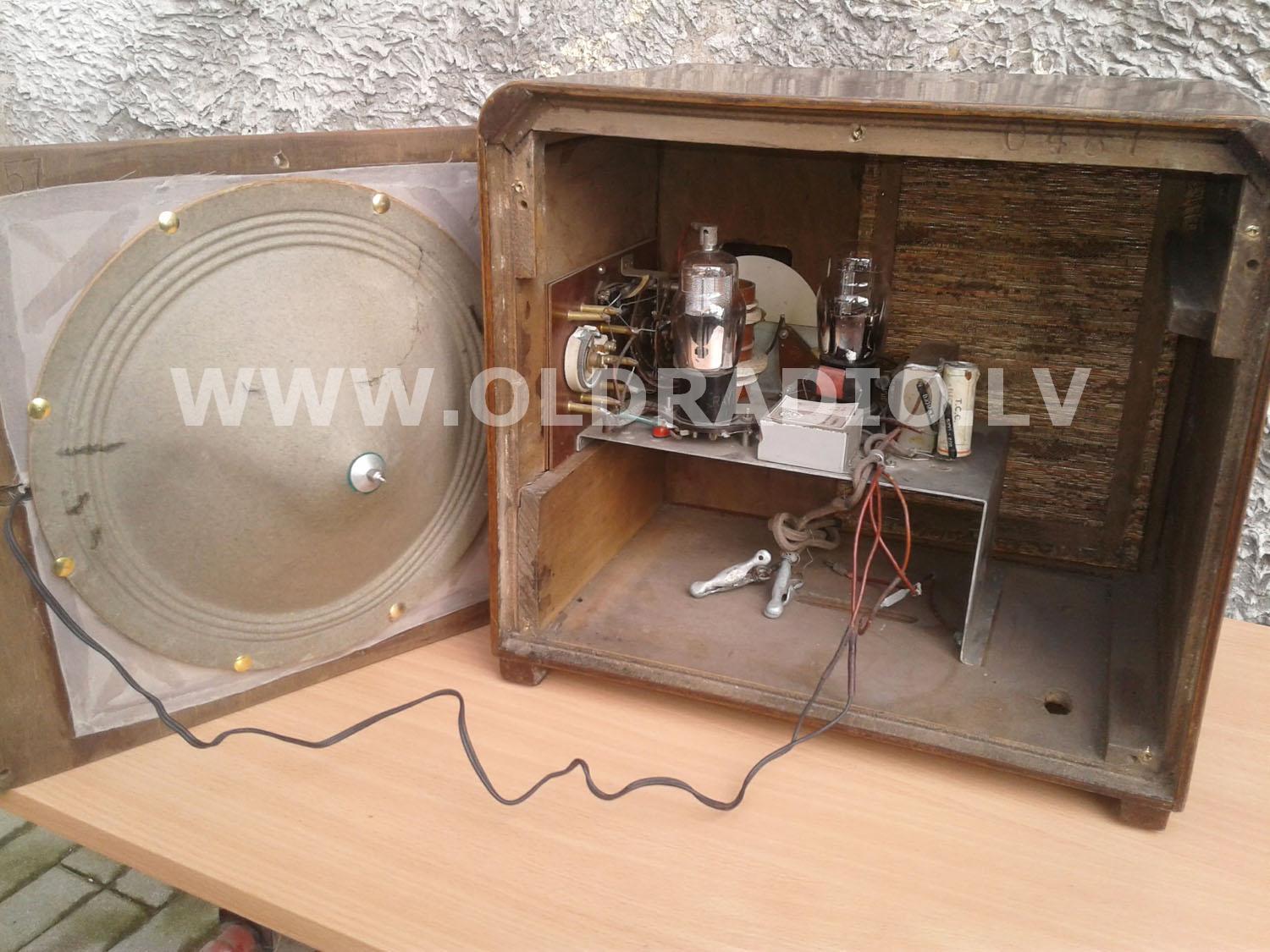

 Вид со снятой задней крышкой

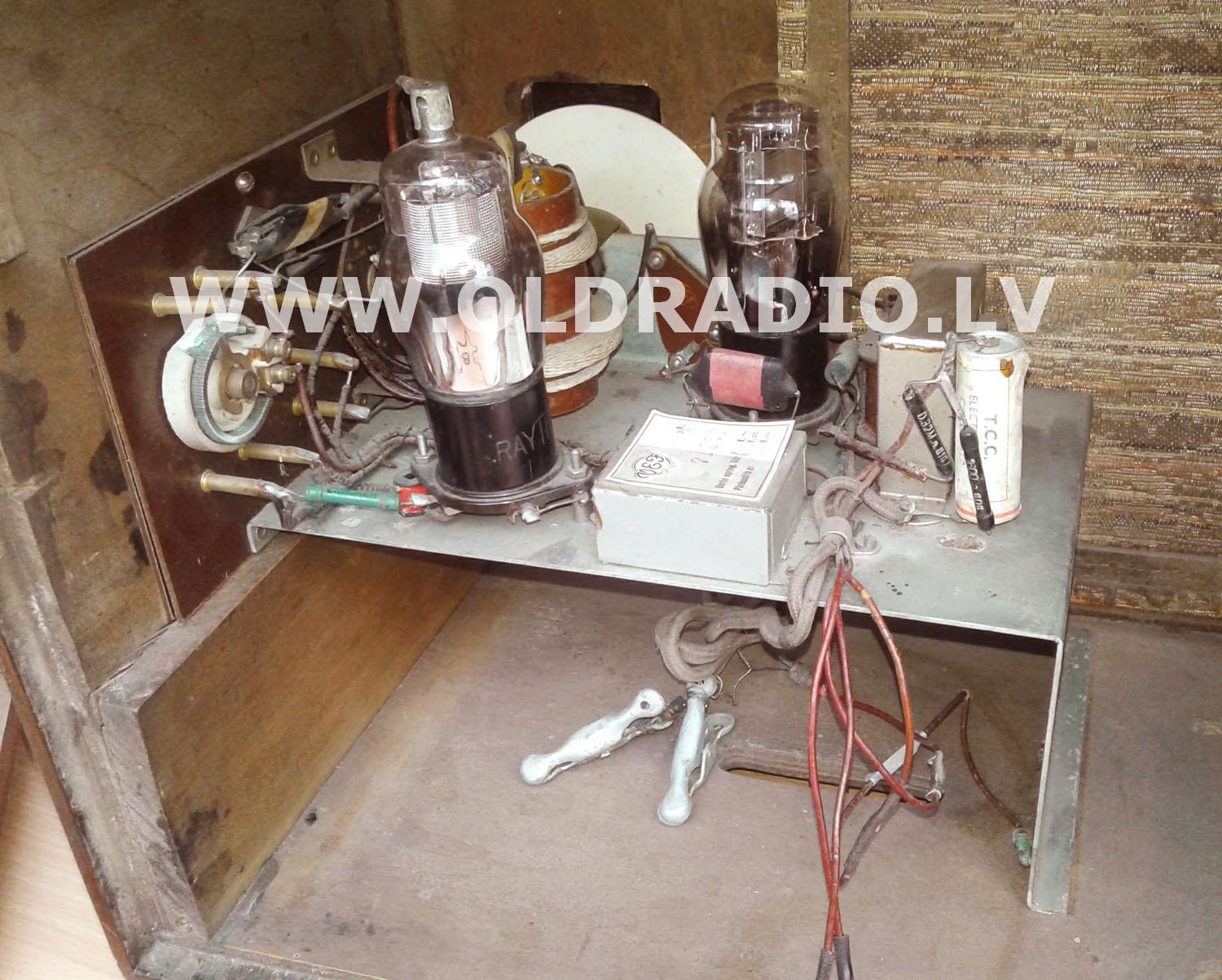

Шасси

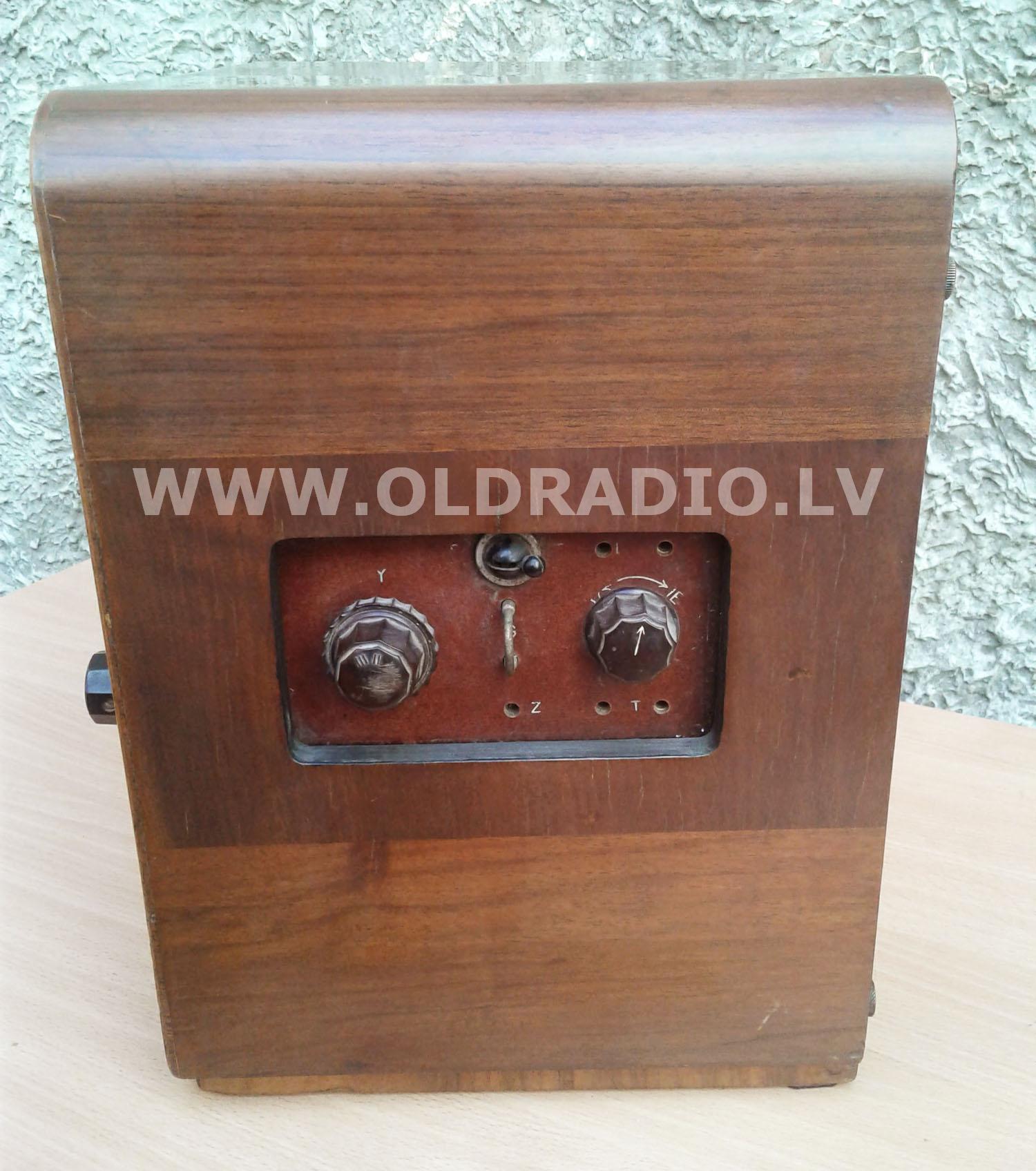

 Вид на органы управления
